信号和电源隔离RS-485现场总线的高速或低功耗解决方案

简介

ADI公司的iCoupler®数字隔离器和RS-485收发器产品系列解决了工业应用中的两大需求：更高的数据速率和更低功耗的工作模式。

对于高性能电机控制编码器应用而言，通常需要更高的数据速率、更小的RS-485收发器封装和IEC 61000-4-2 ESD保护。ADM3065E/ADM3066E 50 Mbps收发器采用节省空间的10引脚 LFCSP封装，可提供±12 kV(接触)和±12 kV(空气)的IEC 61000-4-2 ESD保护功能，为 EnDat编码器提供了一套可靠的解决方案(请参考AN-1397应用笔记了解更多 信息)。此外，在ADM3065E/ADM3066E 中添加高速稳定的信号和功率隔离可以通过 isoPower® ADuM6401或 isoPower ADuM6000 及 iCoupler ADuM241D来实现，如本应用笔记中所述。

在电池供电系统、井下应用(例如，采矿)以及在4 mA至20 mA环路中工作的过程控制系统中，往往对低功耗工作模式具有较高需求。ADI公司生产的微功耗数字隔离器ADuM1441在关断模式下的静态功耗低于23 μA。ADM3483 3.3 V、250 kbps RS-485收发器的静态功耗极低，关断模式下通常仅2 nA。

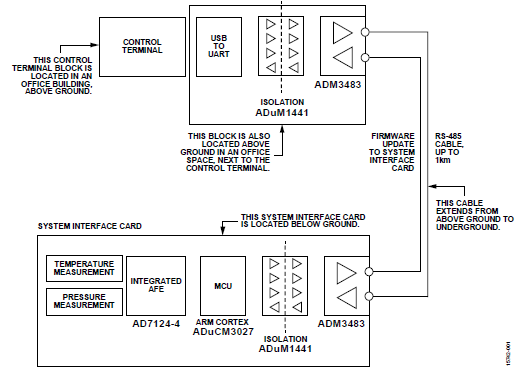

图1所示为适合井下应用稳定可靠的低功耗隔离式RS-485解决方案。ADM3483和ADuM1441共用可提供一条通往远程地下测量节点的可靠低功耗链路。系统接口卡包括ARM® Cortex® 微控制器单元(MCU)、ADuCM3027和集成模拟前端(AFE)AD7124-4，用于远程温度和压力测量。系统接口卡的固件更新通过远距离RS-485电缆提供，更新后能够在最长1 km的远距离内实现低数据速率传输(例如，9.6 kbps)。

图1.适合井下应用稳定可靠的低功耗隔离式RS-485解决方案

隔离式高速RS-485

利用iCoupler和isoPower技术，可以向ADM3065E中增添兼具加强绝缘和5 kV rms瞬态耐受电压的电流隔离。ADuM6401提供了所需的四通道5 kV rms信号隔离、最高25 Mbps的工作速率以及集成式DC/DC转换器。ADuM6401配合ADM3065E(如图2所示)需将VISO引脚配置为3.3 V，具体方法是将VSEL引脚连接到GNDISO引脚，并将5V电源连接到VDD1引脚。在3.3V电压下工作，即使数据速率达25 Mbps，也可以确保ADM3065E仍保持在ADuM6401的负载能力范围内。

利用ADuM241D四通道数字隔离器和ADuM6000隔离式DC/DC转换器，可以实现50 Mbps数据速率以及ADM3065E隔离，如图3所示。ADuM241D的数据速率最高可达150 Mbps，能够提供完全支持ADM3065E以50 Mbps数据速率工作所需的精确时序。

不过，以50 Mbps数据速率工作的前提是使ADM3065E工作在3.3 V电压下。
