板对板工业连接的坚固型解决方案

电气连接器在连接各种电子组件(例如印刷电路板、扩展卡和外部数据接口，其性能直接影响整体系统的可靠性。随着复杂的电子设备成为工业环境中的规范，对适用于该市场的坚固型组件的需求正在上升。

网络连接在一起的高度自动化的生产流程依赖于板对板连接器，以准确且可重复的方式提供信号连接。这些连接器由两个连接部分组成——第一部分具有引脚，并连接到一个板上，而另一个包含插座的部分则安装到另一个PCB上。

1.27毫米间距连接器

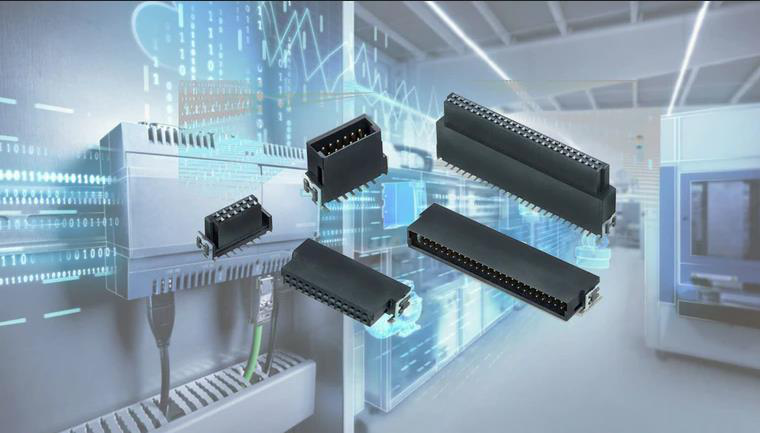

当使用两个或多个互连板时，工程师可以选择Harwin Archer Kontrol系列紧凑的板对板1.27 mm间距的连接器(图1)。这些连接器为设计人员提供了强大而灵活的连接选择，适用于各种工业应用，例如驱动器和控件、工厂硬件、数据记录器、IoT安装、便携式监控设备、车辆控制系统、铁路设备、公路和轨道交通、侧面监测/遥测系统。

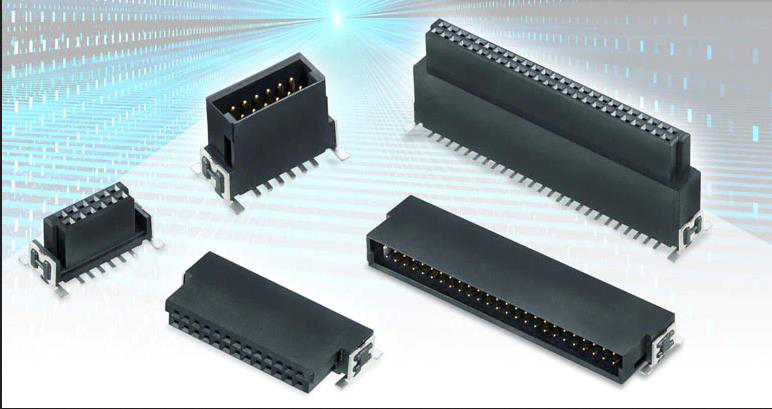

图1.Archer Kontrol系列连接器的间距为1.27毫米。

由于其中许多应用都不需要2.54毫米间距(0.1英寸)连接器的载流负载，因此选择1.27毫米(0.05英寸)的间距将成为绝佳的选择。节省50%的空间可为其他组件或较小的单元腾出大量空间。尽管间距很小，但Archer Kontrol连接器仍可提供高达每触点1.2A电流的高额定电流。

Archer Kontrol连接器旨在满足中端需求。这些产品优于以前的消费类电子产品连接器，后者无法承受工厂车间的额外需求，但不如真正的高可靠性连接器(如Gecko系列)那么高端。

Archer Kontrol系列在标准的针座和插座设计上提供了增强的性能和可靠性，并增加了许多改进的设计功能：

● 此范围内的所有连接器均具有完全遮盖和凹入的触点，以防止因误配合而对微型触点造成意外损坏，并确保持续的互连完整性(图2)。全罩式设计有助于盲插-无需扳手或其他工具即可完成插接动作。倒角的前边缘允许最大0.7毫米的偏移量，有助于盲插，在这种情况下，配合过程中的可见度将被遮盖或消失。

●遮盖还可以防止振动引起的横向力和扭曲力，这对于配对的连接器是不利的，因为振动会暂时断开配对表面。在这种情况下，具有两个接触点的凹型(插座)连接器更为理想，这样接触件的一个表面就与凸型销保持接触。配对的Archer Kontrol连接器可承受20G的振动，非常适合自动化和机械化过程。

●这些连接器支持高达3 Gb / s的数据速率。该数据速率与该系列的机械坚固性相结合，可确保高速工业数据的长期完整性。

● Archer Kontrol连接器对高湿度水平(在90-95%相对湿度下可工作96小时)和在工业环境中经常出现的极端温度下具有很强的弹性。它们的温度范围从负55到125°C。因此，温度性能优于传统的引脚和插座范围，后者通常只能承受-40至105°C的温度。
