使用标准稳压器产生极低电压

问题:

有什么好的解决方案可以产生只有几百毫伏的微型直流电源电压?

答案:

只需将一个干净的外加正电压连接至DC-DC转换器的反馈电阻即可。

在过去的几年里，由于微控制器、CPU、DSP等数字电路的几何结构尺寸不断缩小，电子元器件的电源电压一直持续下降。在测量领域也有一些需要低电源电压的应用。

多年以来，线性稳压器和开关稳压器一直采用约1.2 V的反馈电压。此电压由DC-DC转换器IC中的带隙电路产生，它确定了使用外部电阻分压器可以设置的最低电压。到目前为止，大多数现代稳压器IC都可以产生0.8 V、0.6 V甚至0.5 V的输出电压。内部基准电压源也按这种方式设计，所以能够获得更低的电压。图1所示为这种类型的开关稳压器 LTC3822，它以0.6 V的基准电压产生0.6 V的反馈电压。

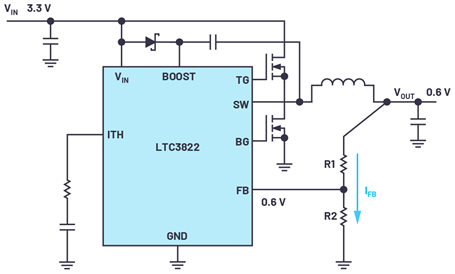

图1.可产生0.6 V或更高低输出电压的LTC3822 DC-DC转换器

但是，如果需要低于0.6 V的电源电压，则需要对图1所示的电路进行调整，否则无法使用。

利用一些技巧，您也可以使开关或线性稳压器产生低于反馈电压的电压。可以通过使用图2所示的电路实现。将电阻分压器与一个外加的偏置正电压连接，用于调节输出电压。该电压可以由低压降稳压器(LDO)或基准电压源产生。这样，电阻分压器构成了一个电压分压器，电流IFB 的流动方向与图1中的常规情况相反。在图2中，电流从外部基准电压源经由电阻分压器流向输出电压。
