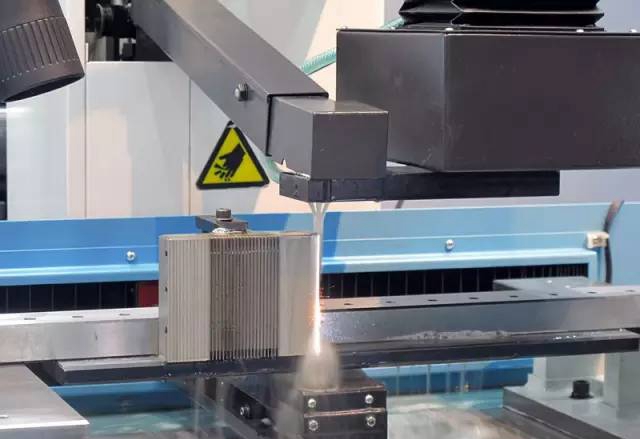

如何解决数控中走丝线切割加工中的问题
|
1. 断丝 1）钼丝质量差----选择质量好的钼丝。 2）加工参数选择不合理----针对不同的材料及工件厚度选择合适的加工参数，请注意，选用电流较大的条件时容易断丝。 3）导电块磨损出沟槽将丝夹断----调整导电块至一个新的位置，必要时更换导电块。 4）切割液浓度不合适----保持切割液浓度在11.2～12.8%。 5）工件变形夹断钼丝----避免材料切割变形：材料热处理工艺合理；预加工穿丝孔；预切割释放应力；优化切割路径。 6）工件材料内部有不导电的杂质或工件表面有不导电的氧化物----更换材料；去除不导电杂物质再切割。 7）冲液太小不能有效冲入切缝中, 放电条件恶劣化造成断丝----设定合理的冲液大小；定时检查切割液是否足够,循环通道是否畅通。 8）导轮（尤其是支撑导轮）精度问题----应该严格按照机床保养说明定期更换轴承,必要时更换导轮或轴承。 9）配重块提供的张力太大----0.2mm钼丝选用2个配重块；0.18mm钼丝选用1个配重块；0.15-0.12mm丝不用再配。 10）钼丝损耗较多后未及时更换----及时更换钼丝。

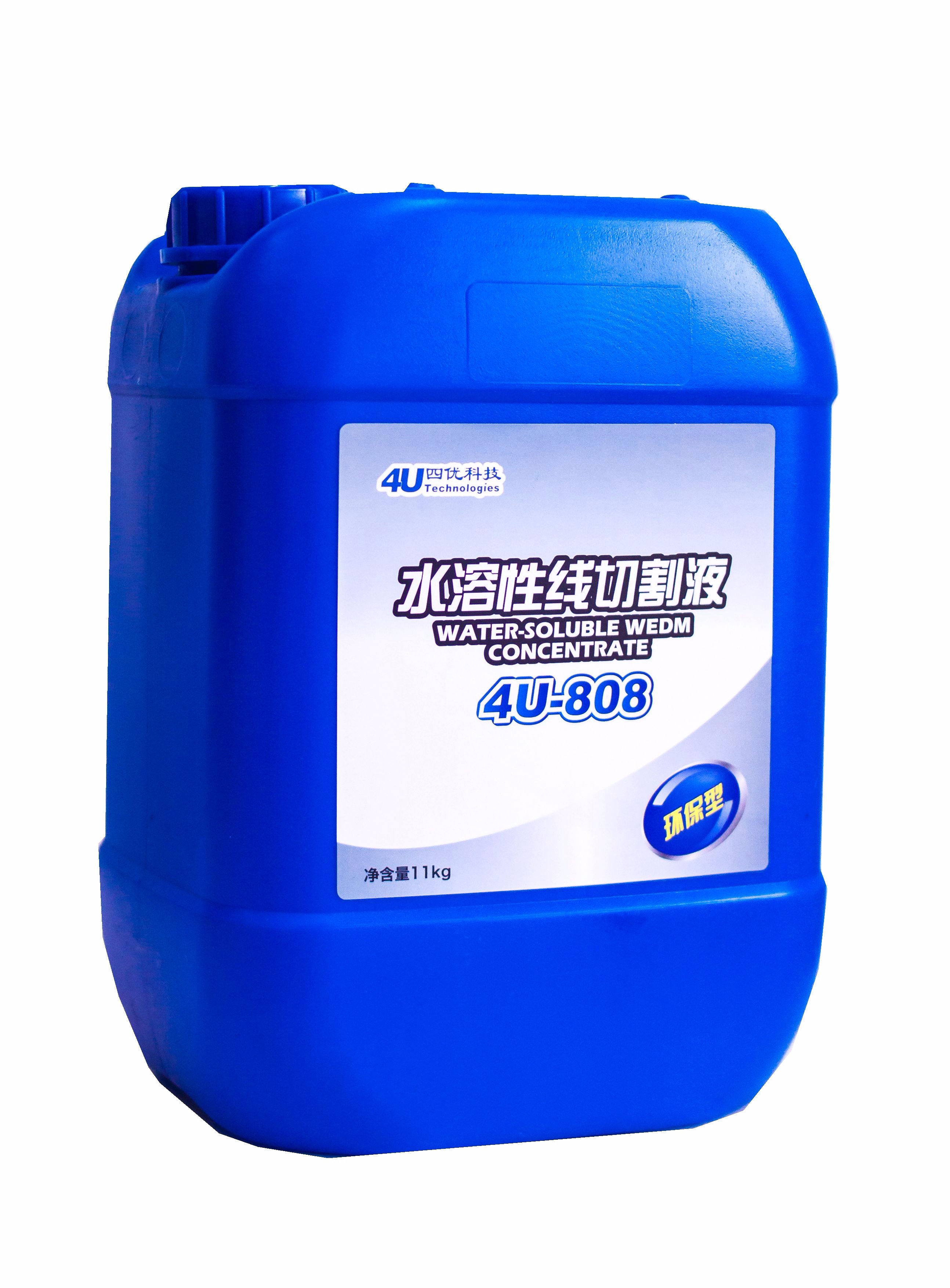

2. 表面粗糙度变差 1）切割液使用时间过长，浓度不合适----保持冷却液浓度在11.2～12.8%，必要时更换切割液。 2）主导轮及轴承磨损----观察电极丝运行是否抖动，听各部位轴承有无异常响声，由此来判断是否要更换轴承或导轮，必要时请更换。 3）修切加工工艺有误----正确选用修切条件号及偏移量。 4）工件变形---避免材料切割变形：材料热处理工艺合理；预加工穿丝孔；预切割释放应力；优化切割路径。 5）钼丝损耗较多----更换新的钼丝。 6）材料的组织结构问题----不同的材料加工效果不一样。 7）机床状态欠佳----检查各导轮，丝筒部，导电块，各丝杠导轨的润滑是否在最佳状态。 3. 加工效率低 1）加工参数选择不合理----针对不同的材料及工件厚度选择合适的加工参数，请注意，选用电流较小的条件加工效率低。 2）切割液浓度不合适----保持切割液浓度在11.2～12.8%。 3）工件变形导致加工时放电状态不稳定，尤其是修切-----控制变形。 4）修切速度慢-----可将每刀的相对加工量改小一点，如提高修切一的速度，可将主切的偏移量改小0.01mm-0.02mm。 4. 切割液浓度的保持及更换 1）水基切割液的初始配液时兑水比例为1：5，之后检测维持浓度，每次补水后检测判断是否须补充。

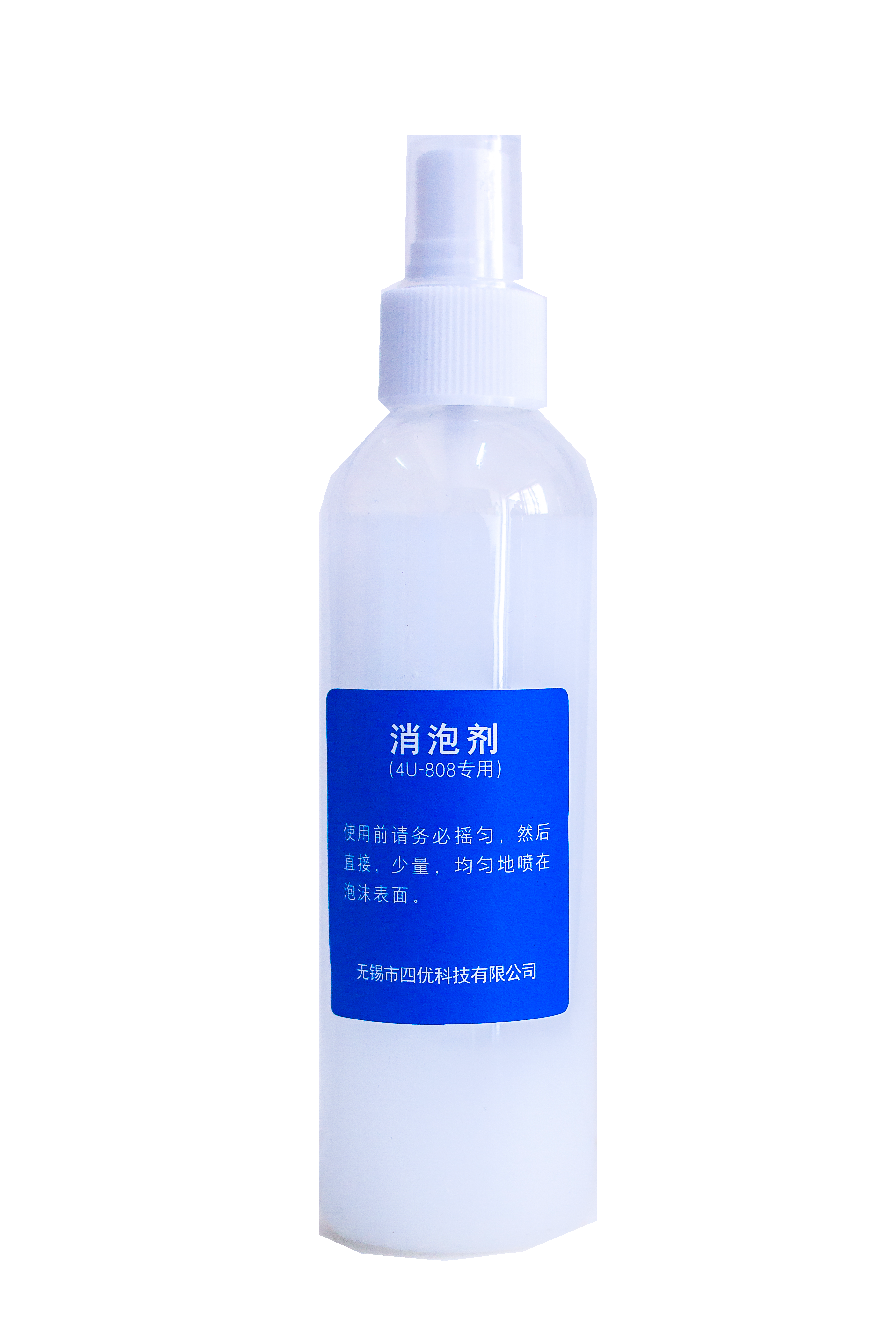

2）应该每班补水并检测工作液的浓度。使用浓度检测仪手持折光计进行检测，正常情况下浓度读数应维持在 11.2～12.8之间，超出时补水，低于时应补液。 3）在加工过程中工作液的颜色会逐渐变深，甚至呈棕黑色，属正常现象，只要保证有效地过滤不影响使用性能。 4）使用纯净水效果更好。 5）水基切割液在使用过程中容易产生大量的泡沫，这时需要在工作液槽和水箱中出现泡沫的位置及液槽出水口喷一些消泡剂来解决。

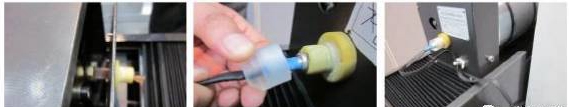

6）切割液很脏时，要全部换掉切割液，并清洗工切割液箱。 5. 锥度加工的相关问题 1）导轮切点的变化对加工尺寸的影响，导致梯形误差-----为了减小此误差，可把图形旋转45°，让X、Y轴联动，则此误差可大大减小；另外一种方法就是在工件允许的情况下在角部加过渡圆。 2）因存在小过渡圆而形成过切，切割时出现“过切或圆弧半径太大”报警-----可人为改小“工件厚度”这一锥度切割参数。 3）有的锥度零件切割后发现有一端被切伤-----锥度编程时 “退刀长度”要改至大于或等于进刀线长度。 6. 多孔加工时，穿丝孔打偏情况的处理 如果发现穿丝孔的位置打偏，与程序中的坐标位置有偏差。处理方法是移动XY轴，将钼丝穿到穿丝孔中，确保不短路（电压表指示为5V），在不终止当前加工程序的情况下，用“手动加工”到程序当前孔穿丝点坐标处，再关闭“手动加工”窗口，移动机床X或Y轴，移动量大于0.001mm即可，再点击放电加工界面中的回暂停点，按手控盒的绿色加工键即可开始加工。 7. 跟踪显示与实际程序不符 正常加工或模拟时光标位置不在轮廓线上----在加工准备阶段钼丝找垂直后没有将Uo,Vo清零。在火花找正窗口下将Uo,Vo清零，同时把用户坐标U,V设置为参考0点。 8. 圆弧与圆弧连接错误”报警 将报警程序行中的圆弧I或J值增大或减小0.001 。 修改后处理文件修改，由原来的三位小数改为4位小数。具体步骤为： 1）找到FIKUS安装文件Metalcam文件夹,双击，找到Fikusvisualcam文件夹； 2）找出post文件夹, 双击，找出cfg文件夹； 3）找出后处理文件edmAGIE-FW-G61.cfg，将Max. digitsfor fractional part 3改为4。 9. 工件尺寸不合格 1）钼丝处于不垂直的状态-----使用校丝仪校正钼丝。 2）偏移量不合适-----先进行试切，根据实际尺寸来修正偏移量。 3）钼丝损耗-----及时更换电极丝或者及时修正偏移量。 4）机床状态欠佳----各导轮，丝筒部，导电块，各丝杠导轨的润滑是否在最佳状态。 5）工件变形----避免材料切割变形：材料热处理工艺合理；预加工穿丝孔；预切割释放应力；优化切割路径。 10. 如何减少加工铝时导电块的磨损 1）脉冲电参数的合理选取。 2）切割液流动性及洗涤性良好且保证好的过滤效果。 3）可在加工铝件的上下面上增加一薄钢板，可减少氧化铝或表面粘有氧化铝的颗粒在电极丝上的粘附。 4）采用丝筒进电选件。
|
