不同型号的热电偶如何选择？

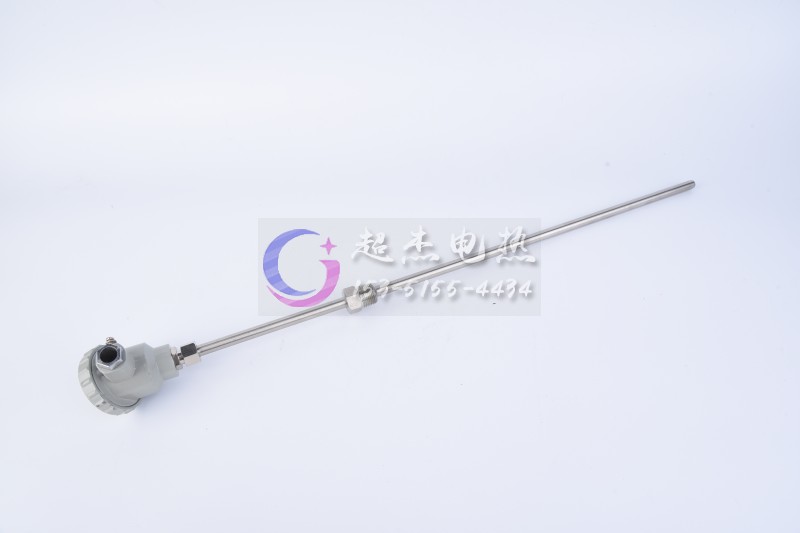

热电偶(thermocouple)是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表(二次仪表)转换成被测介质的温度。 各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。 　　1、铂—铂铑热电偶(S型)分度号LB—3 工业用热电偶丝：Φ0.5mm，实验室用可更细些。 正极：铂铑合金丝,用90%铂和10%铑(重量比)冶炼而成。 负极：铂丝。 测量温度：长期：1300℃、短期：1600℃。 　　特点： 　　(1)、材料性能稳定，测量准确度较高;可做成标准热电偶 或基准热电偶。用途：实验室或校验其它热电偶。 　　(2)、测量温度较高，一般用来测量1000℃以上高温。 　　(3)、在高温还原性气体中(如气体中含Co、H2等)易被侵 蚀，需要用保护套管。 　　(4)、材料属贵金属，成本较高。 (5)、热电势较弱。 　　2、铂铑30—铂铑热电偶(B型)分度号为LL—2 正极：铂铑合金(用70%铂，30%铑冶炼而成)。 负极：铂铑合金(用94%铂，6%铑冶炼而成)。 测量温度：长期可到1600℃，短期可达1800℃。 特点： 　　(1)、材料性能稳定，测量精度高。 　　(2)、还原性气体中易被侵蚀。 　　(3)、低温热电势极小，冷端温度在50℃以下可不加补偿。 　　(4)、成本高。 　　3、几种持殊用途的热电偶 　　(1)、铱和铱合金热电偶 如铱50铑—铱10钌热电偶它能在氧化气氛中测量高达2100℃的高温。 　　(2)、钨铼热电偶 是60年代发展起来的，是目前一种较好的高温热电偶，可使用在真空惰性气体介质或氢气介质中，但高温抗氧能力差。国产钨铼-钨铼20热电偶使用温度范围300～2000℃分度精度为1%。 　　(3)、金铁—镍铬热电偶 主要用在低温测量，可在2～273K范围内使用，灵敏度约为10μV/℃。 　　(4)、钯—铂铱15热电偶 是一种高输出性能的热电偶，在1398℃时的热电势为47.255mV，比铂—铂铑10热电偶在同样温度下的热电势高出3倍，因而可配用灵敏度较低的指示仪表，常应用于航空工业。 　　(5)、铁—康铜热电偶，分度号TK 灵敏度高，约为53μV/℃，线性度好，价格便宜，可在800℃以下的还原介质中使用。主要缺点是铁极易氧化，采用发蓝处理后可提高抗锈蚀能力。 　　(6)、铜—康铜热电偶，分度号MK 热电偶的热电势略高于镍铬-镍硅热电偶，约为43μV/℃。复现性好，稳定性好，精度高，价格便宜。缺点是铜易氧化，广泛用于20K～473K的低温实验室测量中。 　　4、二硼化锆复合陶瓷热电偶，在200-1900℃是测温精度为±2℃，1900-2200℃可以用在真空或氧化环境中，误差为±10℃。但是还没有得到市场的广泛认可。
