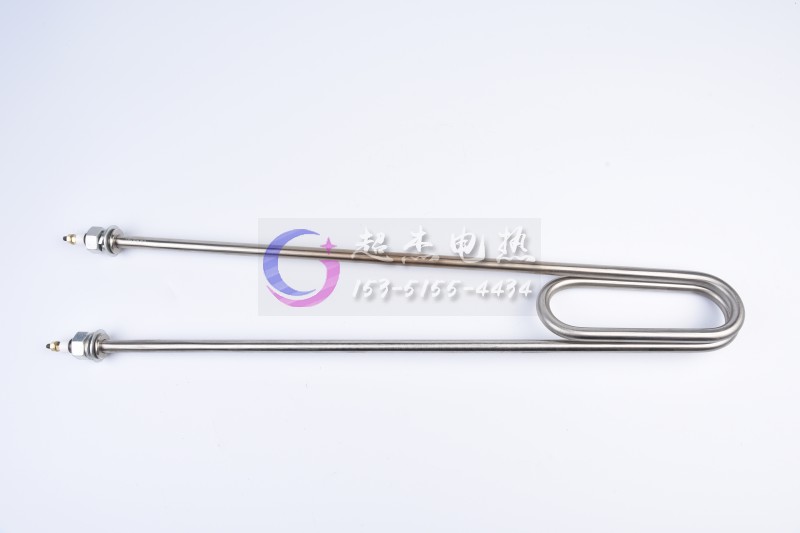

加热管的具体生产工艺流程介绍

通过“加热管结构”，我们知道加热管的加工需要材料：钢管、填料、电热丝、引出杆、密封胶、高温丝等五金配件。 那么今天，我们就来一起了解下关于加热管的具体生产工艺流程吧。 1.切割管道 根据要求选择管道和长度，切口应无毛刺 2.倒角 管道2末端不得有毛刺，应使用锥形铣刀将其夹紧在动力头上，并通过机械方式进行 3.管道清洗 管道清洗采用碱除油、酸绣的方法。清洁后，内被子被刷 4.按下实心插头 将引出杆压入实心插头 5.绕组线 根据生产订单，用卷绕机将电阻丝卷成螺旋形，确保卷绕距离均匀 6.焊接 焊接引出杆和电阻丝，确保紧密接触和牢固焊接。在管道收缩过程中，电阻丝不会从引出杆上脱落 7.粉末填充 用填料填充氧化镁粉末。填充密度达到2.3~2.5g/cm3. 8.缩管 (1)为了增加管内填料的密度，在不降低绝缘电阻的情况下增加填料的电热系数，并在填粉后对管进行压缩 (2)用缩管机进行压缩成型，将电阻丝和镁粉紧固使其致密，确保电加热线与空气绝缘，中心位置不偏离和接触管壁 9.保证车辆两端引出杆对称，两端外露长度差不大于2mm 10.退火(根据生产订单) 将加热管分层均匀地放入炉内 11.弯管 (1)为防止断裂，管子的弯曲半径不应小于管径的2.5倍 (2)管子应按生产单曲线成型，管子外观不得有明显的机械伤痕或局部膨胀，不得有褶皱，弯曲处的凹凸等现象 (3)当弯曲半径小于未退火管道直径的3倍时，应确保管道焊接方向向内，且R不易断裂 12.焊接 当按照生产订单的要求有紧固件、法兰或块体等零件时，焊接必须牢固可靠 13.密封 (1)密封前必须完全干燥 (2)必须严格遵守密封方格，混合必须均匀 (3)喷嘴区域必须完全密封 (4)密封时注意工艺卫生 14.表面处理 根据生产订单 15是否有防水鳞片涂层要求。最终检查 绝缘和耐压，即电气强度、耐寒性、泄漏电流和外观检查 16.马克 17.包装
