爱泽工业到货产品专题及库存——SUBCONN水下连接器篇
|
如下为我司爱泽工业IZE_Industries本月到货SUBCONN水下连接器相关产品，欢迎致电索取样本资料和产品信息。 SUBCONN水密线缆LPIL3F LPIL3M 1M SUBCONN锁紧套MCDLS-F SUBCONN水密连接器MCLPIL7Fsubconn，微小扁平7芯母插头，尾缆0.6m SUBCONN水密线缆LPBH3F LPBH3M 0.3M SUBCONN水密连接器MCLPDC7F MCLPBH7M SUBCONN水密连接器IL2F DLSA-F IL2M DLSA-M SUBCONN水密连接器MCBHRA4M-G2 SUBCONN水密连接器MCBH4M-G2 SUBCONN水密连接器BH16FSS34 SUBCONN水密连接器BH16MSS34

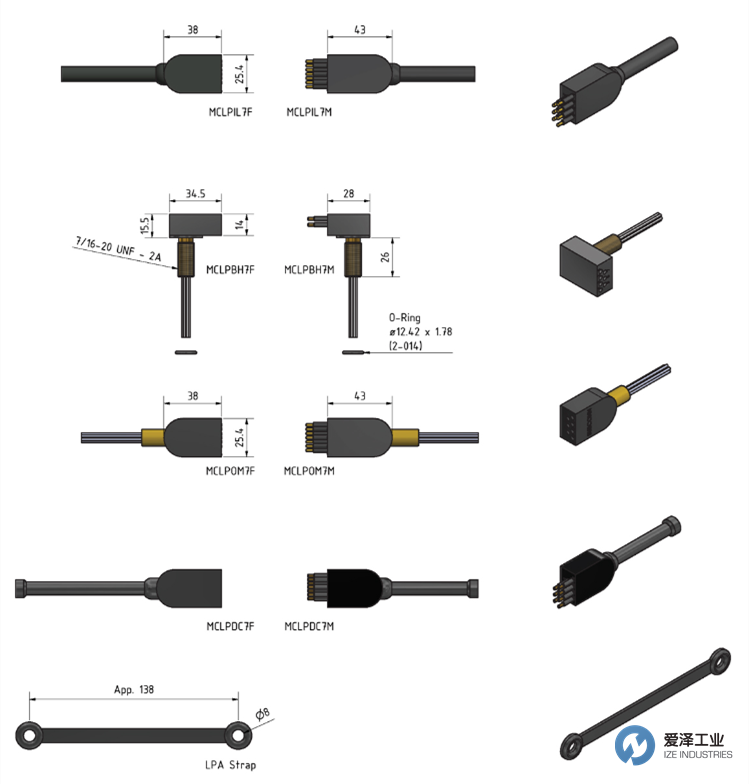

SubConn Micro Low Profile 系列7芯及9芯介绍 图纸信息 尺寸以毫米为单位（1 毫米 = 0.03937 英寸） 螺纹以英寸为单位（1 英寸 = 25.4 毫米） 连接器规格 额定电压：300 V DC/AC rms 额定电流：每个触点 5 A（每个连接器 ≤ 20 A） 绝缘电阻：> 200 Mohm 接触电阻：< 0.01 ohm 湿交配：> 500 （开放面额定） 额定温度（水）： - 4 至 60˚C，25 至 140˚F 额定温度（空气）：- 40 至 60˚C，- 40 至 140˚F 存储温度等级：- 40 至 60˚C，- 40 至 140˚F 合格的压力测试：800 bar, 11,600 psi PEEK 深度等级：300 bar, 4,350 psi 材料规格 连接器主体：氯丁橡胶 隔板主体：黄铜、不锈钢、钛、阳极氧化铝或 PEEK 触点：镀金黄铜 UNS - C36000 母插座，镀金铍铜公插针 O 型圈：丁腈橡胶 锁带：氯丁橡胶 内嵌电缆（2 英尺，60 厘米）：20 AWG，0.52 mm2 氯丁橡胶 隔板引线（1 英尺，30 厘米）：20 AWG，0.52 mm2 彩色 PTFE OM 引线（3"，7 cm）：20 AWG，0.52 mm2 彩色 PTFE 面视图
内嵌电缆颜色代码 1：黑色 2：白色 3：红色 4：绿色 5：橙色 6：蓝色 7：白色/黑色 8：红色/黑色* 9：绿色/黑色 10：橙色/黑色**
* 微型 7 触点连接器使用 8 芯电缆（仅使用 7 芯） ** 微型 9 触点连接器使用 10 芯电缆（仅使用 9 芯） 标称电缆外径 (OD) 8 芯电缆 0.363 英寸，9.2 毫米 10 芯电缆 0.406 英寸，10.3 毫米

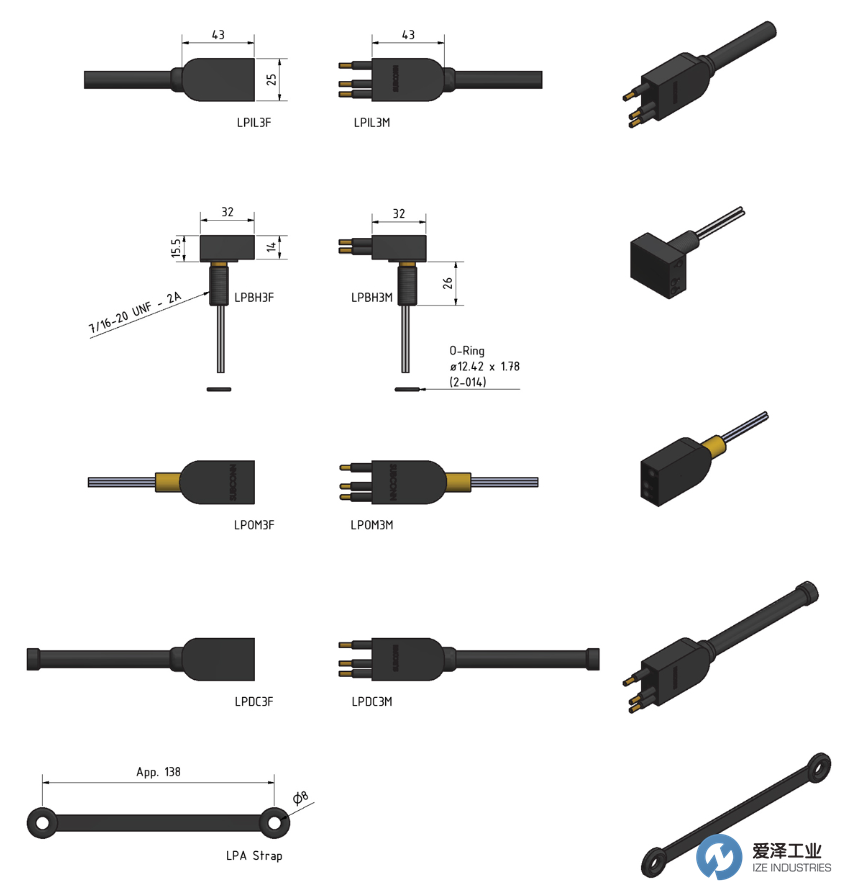

7 芯和 9 芯电缆不可用，因此将使用 8 芯和 10 芯电缆。 SubConn Low Profile系列3芯及4芯介绍 图纸信息 尺寸以毫米为单位（1 毫米 = 0.03937 英寸） 螺纹以英寸为单位（1 英寸 = 25.4 毫米） 连接器规格 单触点额定值：600 V DC/AC rms 3 个触点额定电流：每个触点 10 A（每个连接器 ≤ 30 A） 4 个触点额定电流：每个触点 10 A（每个连接器 ≤ 40 A） 绝缘电阻：> 200 Mohm 接触电阻：< 0.01 ohm 湿交配：> 500 （开放面额定） 额定温度（水）：- 4 至 60˚C，25 至 140˚F 额定温度（空气）：- 40 至 60˚C，- 40 至 140˚F 储存温度等级：- 40 至 60˚C，- 40 至 140˚F 合格的压力测试：800 bar, 11,600 psi PEEK 深度等级：300 bar, 4,350 psi 材料规格 连接器主体：氯丁橡胶 隔板主体：黄铜、不锈钢、钛、阳极氧化铝或 PEEK 触点：镀金黄铜 UNS - C36000 O 型圈：丁腈橡胶 锁带：氯丁橡胶 内嵌电缆：（2 英尺，60 厘米）：16 AWG，1.31 mm2 氯丁橡胶 隔板引线（1 英尺 30 厘米）：18 AWG，0.82 mm2 彩色 PTFE OM 引线（3"，7 cm）：18 AWG，0.82 mm2 彩色 PTFE 面视图

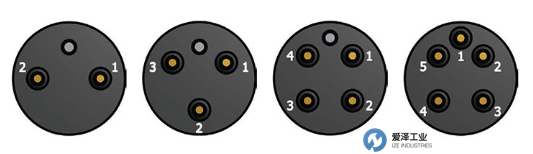

内嵌电缆颜色代码 1：黑色 2：白色 3：红色 4：绿色 （3芯电缆颜色代码：1黑色，2白色，3绿色） 标称电缆外径 (OD) 3 芯电缆 0.385 英寸，9.8 毫米 4 芯电缆 0.410 英寸，10.4 毫米 SubConn Circular系列2, 3, 4芯及5芯介绍 图纸信息 尺寸以毫米为单位（1 毫米 = 0.03937 英寸） 螺纹以英寸为单位（1 英寸 = 25.4 毫米） 连接器规格 额定电压：600 V DC/AC rms 2 个触点额定电流：每个触点 10 A（每个连接器 ≤ 20 A） 3、4 和 5 触点额定电流：每个触点 10 A（每个连接器 ≤ 30 A） 绝缘电阻：> 200 Mohm 接触电阻：< 0.01 ohm 湿交配：> 500 （开放面额定） 额定温度（水）：- 4 至 60˚C，25 至 140˚F 额定温度（空气）：- 40 至 60˚C，- 40 至 140˚F 储存温度等级：- 40 至 60˚C，- 40 至 140˚F 设计深度等级：1,400 bar, 20,000 psi 合格的压力测试：800 bar, 11,600 psi PEEK 深度等级：300 bar, 4,350 psi 材料规格 连接器主体：氯丁橡胶 隔板主体：黄铜、不锈钢、钛、阳极氧化铝或 PEEK 触点：镀金黄铜 UNS - C36000 定位销：不锈钢 AISI 303 O 型圈：丁腈橡胶 锁定套筒：POM 或不锈钢 卡环：不锈钢 AISI 302 2、3 和 4 芯直列电缆（2 英尺，60 厘米）：16 AWG，1.31 mm2 氯丁橡胶 5 芯直列电缆（2 英尺，60 厘米）：18 AWG，0.82 mm2 氯丁橡胶 隔板和 PBOF 引线（1 英尺，30 厘米）：18 AWG，0.82 mm2 彩色 PTFE OM 引线（3"，7 cm）：18 AWG，0.82 mm2 彩色 PTFE 面视图
内嵌电缆颜色代码 1：黑色 2：白色 3：红色 4：绿色 5：橙色 （3芯电缆颜色代码：1黑色，2白色，3绿色） 标称电缆外径 (OD) 2 芯电缆 0.365'', 9.3 mm 3 芯电缆 0.385'', 9.8 mm 4 芯电缆 0.410'', 10.4 mm 5 芯电缆 0.465'', 11.8 mm |
