AWA5688声级计操作说明

一、AWA5688概述
AWA5688 型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器。具有统计积分测量、总值积分测量、1/1OCT 分析、1/3OCT 分析、FFT 分析、声暴露级测量、数字记录等功能。仪器执行标准：GB/T3785.1-2010 2 型,IEC61672-1: 2013 Class 2,GB/T3241-2010 2级,IEC 61260-1: 2014 Class 2。
二、AWA5688主要性能指标
(1) 传声器组合：Φ12.7 mm（1/2″）预极化测试电容传声器 AWA14421 AWA14602 型前置级，标配灵敏度级：-40 dB(以 1V/Pa 为参考 0dB)。
(2) 线性测量范围：28 dBA～133 dBA；33 dBC～133 dBC；40 dBZ～133 dBZ； LCPeak(66～136)dB
(3) 频率范围：20 Hz～12.5 kHz。
(4) A/D 位数：24 位
(5) 采样频率：32 kHz
(6) 本机电噪声：小于 A 计权 3 μV、C 计权 4 μV、Z 计权 5 μV（不含前置级，用 50
Ω电阻直接短路）。
(7) 测量上限：由所配传声器灵敏度决定。可按“93-传声器灵敏度级”进行估算。
(8) 级线性范围：105 dB（A 计权）
(9) 时间计权：并行（同时）F、S﹑I
(10) 频率计权：并行（同时）A、C、Z
(11) 检波特性：真有效值数字检波
(12) 声级计类型：X 类声级计
(13) 执行标准：GB/T3785.1-2010 2 型，IEC61672-1: 2013Class 2, GB/T 3241-2010 2级,IEC 61260-1: 2014 Class 2,GB/T 15952-2010, IEC 61252:2002。
(14) 显示器：2.6 寸彩屏显示，分辨率 240×320，显示内容丰富，背光亮度可自动调节或手动 46 级调节。注：关背光时屏幕不显示。
(15) 主要显示内容：可实时测量及显示多个测量指标、统计分布图、24 小时列表值、OCT 频谱值、1/3OCT 频谱值及 FFT 频谱分布图等。
(16) 主要测量功能：总值积分测量功能、统计分析功（内含 24 小时自动监测功能）、个人声暴露测量、1/1OCT 分析功能、1/3 OCT 分析功能、记录功能、FFT 分析功能、录音功能（需选配 SD 卡）。
(17) 主要测量指标：Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、SD、SEL、LCpeak 等。
注：x 为 A，C，Z，y 为 F,S,I，N 为 1-99，LCpeak测量下限为测量上限减 70 dB。
(18) 数据存贮：3300 组带分布图的单统计分析结果，2600 组带分布图的双统计分析结果（标配 32 MbFLASH ）。
(19) 输出接口： AC（交流）、DC（直流），RS-232C 至计算机或微型打印机，USB 接口。
——交流输出：输出信号幅度可在交流、1 kHz 和关闭中选择，输出可接 8Ω耳机，输出阻
抗：100 Ω，谐波失真小于 0.1%。
——直流输出：可选择输出 A、C、Z 三种频率计权、F、S、I 三种时间计权组合的瞬时声压
级，输出比例：15.5 mV/dB。100dB 时输出电压为 1.55 V（灵敏度级：-40.0 dB），*大输
出电压 2.07 V。
——RS232 接口：接至计算机可实时输出 A、C、Z三种频率计权、F、S、I 三种时间计权的瞬时声压级，1秒*大声压级，1 秒积分声压级，已保存的测量结果。接至 AH40 微型打印机可打印出测量结果及相关图表。
——USB 接口：符合 USB1.1 标准，兼容 USB2.0标准。
(20) 日历时钟：每月误差小于 1 分钟，可 GPS 授时、校时。
(21) 电源：4 节 LR6（5 号）碱性电池或 4.5V～6V 的外接电源。
(22) 电源切换：电池和外接电源同时供电，外接电源电压 4.3 V～6.5 V 时，电池被切断，全由外接电源供电；外接电源电压很低时，仪器自动切为电池供电，过程中不改变仪器工作状态。
(23) 统计积分功能：可以任选频率计权及时间计权，采样速率为 47 次/秒。
(24) 测量时间：手动，1s 到 99 小时任意设置或分档设置。
(25) 工作条件：
——气 温：0 ℃～40 ℃
——相对湿度：25 %～90 %
——气 压：65 kPa～108 kPa
(26) 保证工作条件：
——气 温：-10 ℃～50 ℃
——相对湿度：20 %～90 %
——气 压：65 kPa～108 kPa

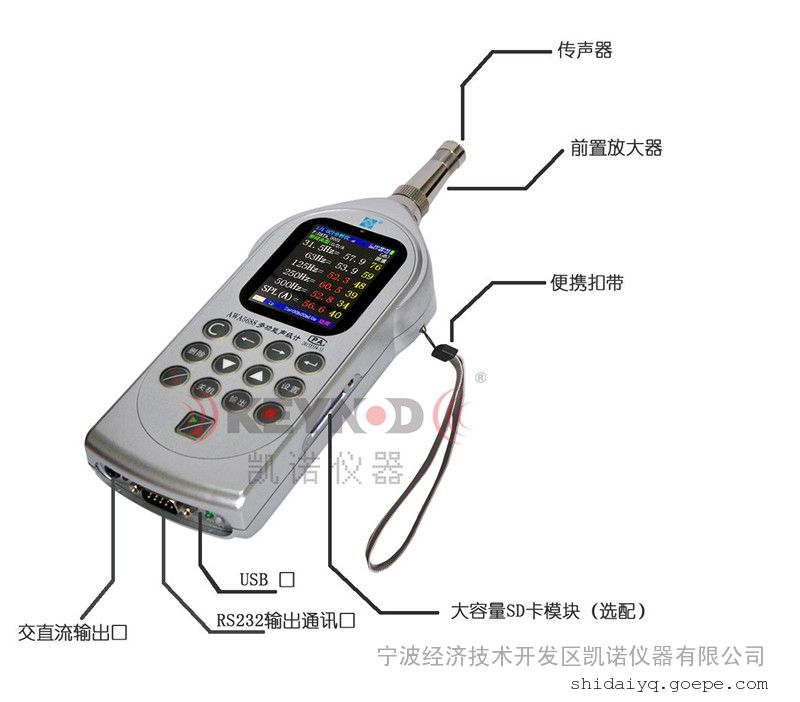

三、AWA5688接口使用：
1、仪器的前端是信号输入插座，插座型号为 X9-6z。
插座引脚排列见下图，各引脚功能如下：
第 1 脚 电源
第 2 脚 空
第 3 脚 信号输入
第 4 脚 空
第 5 脚 信号地
第 6 脚 空
在仪器的后端是输出接口，左边为交流输出接口，
交流输出信号的幅度*大不超过 2V。
2、DB9 引脚定义：
1． 电源
2． RXD
3． TXD
4． 空
5． 地
6． 直流输出
7． 空
8． 保留（必须悬空）
9． 保留（必须悬空）
工作状态指示灯：启动测量时指示灯闪动，暂停测量时
指示灯点亮，测量结束时指示灯熄灭。
GPS 状态指示灯：有正确的定位信息时为 1 秒闪动一次，
没有安装 GPS 模块或 GPS 模块处于节电状态时此灯熄
灭。
工作状态指示灯：启动测量时指示灯闪动，暂停测量时
指示灯点亮，测量结束时指示灯熄灭。
GPS 状态指示灯：有正确的定位信息时为 1 秒闪动一次，
没有安装 GPS 模块或 GPS 模块处于节电状态时此灯熄
灭
四、符号、缩写定义
Ts 设定的积分测量时间
Tm 实际测量经历时间
Tl 剩余测量时间（Ts-Tm）
GPS 定位系统
Name@: 组名或测点的名称，用户可输入。
H: 24 小时自动监测时的当前时间段号
24H 24 小时自动监测模式
F 时间计权快档，时间常数为 125 ms
S 时间计权慢档，时间常数为 1000 ms
I 时间计权脉冲档，上升沿时间常数为
35 ms，下降沿时间常数为 1500 ms
Lx 传声器灵敏度级
LAeq A 计权等效声级
LCeq C 计权等效声级
LZeq Z 计权等效声级
SEL 声暴露级 =Leq 10Log(T)
LAE A 计权声暴露级
LC-A C 计权与 A 计权声暴露级之差
Lmax *大声压级
Lmin *小声压级
L5 5%的声压级超过此声压级
L10 10%的声压级超过此声压级
L50 50%的声压级超过此声压级
L90 90%的声压级超过此声压级
L95 95%的声压级超过此声压级
SD 均方偏差
Linst 瞬时声压级
LAFp F 档测量到的一秒内的*大 A 声级
LASp S 档测量到的一秒内的*大 A 声级
LAIp I 档测量到的一秒内的*大 A 声级
LAeq,t t 时间内的 A 计权等效声级
LCFp F 档测量到的一秒内的*大 C 声级
LCSp S 档测量到的一秒内的*大 C 声级
LCIp I 档测量到的一秒内的*大 C 声级
LCeq,t t 时间内的 C 计权等效声级
LZFp F 档测量到的一秒内的*大 Z 声级
LZSp S 档测量到的一秒内的*大 Z 声级
LZIp I 档测量到的一秒内的*大 Z 声级
LZeq,t 一秒钟的 Z 计权等效声级
LAFi F 档测量到的瞬时 A 声级
LASi S 档测量到的瞬时 A 声级
LAIi I 档测量到的瞬时 A 声级
LCFi F 档测量到的瞬时 C 声级
LCSi S 档测量到的瞬时 C 声级
LCIi I 档测量到的瞬时 C 声级
LZFi F 档测量到的瞬时声压级
LZSi S 档测量到的瞬时声压级
LZIi I 档测量到的瞬时声压级
Ld 昼间等效声级，时间段为 6:00 到 22:00
Ln 夜间等效声级，时间段为 22:00 到 6:00
Ldn 昼夜间等效声级
LApeak 峰值 A 声级
LCpeak 峰值 C 声级
LZpeak 峰值 Z 声级
NR 噪声评价数
NC 噪声评价数
Lat 纬度，以度为单位
Lon 经度，以度为单位
Alt 海拨
Vel 速度
SMS 短消息
UTC 世界标准时间,比北京时间晚 8 个小时
GMT 8 格林威治时间，与 UTC 相同，
8 表示格林威治时间早 8 个小时
OCT 倍频程频谱分析
1/3 OCT 1/3 倍频程频谱分析
FFT 快速富立叶变换
SPL(A) A 计权声压级
SPL(B) B 计权声压级
SPL(C) C 计权声压级
SPL(D) D 计权声压级
SPL(Z) Z 计权声压级
SPL(T) 用户自定义计权声压级
SPL(U) 用户自定义计权声压级
Vusb 外接电源电压
Vcc 电池电压（未接电池时由外接电源提供）
Vbat 为后备电池电压（未接后备电池时由外接电源提供）
五、按键
复位/开机 打开电源或复位仪器。
关机 关闭电源，正在启动测量时如按下
此键，仪器会关机。
光标左移 光标向左移动。
光标右移 光标向右移动。
参数加 光标所在处的数据向上加 1 或向上
翻页。
参数减 光标所在处的数据向下减 1 或向下
翻页。
设置键 进入参数设置界面。
确定键 输入当前的操作。
删除键 删除当前的测量结果或输入数据。
退出键 退出当前菜单。
输出键 打印当前的测量结果或提前结果当
前的测量并保存测量结果。
启动/暂停 按一下开始测量，再按一下暂停测
量。
背光键 点亮/关闭 LCD 的背光

注：由于仪器配置不同，具体操作方法及信息存在差别，如有需要可留言或致电本公司技术人员进行咨询。另有其他型号：AWA5661、AWA6228、AWA5636、振动计、校准器等多种型号使用详细方法需咨询技术人员。
