大隈OKUMA数控系统一站式服务
|

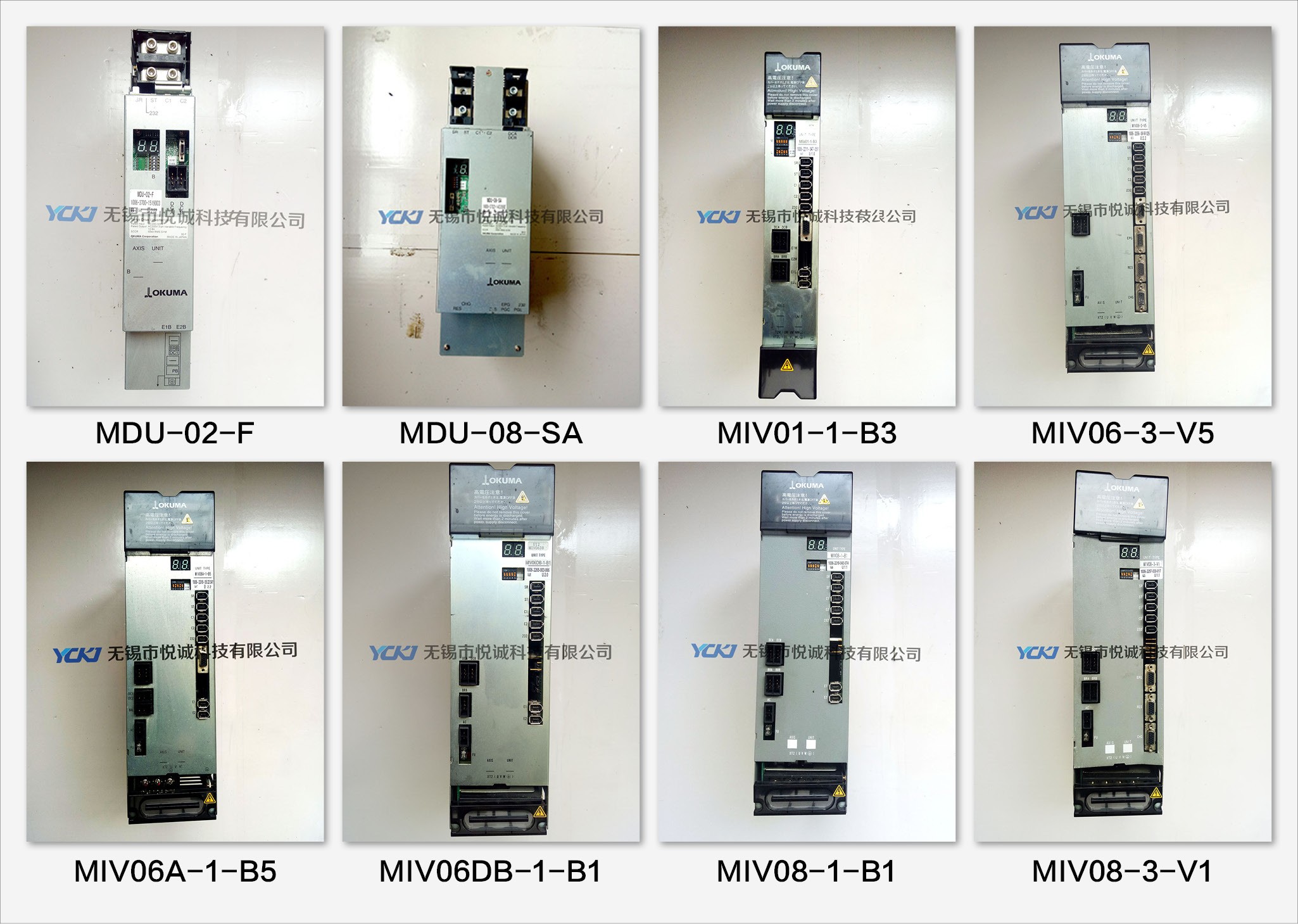

在无锡悦诚科技有限公司从事大隈,发那科电路板维修事业16年了，在过去十来年的工作中，有遇到过技术非常了得经验丰富的老技术人员，也有爱好电子维修技术，没日没夜钻研的年轻后背。个人觉得学习好电路板维修技术，经验的积累固然重要，当掌握正的维修方法和灵活的维修思路，才能够成为技术的电路板维修技术人员。 本章节主要介绍了一些大隈电路板维修前的检查方法，为基础知识供大家参考。 大隈大隈驱动器电路板维修方法：现在的数控系统电路板产品往往由于一块集成电路损坏，导致一部分或几个部分不能正常工作，影响设备的正常使用。那么如何检测集成电路的好坏呢?通常一台设备里面有许多个集成电路，当拿到一部有故障的集成电路的设备时，首先要根据故障现象，判断出故障的大体部位，然后通过测量，把故障的可能部位逐步缩小，最后找到故障所在。要找到故障所在必须通过检测，通常修理人员都采用测引脚电压方法来判断，但这只能判断出故障的大致部位，而且有的引脚反应不灵敏，甚至有的没有什么反应。就是在电压偏离的情况下，也包含外围元件损坏的因素，还必须将集成块内部故障与外围故障严格区别开来，因此单靠某一种方法对集成电路是很难检测的，必须依赖综合的检测手段。 大隈OKUMA数控系统一站式服务现以万用表检测为例，介绍其具体方法。我们知道集成块使用时，总有一个引脚与印制电路板上的“地”线是焊通的，在电路中称之为接地脚。由于集成电路内部都采用直接耦合，因此，集成块的其它引脚与接地脚之间都存在着确定的直流电阻，这种确定的直流电阻称为该脚内部等效直流电阻，简称R内。当我们拿到一块新的集成块时，可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏，若各引脚的内部等效电阻R内与标准值相符，说明这块集成块是好的，反之若与标准值相差过大，说明集成块内部损坏。 测量时有一点必须注意，由于集成块内部有大量的三极管，二极管等非线性元件，在测量中单测得一个阻值还不能判断其好坏，必须互换表笔再测一次，获得正反向两个阻值。只有当R内正反向阻值都符合标准，才能断定该集成块完好。在实际修理中，通常采用在路测量。先测量其引脚电压，如果电压异常，可断开引脚连线测接线端电压，以判断电压变化是外围元件引起，还是集成块内部引起。也可以采用测外部电路到地之间的直流等效电阻(称R 外)来判断，通常在电路中测得的集成块某引脚与接地脚之间的直流电阻(在路电阻)，实际是R内与R外并联的总直流等效电阻。在修理中常将在路电压与在路电阻的测量方法结合使用。有时在路电压和在路电阻偏离标准值，并不一定是集成块损坏，而是有关外围元件损坏，使R外不正常，从而造成在路电压和在路电阻的异常。这时便只能测量集成块内部直流等效电阻，才能判定集成块是否损坏。 大隈数控配件维修 伺服大隈驱动器、伺服电源、伺服电机、系统主机、各种电路板等电气的维修 大隈数控配件销售 伺服大隈驱动器、伺服电源、伺服电机、OSP系统、按键板、显示器、主板、IO板等各种型号电路板销售 大隈数控系统参数恢复 大隈OSP老机床系统软盘丢失，帮你参数恢复，备份。现场参数调试直到你的机床正常
专业的大隈数控维修团队 有一支技术含量高的队伍,积累了丰富的数控维修经验。充分了解数控机床的机械、电气、系统、气动、液压等的结构及其工作原理。能迅速准确判断故障、采取有效措施处理。 完善的大隈数控检测平台 我们的检测平台可以模拟各种加工工况，根据故障报警，及时发现问题，排除故障。 充足的数控维修配件，高效响应服务 我们有充足的大隈发那科数控配件，在判断故障后，可以及时为您更换，保证了效率，为您的企业挽回损失的时间。 |
