关于影像测量仪倍率放大的原理

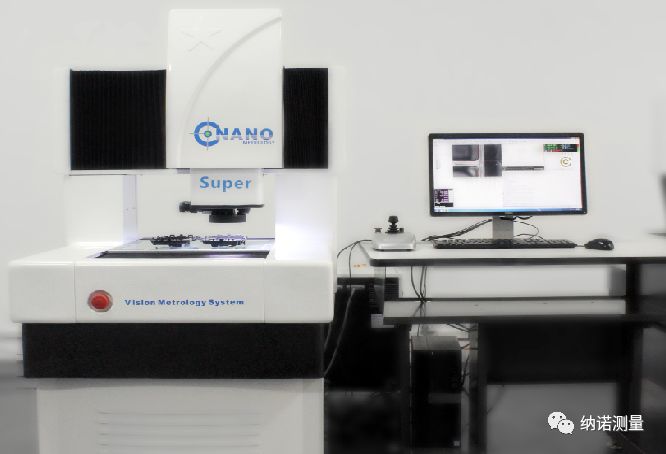

影像二次元测量仪的放大倍率包括光学放大倍率和数码放大倍率两个方面的放大，是基于几何成像原理的放大称为光学放大倍率，第二是电子电路处理后显示放大称为数码放大倍率。

一：光学放大倍率

为物体通过镜头成像到CCD的感光单元上面的放大倍率，即通过光学变倍镜头控制倍率放大。镜头这部分是纯粹的光学成像，遵守几何光学原理。光学放大倍率部分决定了影像的放大倍率，也部分决定了CCD 能够看到的视野范围。在影像测量仪中通常主要由两种光学镜头体现 ：自动变倍镜头、手动变倍镜头。

自动变倍镜头：电动变倍镜头是指采用电动马达，集成控制卡，控制软件对镜头的放大倍数进行调整，并且可以通过观察电脑实时画面达到齐焦，获得最清晰画面的一种新型镜头，该镜头具有自动报警保护功能，有效保护镜头避免出现机械故障。

手动变倍镜头需要人工操作实现变倍，存在卡位、重复变倍不准等问题。使用较为繁琐。纳诺测量影像测量仪全系均使用自动变倍镜头。

二：数码放大倍率

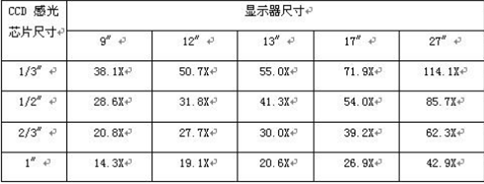

由CCD感光单元通过处理电路，把图像显示到显示器上的这一过程中产生的放大效应称为数码放大倍率。表中为CCD到显示器的放大倍率，常用CCD感光芯片尺寸有1/3、1/2、2/3、1等规格，常用显示器尺寸有9、12、13、17、27等规格，纳诺测量的产品通常使用的是1/3和1/2靶面的相机，23或者25的显示器 。

从表中可查到从CCD到显示器的放大倍率。

测量物件实际大小与显示器的影像大小实际比率为影像放大倍率，影像二次元测量仪测量系统是将待测物件透过镜头光学放大，在影像经过数码信号传送显示器时其过程也作放大，由物件尺寸大小到影像尺寸大小的放大倍率称为影像放大倍率。影像二次元测量仪的放大倍率计算公式如下：影像放大倍率＝光学放大倍率×数码放大倍率。
