环境振动分析仪AWA6256B使用说明
时间：2022-09-22来源：佚名

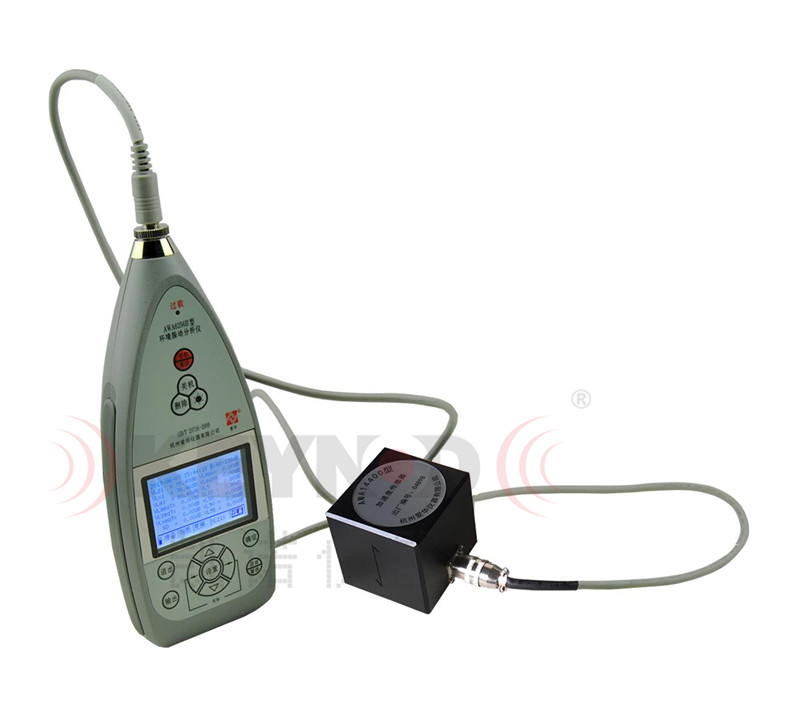

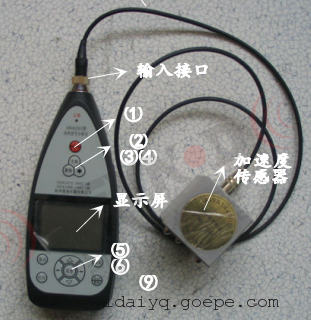

 环境振动分析仪AWA6256B使用说明  按键： ①开机/复位：打开仪器电源或对仪器进行复位 ②关机：关闭仪器电源 ③删除：删除仪器内部存贮的信息，或删除当前测量数据 ④ 按一下点亮背景光，再按一下关闭背景光。 注：由于强光环境下使用背景光效果不明显，而且会增加耗电量，建议用户在光线较暗处使用。 ⑤退出：从当前界面退到上一级菜单 ⑥确定：进入下一级菜单或确认当前输入 ⑦输出：将当前测量结果送到微型打印机打印，或提前结束测量并保存当前测量数据 ⑧启动/暂停：开始或暂停积分测量 ⑨参数设置键：设置：快速进入参数设置界面，按“左”/“右”键光标移动，向前／向后移动光标，按下不放，光标连续移动。 输入输出接口： 在 AWA6256B 型环境振动分析仪的前端是信号输入插座，插座型号为 X9-6z。 第 1 脚 电 源 第 2 脚 空 第 3 脚 信号输入 第 4 脚 空 第 5 脚 信号地 第 6 脚 空 输入插座的第 1 脚是仪器为传感器供电的电源输出脚，电压约 18 V，输出电流 2 mA，此电源内部串有 2 k的限流电阻。信号输入引脚可以接输入电信号，其内部串有隔直流电容，输入电压为 3 V（有效值），输入阻抗 150 k，输入电容：≤100pF。 仪器的交流输出是与输入信号成比例的，输出与输入的比例与仪器的量程控制器有关，当量程控制器放在 0 dB 档，即*高测量量程档时，交流输出等于输入信号。交流输出信号的输出阻抗是 1 k,建议用户接入的负载电阻大于 100 k，负载电容小于 200 pF。 过载指示： 当输入信号超过仪器的测量范围时，分析仪的过载指示灯会点亮，过载指示的时间与过载状态存在的时间一样长并*短为1s。过载指示是对信号的峰值进行判断，当信号的峰值因数比较大时，虽然仪器显示出的有效值比较小，但也有可能发生过载。测量过程中过载指示灯点亮时，用户应选择高一档量程重新测量，否则可能会有测量误差。 工作电源： 仪器使用 4 节 LR6（AA）电池或 5 V 外部电源供电，当电压小于 3.8 V 时，仪器开始提示欠压，当电压小于 3.6 V 时仪器将自动关机。 关键零部件： 1）压电加速度计 AWA14400 灵敏度: 40 mV/m·s-2，质量:550 g 2）模拟板 AQV5.538.052 3）ARM 板 AQV5.538.053 4）电源板 AQV5.538.039 常见符号及名词术语： VLz1s: 时间常数为 1 秒的 z 频率计权振级 VLzeqT: 频率计权为 z，积分时间为 T 的等效振级 VLx1s: 时间常数为 1 秒的 x 频率计权振级 VLxeqT: 频率计权为 x，积分时间为 T 的等效振级 VLa1s: 时间常数为 1 秒的加速度级(平直频率响应) VLaeqT: 积分时间为 T 的等效加速度级(平直频率响应) z: 表示全身垂向频率计权（W.B.z） xWx: 表示全身水平频率计权(W.B.x-y) 工作原理： 仪器主要由以下几部分组成： 1) 输入接口：具有输入保护功能，当用户输入电压的峰值超过*大输入电压时，仪器不会损坏。 2) 程控放大：可以对输入信号进行 0 dB 到 20 dB 的可选放大，每档为 10 dB。 3) A/D 转换器：用来将模拟信号变成数字信号，A/D 转换前先对模拟信号抗混叠滤波，可以对造成混叠的信号进行 100 dB以上的衰减，A/D 的位数为 24 位。 4) 数字信号处理器：选用 32 位芯片及 32 位浮点运算，具有精度高、功耗小等优点。 5) 显示器： 240×160 点阵液晶显示器，有 EL 背光。可以显示数字、英文、汉字及图形。 6) 数字输出输入接口：RS 232 接口，用户的计算机可以通过这些接口与仪器通信。 仪器的连接： 仪器可以通过电缆线与 AWA14400 型环境振动加速度计相接，电缆线一头接到 AWA14400 型环境振动加速度计，另一头直接插入分析仪的信号输入插座中，旋紧滚花螺母即可。 参数设置菜单： 在主菜单下，将光标移动到“参数设置”上，按下“确定”键。用光标移动键“左”、“右”将光标移动到需要改动的选项上，光标所在选项反白显示，用参数设置键“上”/“下”键，改变参数值。关机时仪器自动保存各项参数，下次开机时仪器自动调入各项参数，不用每次去设。 注：由于仪器选配不同，具体操作功能存在差别，详细了解请咨询我司技术人员，可在线咨询留言或致电。 另有多功能声级计AWA5636、AWA5661、AWA5688、AWA6228，多通道声学分析仪AWA6291、AWA6290L，声校准器AWA6021A、AWA6021B、AWA6022A、AWA6022B、AWA6223S等多种型号可供选择。 |
