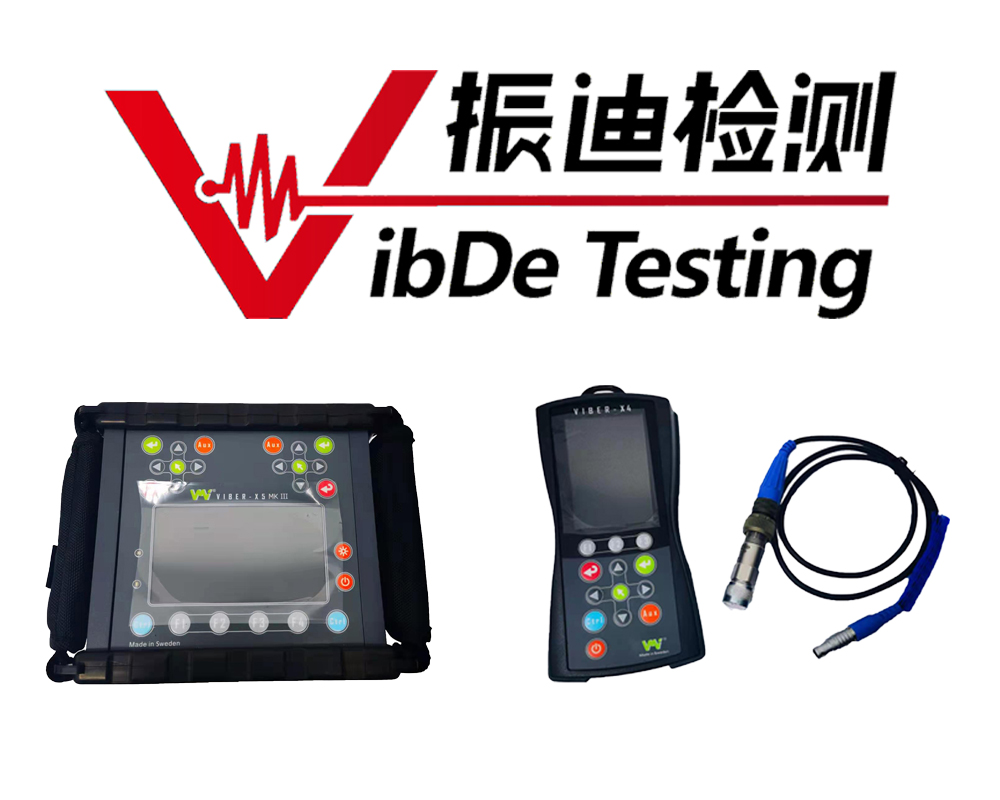

振动分析仪的原理及操作知识！

一、振动分析仪的内部结构和测量原理

利用石英晶体和人工极化陶瓷（PZT）的压电效应设计了振动分析仪。振动计的石英晶体或人工极化陶瓷受到机械应力时，其表面会产生电荷，形成的电荷密度与所施加的机械应力有严格的线性关系。同时，当敏感质量一定时，振动分析仪的机械应力与加速度成正比。在一定条件下，振动计压电晶体产生的电荷与感知加速度成正比。产生的电荷经过电荷放大器等运算处理，输出的是我们需要的数据。Q=DIJ·f=DIJ·Ma，式中：Q——压电晶体输出的电荷，DIJ——压电晶体的二阶压电张量，m——加速度敏感质量，a——接收到的振动加速度值*39；电荷敏感单位为PCMS-2或PCg（1g=9.8ms-2）。

压电加速度计本质上相当于一个电荷源和一个电容器。简化等效电路后，将加速度计的电压灵敏度转换为SV=sqCa，SV—加速度计的电压灵敏度MVMS-2，sq—加速度计的电荷灵敏度，PCMS-2，Ca—振动计的电容式压电式速度传感器，在压电式加速度传感器中加入积分电路，对加速度信号进行积分，得到振动速度。

二、振动分析仪的工作原理和操作知识

振动分析仪常用于机械制造、电力、冶炼、车辆等领域。此外，它还经常广泛应用于轴承、齿轮、电机、风扇、机床的快速检查和机械设施的预防性检查。

1. 振动分析仪的基本原理：振动分析仪采用压电式减速传感器将振动信号转换成电信号。对输出信号进行求解和分析后，显示振动减速度、速度和位移值，并用打印机打印出相应的测量值。

2. 振动分析仪的适用范围：振动分析仪用于常规振动测量。它不仅可以测量振动的减速度、速度和位移，还可以打印输入。

3. 如何使用振动分析仪

原振动计采用压电式，有两种施工方式：①压缩式；②剪切式。

以上介绍了振动分析仪的具体使用方法：

（1）振动计测点的选择：用振动计对二次设施的轴承和轴向端点进行检测，并提供现场检测记录表。每个测量点必须相互对应。

（2） 测量周期：设施检修后或临近检修时，每两周测量一次；正常运行时，每月测量一次；当测量值与上一次测量值有较大变化时，应加大试验密度，防止突发事故和故障停机。

（3） 测量值的确定依据国内标准ISO2372。转速：600~1200Rmin，振动测量范围：10~1000Hz。通常设施正常运行时，检测速度值在4.5-11.2mms（75kW机组或以上）范围内，超过7.1mms需考虑大修安排，除考虑设施电机容量外，该值还必须考虑强任务不连续性、安全性和可靠性等方面。
