光学影像测量仪的总体概述

光学影像测量仪的总体概述

光电影像测量仪生耍功能是对采集到的高分辨率(1280X1024)工件图像上的孔 位罝的精确定位、孔的尺寸、形状以及孔间距的精确检测。此外，可用与对被渕工件 表面加工质量、铸造质挞进行图像检溉.该系统主要由如下五部分组成：

①光学照明子系统：LED光淞、光瀨控制器等；
②光学成像子系统：0.5倍和1倍光学镜头等：
③机械运动子系统：XY工作台、Z轴立柱、U、V轴旋转机构和X、Y、Z、U、 V五轴步进伺服电机、光栅尺、轴角编码器、运动控制t等；
④图像采集、处理子系统:分辨率为1280X1024的CMOS相机和图像采集卡等；
⑤工业控制计算机。

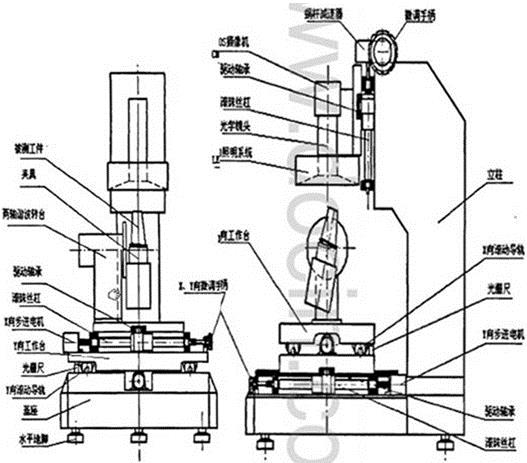

光电影像测里仪的整体结构示意图如图2.1所示：

影像测测量仪通过软件控制机械部分，调整好非规则形状叶片姿态；光学系统上基于远心光学成像原理，成像不发生形变.将被测孔光学成像至CMOS相机靶面, 对图像进行采集：然后又由针对性的图像处理算法对图像进行处理：先由影像测墩软 件对图像中需要测ft的几何图元进行图像滤波除噪、图像增强等方法进行预处理，之后对目标部分进行特征点定位、图元拟合以实现粗定位、边缘精确定位（亚像素定位)、 对要待测的具体图元计算，并结合工作台光栅尺反馈读数，完成对工件非接触式的测量。
