振动分析仪测试方案的一般结构！

在设计振动分析仪时应考虑温度、湿度、腐蚀性空气、轴表面速度、轴材料及表面洁度、传感器所接触的工作介质（如水、油、空气或蒸汽）、振动和冲击（三个主轴上）、气动噪声、磁场、传感器的端部临近的金属物质、电源电压波动及瞬变等因素的影响。

希望振动分析仪有直读式仪器的在线标准，还有合适的分离输出，以允许需要时作进一步分析。

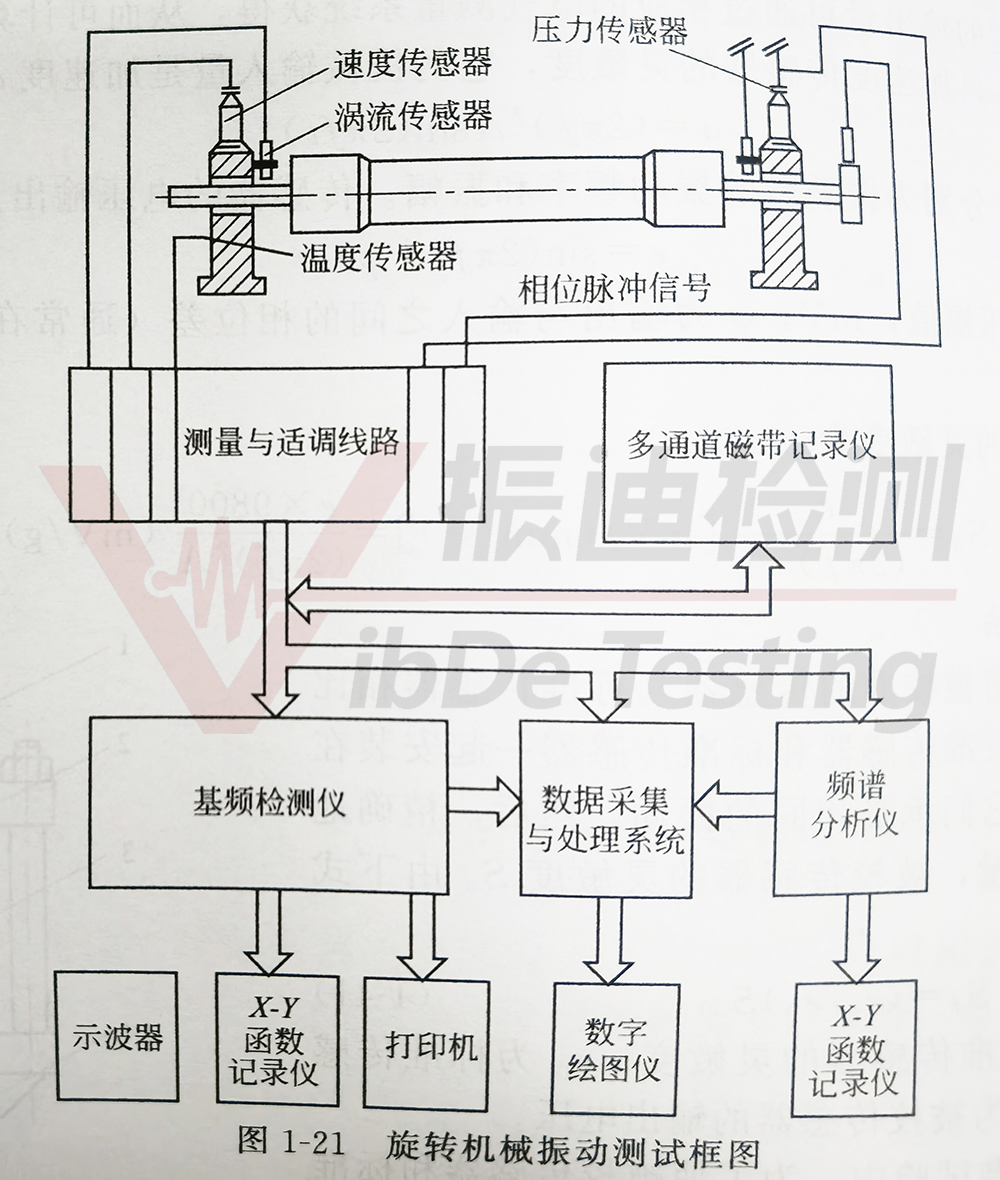

图1-21给出了旋转机械振动测试的一般框图,它不是一成不变的,根据问题研究的需我,机器的特点以及手头现有仪器的情况可有所变化。

如图1-21所示出的振动分析仪可以划分为两大部分。前一部分包括传感器和专用测量适调感器线路,这一部分的功能在于将机械测量量*终变换为可以被一般分析测量仪器所接受的,并具有归一化机电灵敏度的电压信号。后一部分的功能在于将前面所获得的原始电压信号加以分析、处理和取得所要的数据。

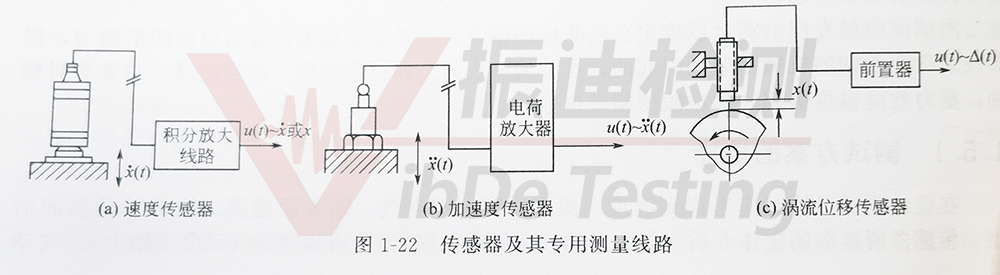

传感器是将机械测量量转换为电量的机电转换装置。传感器的性能及种类都直接影响整个振动分析仪的功能。在旋转机械测试装置中,常用的传感器有两种类型，它们是慢变信号传感器和快变信号传感器。慢变信号传感器主要用于测量温度、压力、流量等慢变信号。而快变信号传感器则主要用于测量振动和转速等快变信号。快变信号传感器额又分速度传感器、加速度传感器及位移传感器。这些传感器及其专用测量线路分别如图 1-22(a)～(c）所示。由于振动测量比较复杂，本小节以振动测量为例来说明测量系统的选择。

惯性式速度传感器适用于测量轴承座、机壳及基础的一般频带内的振动速度和振动位移（经积分后）。其频带为5～500Hz（即300～30000/min）。测量更低内频率时,要求采用具有摆式结构的速度传感器。少数场合也有利用速度传感器配上一特制的“轴鞍”用以测量子的**振动。压电式加速度传感器适用于测量轴承座机壳等的**运动。它具有较宽的频带,一般可以为0.2Hz～20kHz，因此比较适合于测量高转速机器及因气流脉动或滚动轴承噪声等引起的高频振动。
