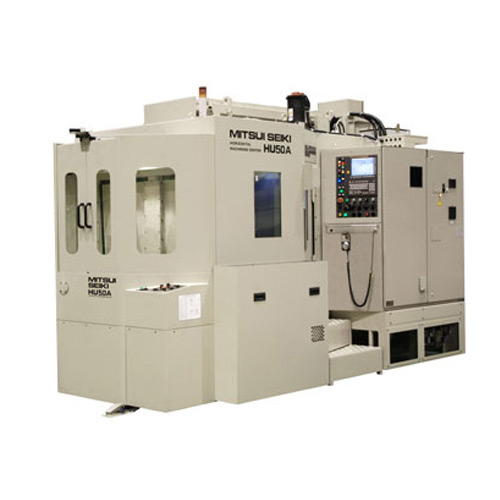

具有 FANUC 30I规格和标准功能的 HU50A 型
三井精机高产量加工中心型号 HU50A 配备 500 毫米方形托盘。采用所有标准设备和功能进行数控，包括：自动换刀装置、自动托盘更换装置，以及用于钻孔、镗孔、攻丝和铰孔的高生产能力。集成电路逻辑、闭环、完整的电气设备，适用于：三相、50/60Hz、200/220 伏交流电。
机器规格
| 工作能力 | | 工作台纵向行程（X轴） | 720 毫米（28.3 英寸） | | 主轴头垂直行程（Y轴） | 700 毫米（27.6 英寸） | | 立柱纵向行程（Z轴） | 650 毫米（25.6 英寸） | | 工作台面到主轴轴线的距离 | 100 - 800 毫米 (3.9" - 31.5") | | 主轴鼻端至工作台中心距离 | 150 - 800 毫米 (5.9" - 31.5") |
| | 整机盖板与托盘工件的干涉 | | 机内 | 800 毫米直径（31.5 英寸直径） | | 两工位自动托盘更换器（2 APC） | 800 毫米直径（31.5 英寸直径） |
| 轴
移动速度 快速移动速度 | | X、Y 和 Z 轴 | 36,000 毫米/分钟。(1,417 IPM) | | B轴 | 3 秒/90° | | B轴无限（选项） | 3,600°/分钟。（10转） |
| | 切削进给率 | | X、Y 和 Z 轴 | 0.1~20,000 毫米/分钟。(0.004~787 IPM) | | B轴 | 不适用于 1° 工作台 | | B轴无限（选项） | 0.1~3,600°/分钟。 |
| | 机器尺寸和重量 | | 长度 | 5,090 毫米（200 英寸） | | 宽度 | 2,600 毫米（102 英寸） | | 高度 | 2,930 毫米（115 英寸） | | 从地板到桌面的高度 | 1,100 毫米（43.3 英寸） | | 从地板到桌面的高度 | 1,130 毫米（带可选 T 槽托盘） | | 机器重量 | 13,000 公斤。（28,600 磅） | | 注意：标准机器，包括 2 个 APC 和排屑器 |
|
占地面积（包括前拳击手 APC 和维护空间） | | 长度 | 5.5 米（217 英寸） | | 宽度 | 3.0 米（118 英寸） |
| | 数控设备 | | CNC控制 | 发那科 30i |

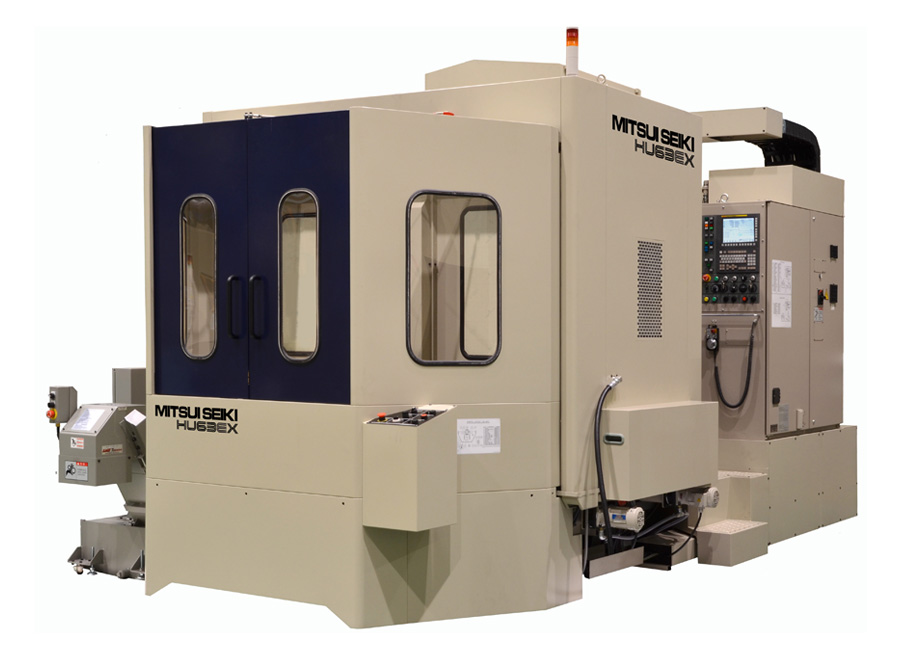

具有 FANUC 30I规格和标准功能的 HU63EX 型号
三井精机高产量加工中心型号 HU63EX，配备 630 毫米方形托盘。采用所有标准设备和功能进行数控，包括：自动换刀器、自动托盘更换器，以及钻孔、镗孔、攻丝和铰孔的高生产能力。集成电路逻辑，闭环，配有电气设备，适用于：三相，50/60Hz，200/220 伏交流电。
机器规格
| 工作能力 | | 工作台纵向行程（X轴） | 900 毫米（35.43 英寸） | | 主轴头垂直行程（Y轴） | 800 毫米（31.50 英寸） | | 立柱纵向行程（Z轴） | 800 毫米（31.50 英寸） | | 工作台面到主轴轴线的距离 | 150 - 950 毫米（5.9" - 37.4"） | | 主轴鼻端至工作台中心距离 | 150 - 950 毫米（5.9" - 37.4"） |
| | 整机盖板与托盘工件的干涉 | | 机内 | 950mm Ø (37.4" Ø) | | 两工位自动托盘更换器（2 APC） | 950mm Ø (37.4" Ø) |
| 轴
移动速度 快速移动速度 | | X、Y 和 Z 轴 | 24,000 毫米/分钟 (945 ipm) | | X,Y,Z 快速移动（选项） | 32,000 毫米/分钟 (1,260 ipm) | | B轴（1o工作台） | 4 秒 / 90º | | B 轴（0.001o 工作台选项） | 3,600° / 分钟 10 转 |
| | 切削进给率 | | X、Y 和 Z 轴 | 0.1~10,000 毫米/分钟 (0.004~394 IPM) | | B轴 | 0.1~3,600°/分钟 |
| | 最小分辨率 | | X、Y 和 Z 轴 | 0.001 毫米 (0.00004") | | B轴 | 1°（0.001° 选项） |
| | 所需电力 | | 所需电源 | AC 200/220V 三相 50/60HZ, 50 KVA | | 可选 12,000 和 20,000 RPM 主轴所需的功率 | 75 千伏安 |
| | 需要空运服务 | | 需要空气 | 0.5 - 0.7 MPa, 1.0 m3/min（干燥和清洁空气） 700 N
升标准主轴（70~100 PSI @24 cfm） | | 可选 12,000 和 20,000 RPM 主轴所需的空气 | 0.5 - 0.7 MPa,
1.0 m3/min (干燥和清洁空气)
1,200 N liter (70~100 PSI @ 42 cfm) |
| 机器尺寸
（标准机器，包括 2 个 APC 和排屑器） | | 长度 | 5,415 毫米（214 英寸） | | 宽度 | 3,210 毫米（127 英寸） | | 高度 | 3,090 毫米（122 英寸） | | 从地板到桌面的高度 | 1,100 毫米（43.5 英寸） |
带有可选 T 型槽托盘的从地板到桌面的高度 | 1,130 毫米（44.5 英寸） | | 机器重量 | 17,000 公斤。（37,400 磅） |
| 占地面积
（包括前 APC 和维护空间） | | 长度 | 6m（20 英尺） | | 宽度 | 4m (13 ~14 英尺) |
| | 数控设备 | | CNC控制 | 发那科 30i |
具有 FANUC 30I规格和标准功能的 HU80EX 型号
三井精机 HU80EX 型高产量加工中心配备 800 毫米方形托盘，采用包括自动换刀器在内的所有标准设备进行数控，具有钻孔、镗孔、攻丝和铰孔的高生产能力。配备完整的电气设备，可在 3 相、50/60Hz、200/220 伏交流电上运行。
机器规格
| 工作能力 | | 工作台纵向行程（X轴） | 1200 毫米（47.24 英寸） | | 主轴头垂直行程（Y轴） | 950 毫米（37.40 英寸） | | 立柱纵向行程（Z轴） | 900 毫米（35.43 英寸） | | 工作台面到主轴轴线的距离 | 150 - 1100 毫米 (5.9" - 43.31") | | 主轴鼻端至工作台中心距离 | 150 - 1050 毫米 (5.9" - 41.33") | | 整机盖板与机内托盘工件干涉 | 1200 毫米直径（47.24 英寸直径） | | 在 2APC | 1170 毫米直径（46.06 英寸直径） |
| 轴
移动速度 快速移动速度 | | X、Y 和 Z 轴 | 24,000 毫米/分钟 (945 ipm) | | B轴 | 4 秒/90º | | 选项 | 3,600º/min (10 rpm) 无限 |
| | 切削进给率 | | X、Y 和 Z 轴 | 0.1 - 10,000 毫米/分钟（0.004 - 394 ipm） | | B轴（选项） | 0.1 - 3,600º/min 无限 |
| | 最小分辨率 | | X、Y 和 Z 轴 | 0.001 毫米 (0.00004") | | B轴 | 1º (0.001º 作为选项) |
| | 位置反馈传感器 | | X、Y 和 Z 轴 | 线性刻度反馈系统 | | B轴 | 大直径 HURTH 联轴器 |
| | 所需电力 | | 所需电源 | AC 200/220V 三相 50/60HZ, 50 KVA | | 可选 12,000 和 20,000 RPM 主轴所需的功率 | 75 千伏安 |
| | 需要空运服务 | | 需要空气 | 0.5 - 0.7 MPa, 1.0 m3/min（干燥和清洁空气） 700 N
升标准主轴（70~100 PSI @24 cfm） | | 可选 12,000 及更高 RPM 主轴所需的空气 | 0.5 - 0.7 MPa,
1.0 m3/min (干燥和清洁空气)
1,200 N liter (70~100 PSI @ 42 cfm) |
| | 机器尺寸，包括 2 个 APC 和排屑器 | | 长度 | 5,605 毫米（220.7 英寸） | | 宽度 | 3,801 毫米（149.7 英寸） | | 高度 | 3,437 毫米（135.3 英寸） | | 从地板到桌面的高度 | 1,150 毫米（45.3 英寸） | | 台面距地面的高度 | 选项：1,180 毫米（46.5 英寸） | | 机器重量 | 20,000 公斤（44,100 磅） |
| | 占地面积（包括前拳击手 APC 和维护空间） | | 长度 | 6.2米 | | 宽度 | 4.6 米 |
| | 数控设备 | | CNC控制 | 发那科 30i |

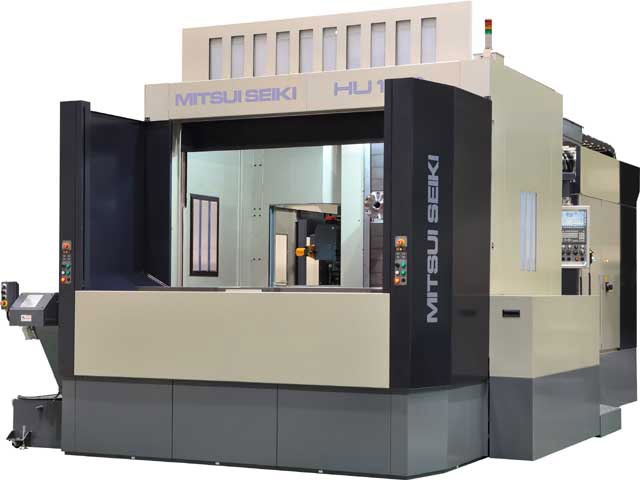

具有 FANUC 30I规格和标准功能的 HU100 型
三井精机高性能加工中心型号 HU100 配备 1,000 毫米（或 900 毫米）方台。采用所有标准设备和功能进行数控，包括自动换刀器，以及用于铣削、钻孔、镗孔、攻丝和铰孔的高性能能力。带有在三相 50/60Hz、200/220 伏交流电上运行的电气设备。
机器规格
| 工作能力 | | 工作台纵向行程（X轴） | 1,300 毫米（51.2 英寸） | | 主轴头垂直行程（Y轴） | 1,000 毫米（39.4 英寸） | | 立柱纵向行程（Z轴） | 1,000 毫米（39.4 英寸） | | 工作台中心到主轴鼻端的距离 | 200 - 1200 毫米（7.9" - 47.25"） | | 工作台面到主轴轴线的距离 | 150 - 1150 毫米 (5.9" - 41.34") |
| | 工作能力选项 | | 工作台纵向行程（X 轴）选项 | 1,600 毫米 (63") 或 2,000 毫米 (79") | | 主轴头垂直行程（Y轴）选项 | 1,200 毫米（47 英寸）或 1,500 毫米（59 英寸） |
| | 工作能力选项 | | 工作台纵向行程（X 轴）选项 | 1,600 毫米 (63") 或 2,000 毫米 (79") | | 主轴头垂直行程（Y轴）选项 | 1,200 毫米（47 英寸）或 1,500 毫米（59 英寸） |
| | 整机盖板与托盘工件干涉 | | 机内 | 1,500 毫米直径（59.1 英寸直径）
| | 在 2APC 中（可选项目：拳击手型） | 1,300 毫米直径（51.2 英寸直径） |
| 轴
移动速度 快速移动速度 | | X、Y 轴 | 15,000 毫米/分钟 (590 ipm) | | Z轴 | 12,000 毫米/分钟 (472 ipm) | | B轴 | 1,980º / 分钟 5.5rpm |
| | 切削进给率 | | X、Y 和 Z 轴 | 0.1 -10,000 毫米/分钟（0.004 - 394 ipm） | | B轴 | 0.1～3,600 o/min |
| | 最小分辨率 | | X、Y 和 Z 轴 | 0.001 毫米 (0.0001") | | B轴 | 0.001º |
| | 位置传感器 | | X、Y 和 Z 轴 | 标准行程机器的精密玻璃刻度反馈（标准）
（X = 51.0"，Y = 39.4"，Z = 39.4"） | | B轴 | 大直径Hurth联轴器（标准） | | B轴 | 旋转感应同步反馈或
数字玻璃秤（选项） |
| | 所需电力 | | 所需电源 | AC 200/220V 三相 50/60HZ, 75 KVA |
| | 需要空运服务 | | 需要空气 | 60-100 @ 25 CFM（干燥清洁的空气） | | 可选 12,000 RPM 及更高转速主轴所需的空气 | 60-100 @ 42 CFM
（干燥清洁的空气） |
| | 机器尺寸（标准机器，包括排屑器） | | 长度 | 7,112 毫米（280 英寸） | | 宽度 | 4,368 毫米（172 英寸） | | 高度 | 3,911 毫米（154 英寸） | | 从地板到桌面的高度 | 1,500 毫米（59.5 英寸） | | 机器重量 | 32,000 公斤（70,400 磅） |
| | 建筑面积 | | 长度 | 7,925 毫米（26 英尺） | | 宽度 | 5,791 毫米（19 英尺） |
| | 数控设备 | | CNC控制 | 发那科 30i |

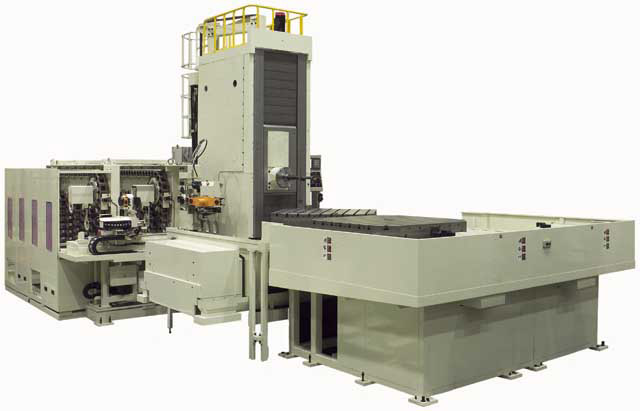

具有 FANUC 30I规格和标准功能的 HU150 型号
三井精机高性能加工中心型号 HU150 配备 1,500 毫米方形工作台。采用所有标准设备和功能进行数控，包括自动换刀器，以及用于铣削、钻孔、镗孔、攻丝和铰孔的高性能能力。集成电路逻辑、闭环、完整的电气设备，适用于三相 50/60Hz、200/220 伏交流电。
机器规格
| 工作能力 | 工作台（X轴）纵向行程：
标准行程 |
1,800 毫米，（70.9 英寸） | | 可选加长行程 | 2,400 毫米，（94.5 英寸） |
主轴头（Y轴）垂直行程
标准行程 |
1,500 毫米，（59 英寸） | | 可选加长行程 | 1,800 毫米，（70.9 英寸） | | 可选加长行程 | 2,000 毫米，（78.7 英寸） |
立柱（Z轴）纵向行程
标准行程 |
1,200 毫米，（47.2 英寸） | | 可选加长行程 | 1,500 毫米，（59 英寸） |
工作台中心到主轴鼻端的距离 |
300 - 1500 mm
(11.8" - 59") (0 ~ 1500mm 适用于 300mm
套筒式机器 - 包括套筒行程) | | 工作台面到主轴轴线的距离 | 0-1500 毫米，(0"- 59") |
| 整机
盖板与托盘工件干涉 | | 机内 | 2,200 mm Ø (86.6" Ø) X 轴在中心行程 | 带有可选的 2 Pallet APC
可选项目 |
Boxer 型 APC，2,000 毫米 Ø，(78.7" Ø) | | 可选项目 | 前转 APC：2,600 mm Ø, (102.3" Ø) |
| 进给率（X、Y、Z 和 B 轴）
快速移动 | | X轴 | 7,000 毫米/分钟，（276 IPM） | | Y 和 Z 轴 | 10,000 毫米/分钟，（394 IPM） | | B轴 | 2,000º / 分钟，5.5 RPM |
| | 切削进给 | | X、Y 和 Z 轴 | 0.1 - 4,000 毫米/分钟 (0.004 - 158 IPM) | | B轴 | 0.1 ~ 2,000º / min |
| | 最小分辨率 | | X、Y 和 Z 轴 | 0.001 毫米，(0.0001") | | B轴 | 0.001º |
| | 位置传感器 | | X、Y 和 Z 轴 | 线性标尺反馈系统精密玻璃标尺（标准） | | B轴 | 旋转感应同步反馈或数字玻璃秤 |
| | 所需电源 | | 需要电气服务 | 50/60HZ, 200Amp, 65KVA |
| | 需要空气 | | 需要压缩空气服务 | 60-100 @ 25 CFM
（干燥和清洁空气）
注： 42 CFM 用于 12,000 RPM 及更高的主轴 |
| 机器尺寸
（标准机器，包括 2 个 APC 和排屑器） | | 长度 | 9,400 毫米，（31 英尺） | | 宽度 | 5,871 毫米，（19.3 英尺） | | 高度 | 5,125 毫米，（16.8 英尺） | | 从地板到桌面的高度 | 1,750 毫米，（69 英寸） | | 机器重量 | 37,275 公斤，（70,400 磅） |
| | 建筑面积 | | 长度与可选的 2 APC FBP | 12,500 毫米，（41 英尺） | | 宽度 | 8,840 毫米，（29 英尺） | | 高度 | 6,400 毫米，（21 英尺） |
| | 数控设备 | | CNC控制 | 发那科 30i |

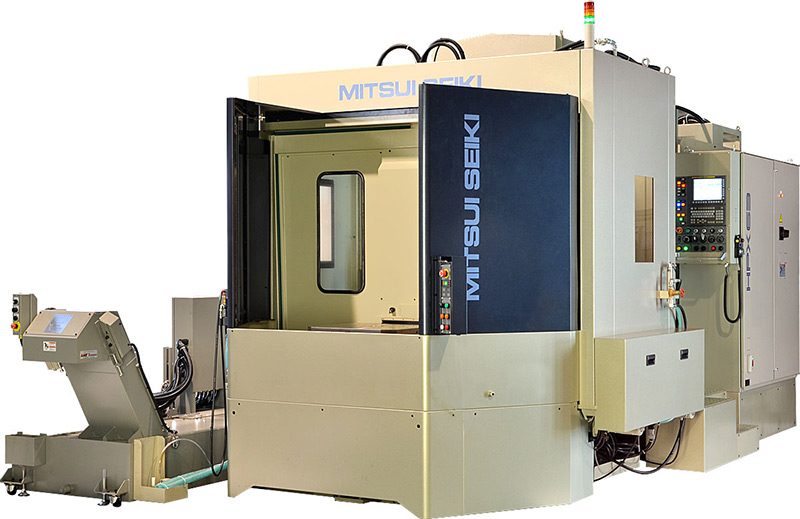

HPX63 II 型
规格和标准特性
生产性高精度零件加工对机床有哪些要求？机器不仅必须达到所需的零件精度，还必须保持热稳定性并产生零件输出生产率，以实现有效的成本效益。机器操作员需要轻松访问装载/卸载站中的零件/夹具以进行设置，并且必须能够访问工作封套中的零件，以适应在零件加工过程中发生的工具检查、公差偏差和意外问题。机器必须符合行业要求的新环境标准。
HPX63 II 卧式加工中心旨在将这些功能融入行业最高标准。
机器规格
| 中风 | | X轴 | 1000 毫米 | | Y轴 | 800 毫米 | | Z轴 | 900 毫米 | | 工作台面到主轴中心线的距离 | 150mm ~ 950mm | | 工作台中心线到主轴量规线的距离 | 150mm ~ 1050mm |
| | 桌子 | | 托盘尺寸 | 630 毫米 x 630 毫米 | | 表索引度 | 1°（360 位置） | | 表索引时间（90°） | 4 秒。 | | 托盘表面图 | 24-M16 丝锥 | | 最大限度。工作直径 X 高度 | φ1050mm×1050mm | | 最大限度。重量许可 | 1200公斤 |
| | 主轴 | | 锥度 | ISO 7/24 锥度 No. 50 | | 主轴转速 | 15 ~ 6.000min -1 | | 主轴电机功率 | 18.5/15kw (30 分钟/续) | | 最大限度。扭矩（30 分钟） | 600牛米 | | 主轴直径 | φ100mm |
| | 速度 | | 快速（XYZ轴） | 32米/分钟 | | 切削进给（最大）（XYZ轴） | 32米/分钟 |
| | 设定单位 | | 最小/指挥单位 | 0.0001mm |
| | 位置传感器 | | XYZ轴 | 线性刻度 | | B轴 | 大炉床联轴器 |
| | 装甲运兵车 | | 风格 | 2APC前转式 | | 托盘更换时间 | 15 秒。 |
| | 空中交通管制 | | 刀具存储容量 | 60个存储 | | 最大限度。刀具长度 | 500mm | | 最大限度。工具直径 （使用相邻工具） | φ125mm | | 最大限度。工具直径 （无相邻工具） | φ265mm（全圆） | | 最大限度。工具重量 | 25公斤 | | 换刀时间（芯片到芯片） | 9 秒。 |
| | 定位精度 | | 定位精度 | ±0.001mm | | XYZ轴、B轴（1°规格） | ±2 秒。 | | XYZ轴、B轴（0.001°规格） | ±3 秒。 |
| | 重复性 |
| ±0.001mm | | 1°规格 | ±1 秒。 | | 0.001°规格 | ±1.5 秒。 |
| | 机器重量 | | 机器重量 | 18000公斤 |
|
