高刚性超声波工具单元的介绍

时间：2022-09-23来源：佚名

高刚性超声波工具单元的介绍







高刚性超声波工具单元的介绍


概述

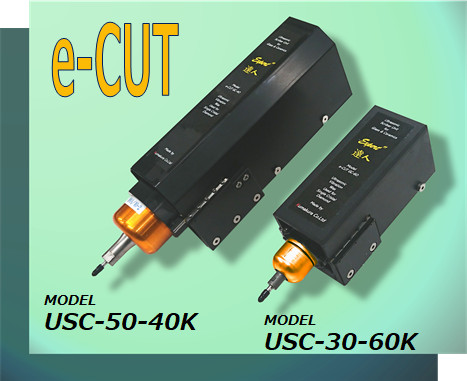

　高刚性超声波工具单元“e-CUT”
　通过在前端安装切割刀片、冰雹刀片、硬质合金砂轮和单晶金刚石并
　用超声波振动它们，
　您可以进行切割、整形和划线超声波的帮助。
　通过赋予主体刚性，
　可用于玻璃和金属的切割、剥离、压痕等，这在以前是不可能的。
　通过在现有机器上安装高刚性超声波刀具单元“e-CUT”，
　可以进行超声波辅助加工。

　适用材料：
　　玻璃、碳纤维、片状食品、泡沫材料、
　　PET等树脂薄膜、光学透明胶片（OCA）、
　　铝箔、不锈钢箔、柔性基板（FPC）、
　　陶瓷基板等

　* 要求测试加工请咨询我们。


规格型号　　USC-50-40K

系统配置

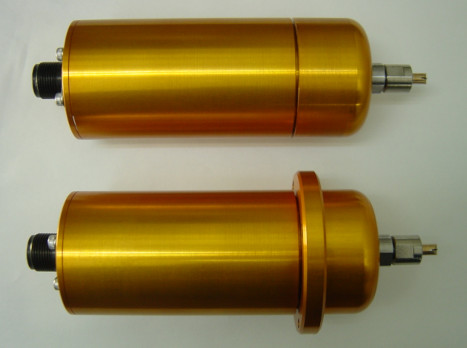

车身尺寸φ50mm（法兰：φ65mm）x 120mm
*不包括突出部分
筒夹专用筒夹
体重650克
专用振荡器
输出功率150VA/250VA 最大
振幅pp 15μm
电源电压单相AC100V±10%
振荡频率39kHz±1.5kHz
报警电路电源电路异常、过载、BLT断线等
功能遥控功能（外部开/关控制）
振荡方式PLL频率自动跟踪方法
振荡器尺寸170(W)×280(D)×100(H)mm
配件
交流电源线
遥控线
BLT 线


规格型号　　USC-30-60K

系统配置
车身尺寸φ30mm×120mm（不含工具）
工具接头M4螺丝紧固
体重160克
单位毛重733克
专用振荡器
输出功率150VA/250VA 最大
振动幅度范围pp 10.8μm
电源电压单相AC100V±10%
振荡频率60kHz
报警电路电源电路异常、过载、BLT断线等
功能遥控功能（外部开/关控制）
振荡方式PLL频率自动跟踪方法
振荡器尺寸135(W)×350(D)×200(H)mm
配件
交流电源线
遥控线
BLT 线
　*选项：用于划线的Z轴单元*特殊订单规格： 　　　　　　　　我们设计和制造

配备高刚性超声波工具单元“e-CUT”的系统设备。


高刚性超声波工具单元的介绍

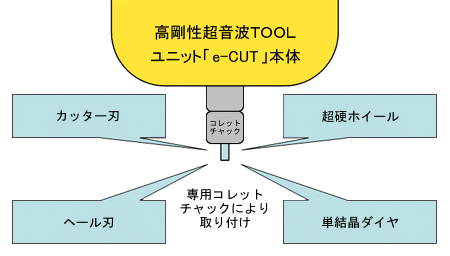

工具安装图

高刚性超声波工具单元的介绍
用于划线的可选产品 Z 轴单元

高刚性超声波工具单元的介绍
高刚性超声波工具单元的介绍
e-CUT (40kHz) 专用振荡器
各种 e-CUT (40 kHz) 专用工具



高刚性超声波工具单元的介绍
高刚性超声波工具单元的介绍
直接式划线设备
的安装示例
R/圆形划线设备
上的安装示例



高刚性超声波工具单元的介绍
高刚性超声波工具单元的介绍
超声波切割机切割
树脂片
超声波成型机（剥离）
锂离子电池
不锈钢容器的无污染开口



高刚性超声波工具单元的介绍
高刚性超声波工具单元的介绍
超声波划线
（立柱轮）
玻璃划线
超声波玻璃划片（横截面）



高刚性超声波工具单元的介绍
超声波切割图案示例



高刚性超声波工具单元的介绍
高刚性超声波工具单元的介绍
超声波划线器（立柱轮）
超声波划片（单晶金刚石）



高刚性超声波工具单元的介绍
高刚性超声波工具单元的介绍
超声波切割
超声波成型机（硬质合金硬质刀片）



高刚性超声波工具单元的介绍
高刚性超声波工具单元的介绍
玻璃划线示例 (1) 厚度 t0.7
左：划线面 (×200) 右：解理面 (×200)



高刚性超声波工具单元的介绍
高刚性超声波工具单元的介绍
玻璃划线示例 ② 厚度 t0.05
左：划线面（×200） 右：解理面（×2000）
