对位平台的功能及作用
时间：2022-09-23作者：佚名
|

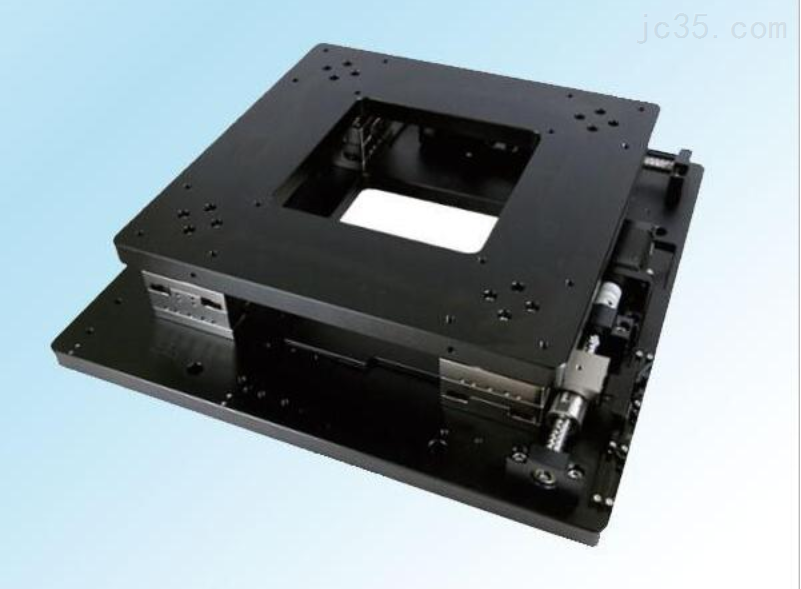

对位平台的功能及作用 对位平台是源自于德国,采用的方式是用pin针拨动有着磁力开关的frame,让上方不动的玻璃得以和下方的框架结合，到了日本则被改为以电的三向UVW来命名的UVW平台,然后以此为蓝本,工程师再将其缩小,并大大的降低了高度,组合出了现在常看到的XXY形式的对位平台。原始的磁力开关也进化到以导轨甚或交叉导轨组装的单体模组,以及由三轴电机甚或四轴电机带动的高精度对位平台。 由于人工加工带来的众多诸如良品率低，生产速度低，加工精度低等情况，对位平台慢慢的就应运而生，并且在未来将会是自动化生产中更加*的产品。 对位平台的作用 目前，对位平台主要应用于高速、高精度等产业。例如半导体业的晶圆切割,封装检测,PCB制造业的曝光机,网印机,贴合机,压合机,PCB板裁切,手机制造业,LCD/LED面板制造业,太阳能产业的太阳能板银丝印刷。 对位平台的功能 对位平台是一种利用XY方向的一定单元加上θ角的微量转向,达到两个工作物体组合的功能性部件。 对位平台的分类 XXY 对位平台:就是二个X轴向电动模组,以及一个Y轴向模电动组加上一个自由轴模组组成的XXY对位平台,他可以利用个轴模组内加装的转盘,在XXY軸同動時產生出θ角的微量旋转。此种精度非常高。 XYθ 对位平台:就是以一组X,一组Y向的模组,叠加起来,在上方安置一个旋转机构,成为一个XYθ对位平台,一般精度比较低。 UVW 对位平台: 就是以两组X电动模组,一组Y向的电动模组,叠加起来,在上方安置一个电动旋转机构,成为一个UVW对位平台。 XXYY 对位平台:顾名思义就是二个X轴向电动模组,以及二个Y轴向电动模组组成的XXYY对位平台,精度,对位速度,机体的刚性都是相对上项各种产品中,制造难度也的。 |
