桥式钢制拖链的支撑板形式

桥式钢制拖链的规格型号从TL45到 TL250，多种型号选择，内宽按内置的线管需要的空间定制，弯曲半径有不同的选择，长度可按需要组装。但是，在选型时，还需要注意支撑板的选择，有 I型、II型打孔式、 III型框架式，接下来详细的跟大家说一下。

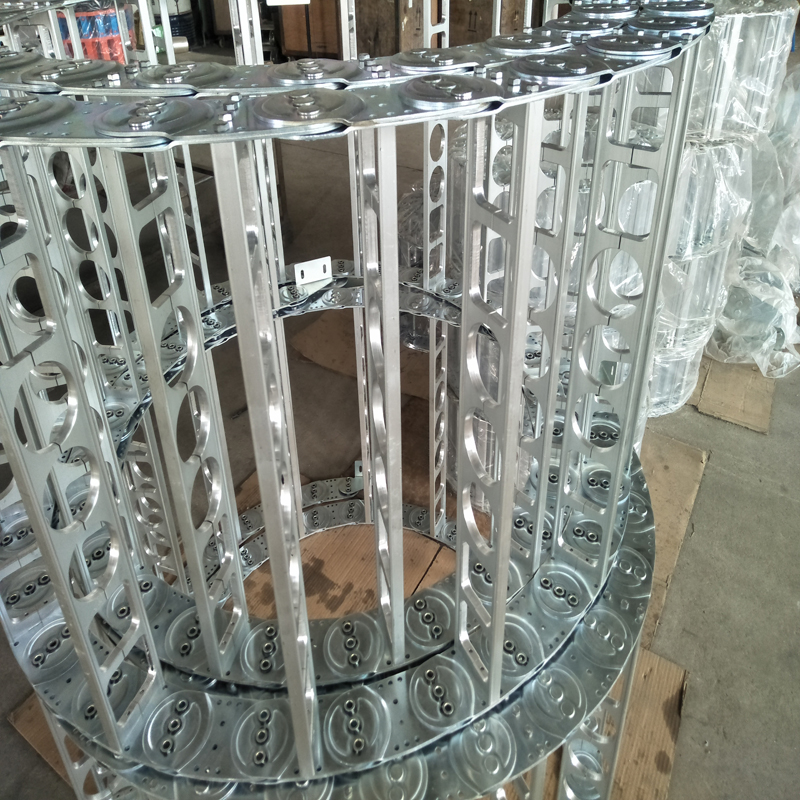

I型打孔式：它属于整体式，一般用在不拆装，重量比较大的场合，因为它的支撑板是一个整体式，只能由打好的孔位将线管穿入内部。所以，线管的两端接头要小于等于线管的直径，或是先不安装，穿好线后在安装。

II型打孔式：属于上下分开式，便于时常拆卸检测，可直接穿线，可以先将支撑板上面安装好，将线管布好后在安装上面的支撑板。这种形式用的比较多。

III型框架式：这种形式多用于，线管种类比较，线管直径差异比较大情况，可使用隔离片将内置的线管分离开来。
