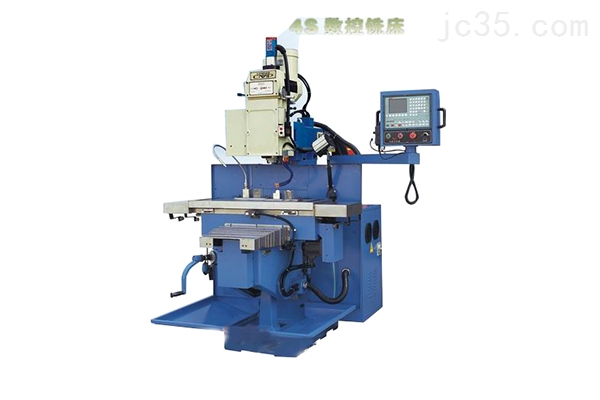

东莞铣床的结构布局

　　东莞铣床的布局应兼具铣床优良的精密度、弯曲刚度、抗振性和耐热性等构造特性。运动规定与生产加工作用同样的数控车床，构造的空间布局不一样，构造特性是有差别的。T形床体布局的优势：刚度好。条式立杆布局的优势：热形变对加工精度的危害小。

　　东莞铣床主传动系统包含主轴电动机、传动系统和主轴构件。因为主传动系统的调速作用一般选用变频式或沟通交流伺服电机主轴电动机，根据同步带轮推动主轴转动，针对输出功率很大的数控铣床，为了更好地完成低速档大转距，有时候加一级或二级或多级别传动齿轮降速。针对经济实用数控铣床的主传动系统，则选用一般电动机根据V带、塔轮、手动式传动齿轮变速器推动主轴转动。根据更改电动机的布线方式和手动式换档方法开展有级调速。主轴具备数控刀片全自动卡紧和松掉组织，用以固定不动主轴和数控刀片的联接，由蝶形弹簧、支撑杆和汽缸或液压系统构成。主轴具备吹气检查作用，在数控刀片松掉后，向主轴锥孔吹气检查，做到清理锥孔的目地。

　　进给伺服系统即进给驱动设备，驱动设备就是指将伺服电机电动机的转动运动变成操作台直线运动的全部机械设备传动齿轮，关键包含降速设备、丝杆螺母副及导向性元器件等。在数控铣床上，将回转运动与直线运动相互变换的传动装置一般选用双螺母滚珠丝杆螺母副。进给系统软件的X、Y、Z轴传动系统构造使伺服电机电动机固定不动在支撑座上，根据弹性联轴器推动滚珠丝杠转动，进而使与操作台联接的螺母挪动，完成X、Y、Z轴的进给。
