HIWIN PG型式定位型直线导轨的构造与特性

HIWIN PG型式定位型直线导轨的构造与特性

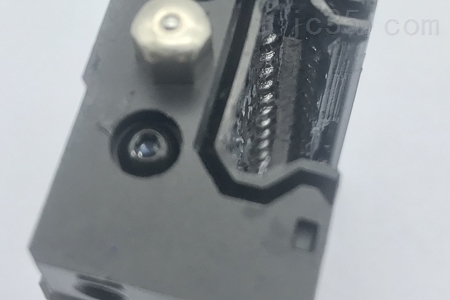

(1) 定位直线导轨构造
PG系列为一整合直线导轨与位置量测器之直线导轨模块，可提
供线性导引及位置回馈之功能。

(2) 定位直线导轨的特性
1. 整合直线导轨及编码器于一体，大幅增加空间效益。
2. 兼具直线导轨高刚性及磁性编码器高精度之优点。
3. 内藏式尺身及感应读头，不易受外力破坏。
4. 讯号感应属非接触性，产品寿命长。
5. 可做长距离之量测(磁性尺身部份可达30m)。
6. 量测特性，不因含油、水、粉尘及切削屑之恶劣工作环境
而改变；另对震动、噪音及高温之环境亦可胜任。

7. 分辨率佳。
8. 安装容易。
滑块
导轨
磁性尺
感应讯号线
(1, 2, 3, E: 其他)
(单位: m)
端盖
(内含感应组件)
