角度头侧铣头相关知识介绍-齿轮的应用介绍

时间：2022-09-23作者：佚名

角度头侧铣头相关知识介绍-齿轮的应用介绍

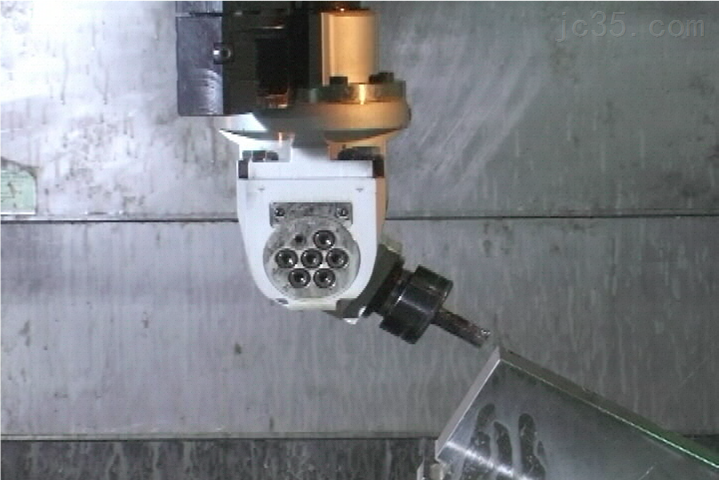

角度头侧铣头的主要是由刀柄，轴承，齿轮，本体以及横向轴所构成。径向动力刀座同样也需要使到轴承及齿轮。本篇将针对角度头侧铣头及动力刀座内部重要的的齿轮做个介绍，让使用者了解齿轮的种类以及每种轴承的特性说明。

角度头侧铣头相关知识介绍-齿轮的应用介绍

1.齿轮之传动，为滚动中带滑动，其用途为：

A.传达动力
B.改变运动方向
C.改变转速或扭力

角度头侧铣头相关知识介绍-齿轮的应用介绍

角度头侧铣头相关知识介绍-齿轮的应用介绍

2. 齿轮的分类

以轴性区分

A.平行轴: 正齿轮、螺旋齿轮、内齿轮、齿条及螺旋齿条
B.直交轴: 直齿伞形齿轮、弯齿伞形齿轮、零度伞形齿轮
C.错交轴: 交错轴螺旋齿轮、蜗轮蜗杆、戟齿轮

种类	说明	特点介绍

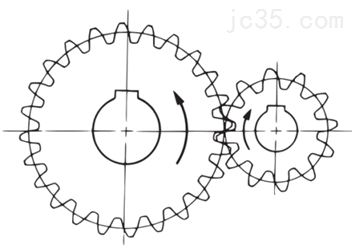

正齿轮	齿筋与轴心平行的圆筒齿轮	1.制作简单。 2.可获得高精度的产品。 3.没有轴向推力的发生。 4.最被广泛使用的齿轮。

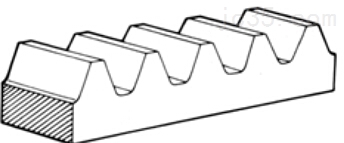

齿条	与正齿轮咬合的直线条状齿轮，可以看成是标准圆直径无限大的正齿轮之特殊情况。	1.用于回转运动与直线运动间之转换。
内齿轮	齿位于圆筒或圆环内侧之齿轮是为内齿轮，能与内齿轮咬合的齿轮就只有外齿轮。	1.内齿轮和外齿轮间的相互咬合，其间两轴的回转方向是相同的。 2.大(内)齿轮(内)与小(外)齿轮之齿数差有一定的限制。 3.一般而言是由小(外)齿轮带动大(内)齿轮来传动。 4.由于构造简单，可达到小型化的目的。
螺旋齿轮	齿筋为螺旋线的圆筒齿轮	1.比正齿轮强度强。 2.震动及噪音较正齿轮小。 3.缺点会产生轴向推力。 4.必须螺旋角相同但旋向相反才可以咬合运转。
螺旋齿条	与螺旋齿轮相咬合的条状齿轮，相当于螺旋齿轮的节径变成无限大时的情形。
人字齿轮	齿筋为左旋及右旋的两个螺旋齿轮组合而成的齿轮，有不产生轴向推力的优点。
直齿伞形齿轮	齿筋与节锥的母线一致的伞形齿轮，在直交轴齿轮中应用广泛。	1.制作较为简单。 2.伞形齿轮的减速范围大约以1：5 为上限。
弯齿伞形齿轮	齿筋为曲线，带有螺旋角的伞形齿轮。	1.较直齿伞形齿轮的齿承面积、强度、寿命皆来得大。　　 2.减速比也可以比直齿伞形齿轮来得大些。　 3.噪音较小，传动效率也比较好。 4.制作上比较困难。
零度伞形齿轮	螺旋角为零度的弯齿伞形齿轮。同时具有直齿和弯齿伞形齿轮的特征	1.作用在齿轮上的力与直齿伞形齿轮相同。 2.比直齿伞形齿轮强度高、噪音低（就一般而言）。 3.因为可以进行磨齿加工，可以生产出高精度齿轮。
交错螺旋齿轮	螺旋轮组在交错轴间传动的齿轮，其工作轴心既不平行也不相交的传动场合使用。	1.除了减速的场合外，于增速的情形下也可使用。 2.交错螺旋齿轮的传动，在齿面接触为点接触，因此比较容易磨耗。 3.运转虽然平稳，但不适用于大马力的传动。
蜗杆及涡轮	齿数较少呈螺旋状的一方称之为蜗杆，而和蜗杆相咬合的另一方称之为蜗轮。	1.以一段减速即可获得高的减速比。 2.咬合传动圆滑安静，但效率低。 3.由于蜗轮齿轮有自锁作用，因此通常只使用在蜗杆带动蜗轮的减速场合。

正齿轮	齿条	内齿轮与外齿轮

螺旋齿轮	螺旋齿条	人字齿轮

直齿伞形齿轮	弯齿伞形齿轮	零度伞形齿轮

圆桶蜗杆组	交错螺旋齿轮	面齿轮

鼓形蜗轮组	轧齿轮
