沧州钢铝拖链的结构和特点

一、钢铝拖链的结构

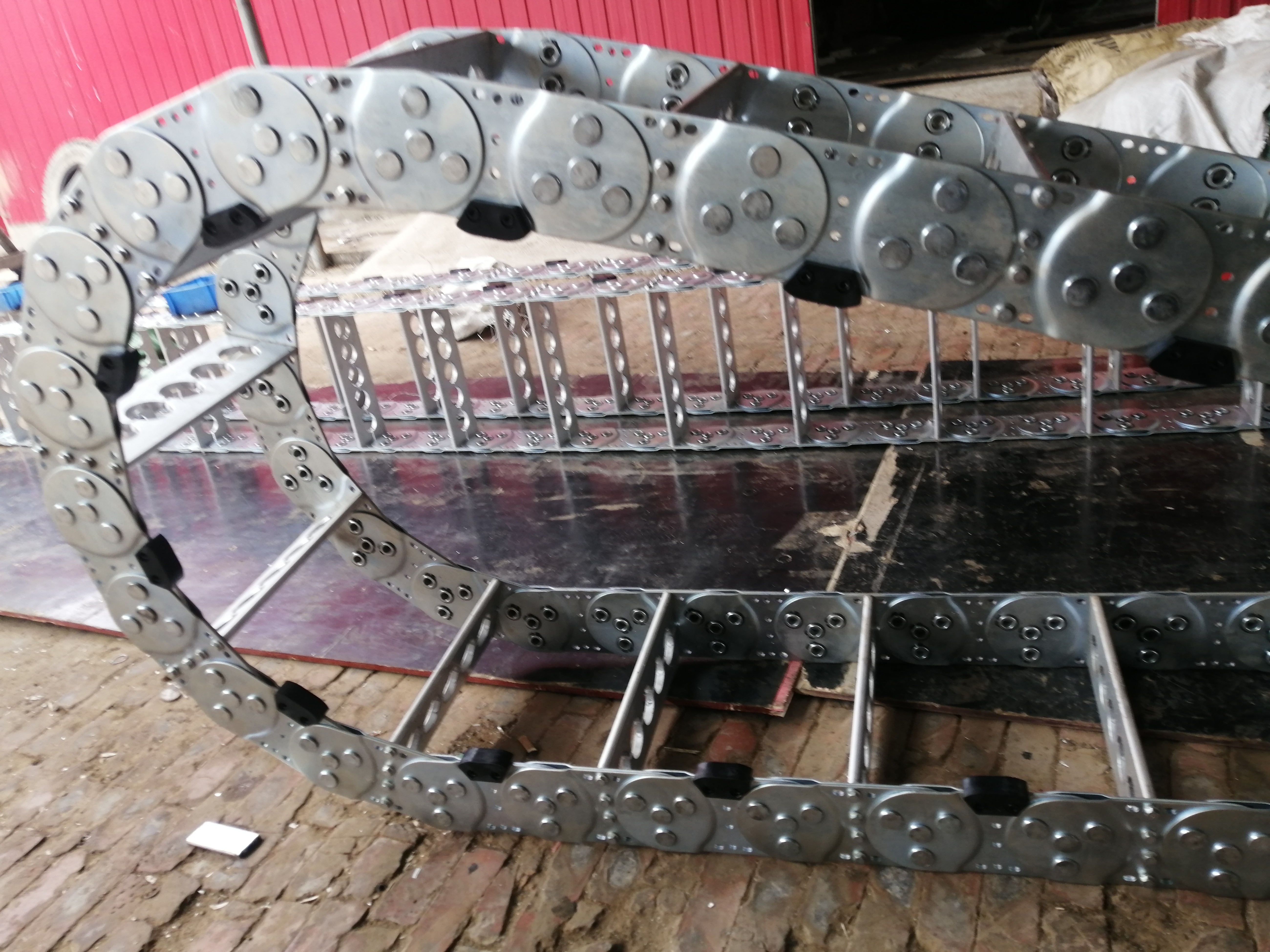

　　钢铝拖链分为TL系列钢铝拖链和TLG系列钢铝拖链，外形与坦克链相似，由众多单元链节组成，链节之间转动自如。相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。单元链节由左右链板和上下盖板组成，钢铝拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。另可提供分隔片，将拖链内空间按需要分隔开。
　　二、钢铝拖链的特点
　　钢铝拖链适用于所有传动方式，可随意加长和缩短，TLG型钢铝拖链可承载更多数量及重量较大的电缆及油管，自由悬置长度大，支撑板可根据实际需要定制，也可通过改变销轴来改变弯曲半径。

1、根据支撑板最大孔径Dma来确定链板高度hg和拖链型号。
　　2、支撑板内腔孔径D1=d 约等于0.1d（取整数）。其中d=电线、电缆、液、气软管的外径。
　　3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径：
　　1）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时，可选用分开式类型支撑板；
　　2）当拖链需承载较大管、缆负荷时，应选用高强度支撑板型-整块式；
　　3）安装管缆的规格品种较多时，可选用框架式支撑板。
　　4、机床拖链使用场合受限制条件、或受环境影响，需采用钢带防护支撑板时。
　　5、根据安装管缆的数量来决定支撑板宽度b1,从而得知拖链宽度B。
