HSK和BT刀柄结构及特征
|
高速切削或超高速切削的速度是普通切削加工的5-10倍，研究表明，随着切削速度的提高，切削力会降低15%-30%以上，切削热量大多被切屑带走，加工表面质量可提高1-2级，生产效率的提高，可降低制造成本20%-40%。所以高速切削的意义不仅仅是得到较高的表面切削质量。
国外对高速切削技术的研究较早，可追溯到20世纪60年代。目前已应用于航空、航天、汽车、模具等多种工业中的钢、铸铁及其何金金、吕、镁合金、超级合金（镍基、铬基、铁基和钛基合金）及碳素纤维增强塑料等符合材料的加工，其中已加工铸铁和铝合金较为普遍。加工钢和铸铁及其合金可达到500-1500m/min,加工铝及其合金可达到3000-4000m/min。 我国在高速切削领域方面的研究起步较晚，20世纪80年代才开始研究高速硬切削。刀具以高速钢、硬质合金为主，切削速度大多在100-200m/min,高速钢在40m/min以内。切削水平和加工效率都比较低。近年来，虽然对高速切削技术已有比较深的认识，进口的部分数控机床和加工中心中也能达到高速切削加工的要求，单由于刀具等原因，高速切削技术应用也较少。目前主要在模具、车、航空、航天工业应用高速切削技术较多，一般采用进口刀具，仪加工铸铁和铝合金为主。 高速切削技术主要分为两方面，一方面是高速切削刀具技术，包括刀具材料、刀柄和刀夹系统、刀具动平衡技术、高速切削数据库技术、检测与检测系统等；另一方面是高速数控机床技术，包括机床整机结构的静动热态特性、电主轴、直线电机进给系统、数控与伺服系统的高速及高加速度性能、轴承润滑系统、刀具冷却系统等。

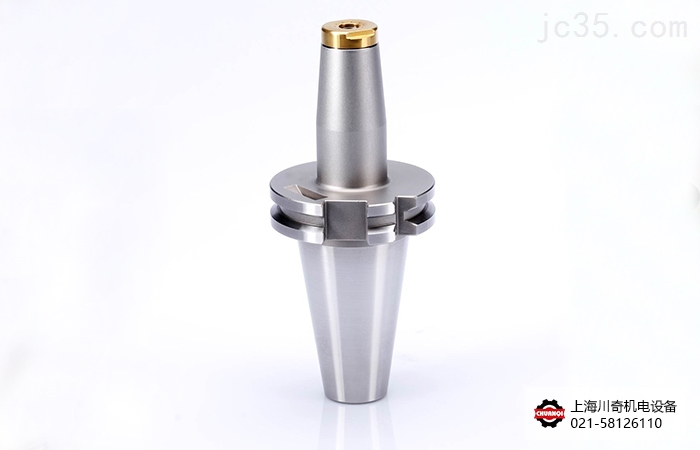

典型刀柄结构及其特征 BT刀柄

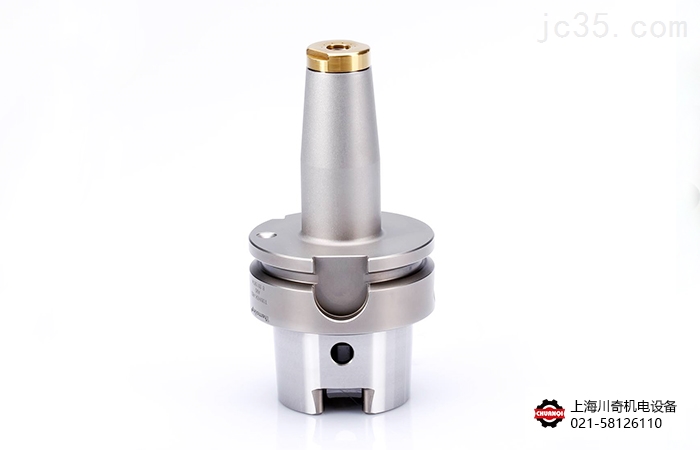

HSK刀柄 HSK刀柄锥度结构形式与常用的BT刀柄不同，它是一种新型的高速空心锥形刀柄，采用锥面与端面双重定位的方式，在足够大的拉紧力作用下，HSK 1:10空心刀柄锥柄和主轴1:10锥孔之间在整个锥面和支撑平面上产生摩擦，提供封闭结构的径向定位。平面夹紧定位防止刀柄的轴向窜动。HSK短锥柄部长度短（约为标准BT锥柄长度的1/2）、重量轻，因此换刀时间短。在整个速度范围内，HSK锥柄比BT（7:24）具有更大的动、静向刚度和良好的切削性能。可分为A、B、C、D、E、F型。国内采用A型、C型、E型标准的较多 。
德国Diebold是HSK标准制定的参与者，生产HSK接口的全系列刀柄，如HSK20、HSK25、HSK32、HSK40、HSK50、HSK63、HSK80、HSK100接口刀柄，覆盖了市场上所有的装夹形式，包括：热胀式、筒夹式、液压式、侧固式等。同时也提供HSK、BT、SK、BBT刀柄锥度检测设备。 |
