全自动液压滚丝机工作原理

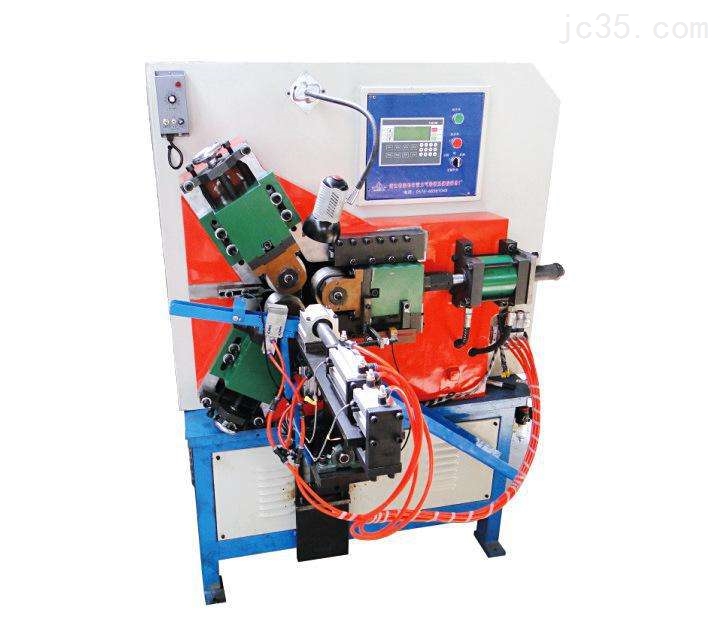

新型液压滚丝机特点：本机的两主轴作同步、同方向转动，活动主轴在液压压力推动下作水平方向的进给运动，两滚丝轮液压工件，使之成为要求的螺纹及其它形状。本机的两主轴中心距调整为两主轴座分别对中调整，即工件滚压时处于机器中心位置。液压长工件应使工件穿过传动箱较为方便。

全自动液压滚丝机上冷轧加工小模数渐开线花键的原理。L、R是参数相同的一对渐开线滚轧轮，分别装置在滚丝机的两根主轴上，同时可以在传动安排的驱动下同向同步旋转。R轮可由油缸驱动进行径向进给运动，L轮能够经过调整安排的调整和R轮在工件P外表的压痕重合。与此同时，便于装夹工件，滚轧轮的布局尺度、形位公差以及技能需求参照滚丝轮及其圆柱丈量齿轮制定，滚轧轮的公法线长度或者是跨棒距M按齿轮工中花键材料核算，所需要的材料可以选用Cr12MoV（硬度59～62HRC）

1、我们将它的剥肋装置称为"傻瓜型"，也就是易学易懂，剥肋尺寸的稳定性非常的好;
