中空旋转平台选型需要考虑的参数

中空旋转平台是一款用于多种旋转运动场合，可取代DD马达与凸轮分割器，有明显的优势，集高传动效率、高精度、高钢性、高性价比于一身的产品，可轻易与任何伺服马达与步进马达组合，皆为高性能产品，具有高载重、高精度的重复定位性能。

　　那么如何选择中空旋转平台呢：

　　1、首先需要我们要确定转盘直径(客户工作面)、转速、盘面负载等，有了这些参数，我们就能选出大概的型号、计算扭矩、惯量、速度比、匹配电机的功率，精度误差，预留的安全系数值是否满足使用要求。

　　2、操作如下：根据工件尺寸选择转盘大小，根据转盘大小缩小选型范围;根据转速、传递力矩、选择减速比;根据安装方式，选择定位方式;根据工况要求，选择精度。

　　3、根据相应数据，如所需转矩(T)，它是通过摩擦阻抗引起的负载转矩与转动惯量引起的加速转矩相加之和乘以安全系数计算得出：

　　所需转矩T=(负载转矩[N.m] 加速转矩[N.m]*安全系数

　　总结就是需了解设备的工况、工位数;一个工位衔接另一个工位的停顿时间、完成一个工位的时间;还有转盘的直径、是否转盘直连转台还是中间有结构件，或者是转盘不规则;每个工位的负载等。

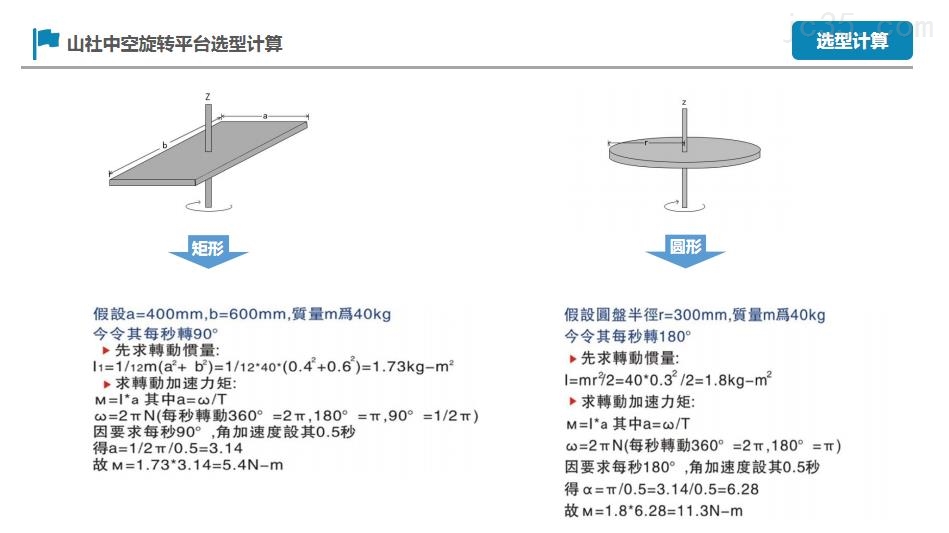

　　可参考山社中空旋转平台选型公式计算：

　　还有不同系列的中空旋转平台减速机采用了不同的支撑轴承，对于中空旋转平台的容许惯性力矩负荷有一定的影响，即型号越大，容许的惯性力矩负荷也越大，但是对于惯性力矩负荷的变位量则越小。

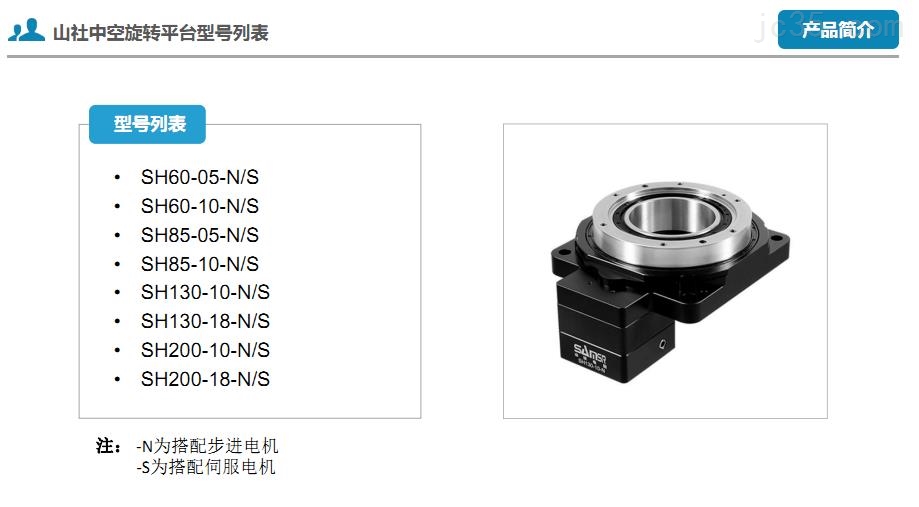

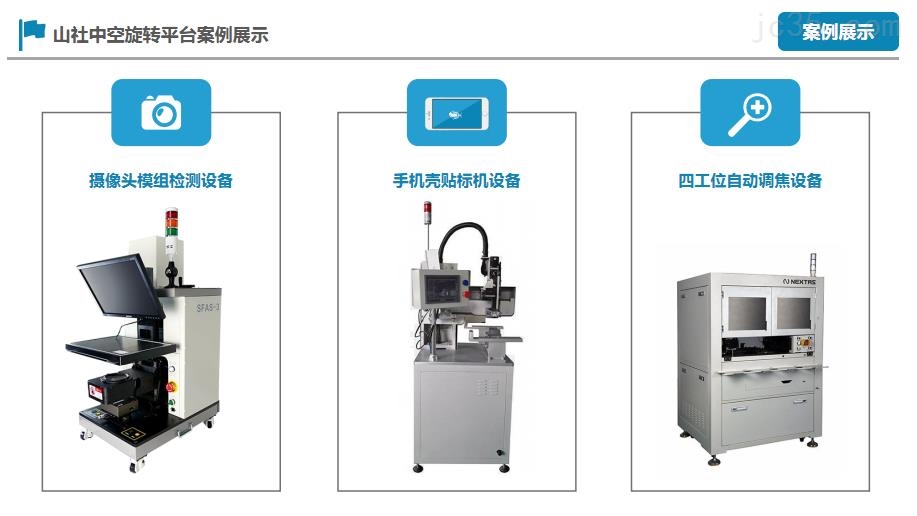

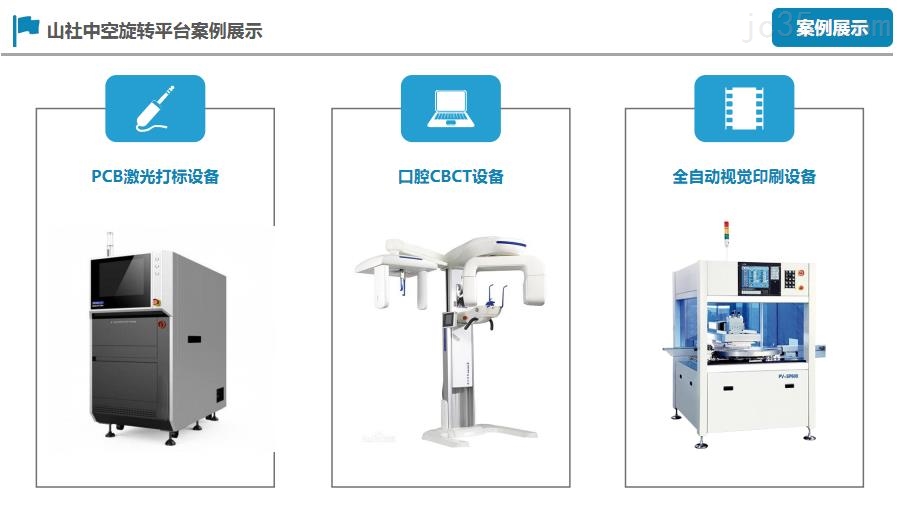

　　我们山社电机供应的常用中空旋转平台系列有SH和电动旋转台，山社中空旋转平台主要典型应用场景：1、精密焊接-激光焊接设备;2、新能源装备-软包设备;3、显示与半导体-光伏设备;4、LED切割;5、检测设备如：摄像头模组检测设备、手机壳贴标机设备、四工位自动调焦设备、PCB激光打标设备、口腔CBCT设备、全自动视觉印刷设备等。
