NR-3060S高速主轴介绍与使用
|
NR-3060S高速主轴介绍与使用
此次，承蒙您购买短冲程高速主轴 NR-3060S，深表感谢。本产品可用于磨削、小口径立铣刀、小口径钻头加工等的马达主轴。使用本产品时必须配备 “E3000控制器”和“无刷马达”和“空气管道套件 AL-0201”。使用本产品之前，为了安全起见，请仔细阅读本说明书和 “E3000控制器”和“无刷马达”和“空气管道套件 AL-C1204”。 1. 安全上的注意事项?标记 使用前，请务必仔细阅读安全上的注意事项，并正确使用。 此处显示的注意事项，有助于产品的安全使用，防止您及他人受到人身伤害以及财产损失。并根据人身伤害及财产损害的大小、迫切程度进行分类。每一项均与安全密切相关，请务必遵守。 2. 特 征 铠装为将不锈钢材料(SUS)经过高硬度热处理和研磨加工成的外径φ30 mm的高速主轴。 此为60,000min-1的对应主轴。 丰富多样的夹头种类。 3. 规格及外观图 3 - 1 规格
型号 NR-3060S 转速 60,000min-1 (连续使用 : 50,000min-1以下) 主轴精度 1μm 以内 重量 260g 63 标准附件 ? 弹簧夹头 φ3.0mm（CHK-3.0） 或 φ3.175mm（CHK-3.175）??1 个 ? 夹头螺母 （K-265）??1 个 ? 扳手 （22 x 27）??1个 ? 扳手 （12 x14）??2个 ? 使用说明书??1本

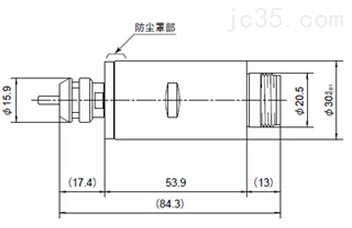

3 - 2 外观图
4. 与马达的连接方法

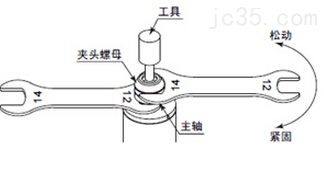

注意 在主轴上安装马达时，清扫连接部，安装时注意不要将灰尘混入内部。另外，安装作业时手要干净，否则脏手会将灰尘带入内部。 1，将马达前部的螺丝对准主轴后部的螺丝朝顺时针方向转动。如果旋转传动用离合器未啮合时，与马达连接的螺丝旋转2圈就不能转动，这时，不可用力紧固，将螺丝稍微旋出后用手指转动，使离合器啮合后再拧螺丝，最后用附带的27mm扳手紧固。 2，在夹头螺母上套上附带的14mm扳手朝逆时针方向转动，夹头松动后取下工具。(转动约1圈夹头螺母可紧固1次，再次转动后夹头被打开。) 3，插入另外的工具，将夹头朝顺时针方向转动使工具固定。
6. 夹头的更换方法

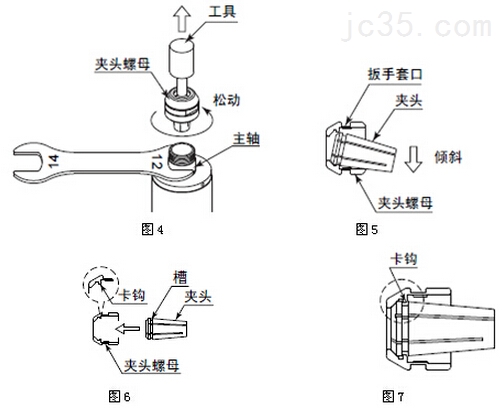

注意 把夹头装到夹头螺母上的时候，请保证使夹头槽准确地进入螺母卡钩。否则在拧紧螺母后，有时夹头会留在主轴内，无法取出。 1， 按照“5. 工具的更换方法”在插入工具的状态下松动夹头螺母，转动夹头螺母直至从主轴上脱落为止，与工具一起从主轴上拔下。然后，再将工具从夹头上取下。(图－4) 2，用手拿住夹头螺母，将夹头朝扳手套口方向倾斜的话，夹头就能取下。如果不能取下夹头时，可将夹头朝另一个扳手套口方向倾斜。(图－5) 3，安装夹头的时候，手持夹头螺母，安装夹头（图- 6）。
7.主轴的安装方法 警 告 安装主轴时，确认支架是否连接在机器地线上。如果未连接的话，会造成故障或漏电时触电的原因。 注 意 安装主轴时，不可使主轴受到冲击或损伤。否则，会造成主轴内部的故障原因。 注 意 将主轴安装在支架上时，请在夹紧推荐范围进行安装。如果超过夹紧推荐范围时，会给轴承等造成影响导致旋转不良或故障的原因。 |
