RSK新泻理研偏摆仪介绍及使用说明

RSK新泻理研偏摆仪介绍及使用说明

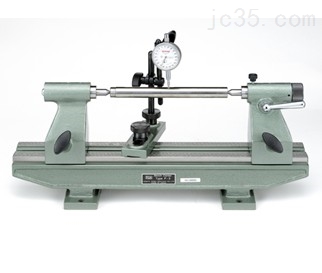

偏摆仪由固定座、、仪座、百分表卡子、支架座、偏心轴手把、活动座、紧定手把、球头手柄组成。常用于检测轴类、盘类另件的径向跳动和端面园跳动。常见的偏摆仪的规格有P-1、P-2、P-3、NO.2等。

由优质铸铁，精磨制成。

用途广泛，如测量机械工具、桥木、齿轮等偏心和检查不同部件的圆柱度。

备注：不含表（推荐使用日本PEACOCK孔雀百分表）

偏摆仪使用注意事项：

1，使用前先清除机体表面的油渍、灰尘。

2，使用过程中，防止工件脱落砸伤机器本体。

3，使用完毕后,偏摆仪机身擦拭防锈油防止干燥位置。

偏摆仪参数：

型号

台长(㎜）

台宽(㎜）

台高(㎜）

中心距（㎜）

可测直径(㎜）

台面平行度
（μ）

台面/中心测定面平行度（μ）

中心顶针/测定面平行度
（μ）

使用
顶针

重量
（㎏）

P-1

380

81

65

150

110
