NAKANISHI高速主轴控制器操作面板介绍 承蒙您购买NAKANISHI高速主轴产品,下面为您介绍高速主轴控制器E3000即NE211控制器操作面板。

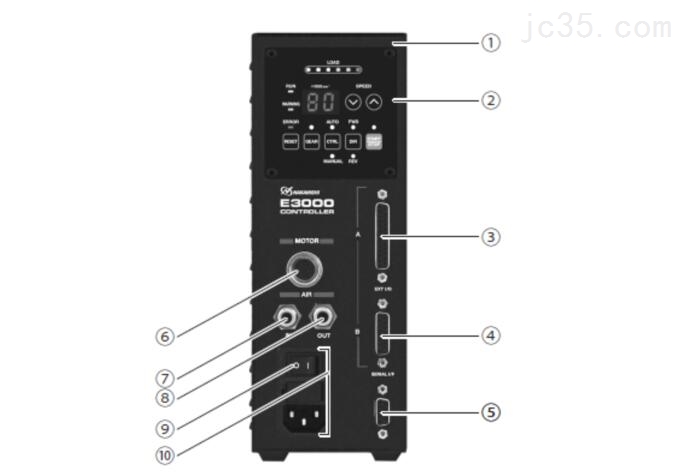

① 控制器 ② 操作面板 ③ 外部输入/输出连接器A 输出来自外部机器的控制输入和运转状态。不使用时，为了防尘和安全，请把附属的连接器盖装在外部输出/输入连接器A上。 ④ 外部输入/输出连接器B 对紧急停止信号的输入以及运转状态进行输出。有关信号具体内容，请参阅：/Article/NAKANISHIwaibutongxun_1.html 不使用时，为了防尘和安全，请把附属的连接器盖装在外部输出/输入连接器B上。 ⑤ 选择通信用连接器 用于与E3000 选择器通信的连接器。关于连接方法，请参照E3000 选择器的使用说明书。 不使用控制器时，为了防尘、安全，请务必将附属的选择通信用连接器盖安装在选择用通信连接器上。
！注 意 请勿将选择通信用连接器和E3000 选择器之外的机器进行连接。连接E3000选择器之外的机器，将会导致控制器故障。
⑥ 马达连接用连接器 连接马达主轴的马达线的插头。 ⑦ 空气输入接头 入用于冷却马达主轴的空气。需要调整为0.25 ～ 0.3MPa 的清洁干燥空气。空气消耗量大约是30N? / min 。 ！注 意 请注意气压不足时，马达主轴将不会旋转。 ⑧ 空气输出接头 连接可向马达主轴提供冷却空气的风管。 ⑨ 电源开关 用于打开/关闭电源的开关。开关的标识[I]一侧是打开，标识[O]一侧是关闭。 ⑩带电源保险丝的进风箱 插入附属的电源线插头。 管型保险丝（附属品）有2个，请务必使用规格的保险丝。更换保险丝时，请参照P11 [7. 保险丝的更换方法]。 如有不明确,请联系NAKANISHI高速主轴代理商春亨工具. |
