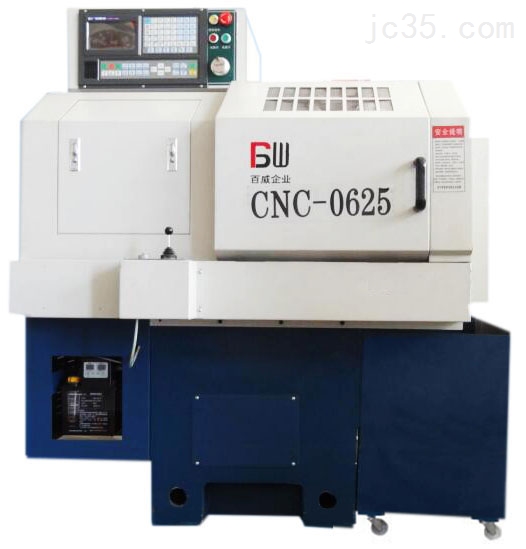

小型数控机床其他液压系统

回转刀架动作

双面铣机床厂家回转刀架换刀时，首先是刀盘松开，之后刀盘就转到的刀位，最后刀盘复位夹紧。刀盘的夹紧与松开，由一个二位四通电磁阀4控制。刀盘的旋转有正转反转两个方向，它由一个三位四通电磁阀3控制，其旋转速度分别由单向调速阀9和10控制。

当4YA通电时双面铣机床设备，阀4右位工作，刀盘松开；当8YA通电时，系统压力油经阀3左位一调速阀9一液压马达，刀架正转。若7YA通电时，系统压力油经阀3右位一调速阀10一液压马达，则刀架反转；当4YA断电时，阀4左位工作，刀盘夹紧。

尾座套筒的伸出与退回由一个三位四通电磁阀5控制。当6YA通电时，系统压力油经减压阀8一阀5左位一液压缸左腔；液压缸右腔油液经单向调速阀11一阀5左位回油箱，套筒伸出。套筒伸出时的工作预紧力大小通过减速阀8来调整，并由压力表13显示，伸出速度由速度调速阀11控制。反之，当5YA通电时，系统压力油经减压阀5右位一阀11一液压缸右腔，套筒退回。这时液压缸的油液经电磁阀5右位直接回油箱。套筒退回。

数控机床液压系统特点

（1）采用单向变量液压泵向系统供油，能量损失小。

（2）用换向阀控制卡盘，实现高低压夹紧，并可根据压力表提供的信息分别调节高压与低压时的夹紧力的大小适应不同的双面铣机床价格。

（3）用液压马达实现刀架的转位，可完成无级调速，并控制刀架的正、反转。

（4）用换向阀控制尾座套筒油缸的换向，并能调节尾座套筒的伸出时的预紧力的大小，以适应不同工件的需要。
