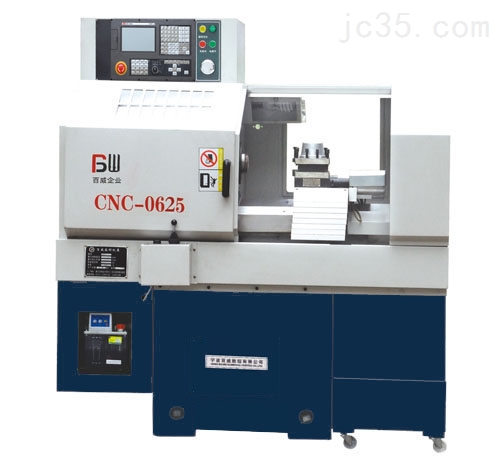

小型数控机床负载的组成和计算

工作载荷Fg切削阻力为已知

Fg=12000N

导轨的摩擦载荷Ff静摩擦阻力：Ffs=u.G=0.2×20000=4000N动摩擦阻力：Ffd=uG=0.1×20000=2000N

惯性载荷

三爪卡盘高速旋转时间的惯性阻力Fa。三爪卡盘启动加速、反向加速和减速制动的加速度相等，△v=0.1m/s，△t=0.2s，故惯性载荷为Fa=（G/g）×（△v/△t）=（20000/9.8）（0.1/0.2）=1020N关于液压缸内部密封装置摩擦阻力的影响，计入液压缸的机械效率中。

液压系统的主要参数

初选液压缸工作压力

数控组合机床厂家液压缸工作压力主要根据运动循环各阶段中的负载力来确定，此外还需要考虑以下因数

数控组合机床价格

各设备的不同特点和使用场合。

考虑经济和质量因素，压力选的低，则元件尺寸大，质量大；压力选的高一些，则元件尺寸小，质量小，但对元件的制造精度，密封性能要求高。

所有，液压缸的工作压力的选择有两种方式：一是根据机械类型选择；而是根据切削负载选择。

关于数控组合机床设备的工作压力，一般为（30~50）x10Pa，初选液压缸工作压力p1=40x10Pa，液压缸回油腔应有背压，设背压p2=6x10Pa，假定回油压力损失为△p=5x10Pa。

根据工况要求和三爪卡盘的结果要求，为减少液压泵的供油量，决定采用差动液压缸，取液压缸无杆腔和有杆腔的有效面积A1=2A2.
