掌握数控深孔钻镗床床身的构造

掌握(熟知并能运用) 数控深孔钻镗床床身的构造

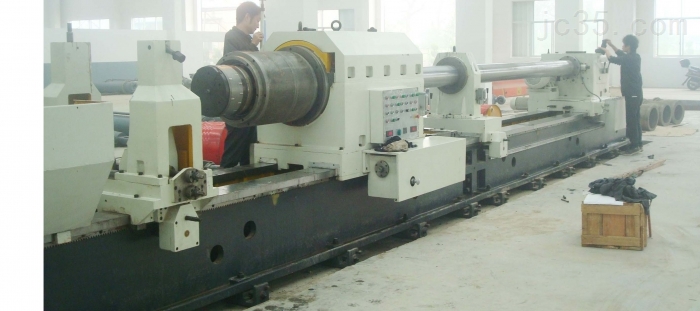

数控深孔钻镗床的床身有床头箱、授油器、拖板、拖板进给系统(system)、中心架、拖架、镗杆支架、镗杆箱、冷却(cooling)系统、电气系统、液压系统、排屑装置等主要部件组成。机床床身、拖板、箱体、授油器体、支架体等零部件均采用高强度（strength)铸铁(cast iron)、树脂砂(Crystrip)造型，保证机床刚性好、强度高、精度保持性好。床身采用我国较先额中频淬火，淬火深度3—5mm，HRC48-52,耐磨性比较高。
由授油器授油，授油器装置与机床主轴同心度高，更换导向套方便。刮削滚光机适用于机床制造、机车、船舶、煤机、液压、动力机械、风动机械等行业的镗削、滚压加工，使工件粗糙度达0.4-0.8μm。刮削滚光机导轨采用适宜深孔加工机床的双矩形导轨，承载能力大，导向精度好；导轨经过了淬火处理，耐磨性较高。镗削方式方法为推镗，排屑方式为前排屑。工件旋转，工件俩端外圆倒角大于5×30°，为工件夹紧定位用。镗杆旋转并由拖板带动实现纵向进给。
数控深孔钻镗床的床身是由多节床体组合而成，床体是三面封闭且有斜置筋板的结构，刚性较好。深孔钻镗床工件旋转（或工件、刀具同时旋转）的深孔钻床类似于卧式车床。深孔钻床有通用的，专用的和由普通车床改装的，为了便于冷却和排屑，深孔钻床的布局都是卧式的，深孔钻床的主参数是钻孔深度。床身导轨式矩形的，承受能力大，导向精度好，导轨经过了淬火处理，耐磨性较高。床身导轨的凹槽（义：物体表面上凹下的槽）中，安装着进给丝杠，丝杠是由多节组合而成，两端由支架支撑，中间由两个拖架铺助支撑，拖架可以沿凹槽底部的导轨移动，其行程与停留时靠拖板部分上的拉板和滚柱来控制（control)。
