动力头的主要组成部分介绍
时间：2022-09-24作者：佚名
|

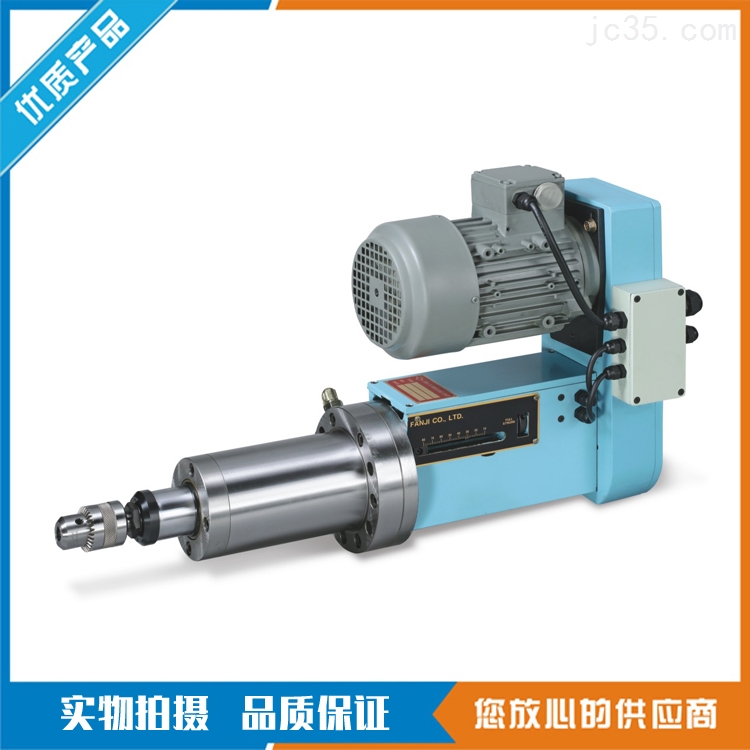

动力头也称为动力头刀座，其特点就是带动刀具旋转和前进后退，完成工件的钻孔，倒角，铣孔，攻丝等加工，在应用中主要分为三大类型：气压动力头，液压动力头和伺服动力头。本文由瑞先祥小编来给大家介绍一下关于动力头的主要组成部分： 一、主运动部分 电、气动自动进给钻削动力头的主运动采用三相异步电机驱动，经同步齿形带及花键轴将电机的转矩传递给主轴，不同的主轴转速可由更换不同的同步齿形带轮来实现。由于动力头的主运动采用电机驱动，主轴的转速特性好，输出功率和转矩大，能适应于多轴钻削和较大孔径的加工工况。 二、进给运动 由于气压传动具有动作反应快、环境的适应性好、结构简单、体积小等优点，并能实现无级调速，工作寿命长，动力源来源方便，因此，动力头的进给运动采用压缩空气作为动力源。考虑到空气的可压缩性，载荷变化时动力头的运动的平稳性较差，工进速度的调整和控制采用液压调速器来实现，动力头的快进和快退速度分别用排气节流阀来调整。 三、控制系统 电、气动自动进给钻削动力头的进给运动采用了压缩空气为动力源，其进给运动的控制也采用了气动控制系统，由一个二位五通气控阀、一个机动阀、二个手动阀，若干个节流阀和两个外部控制气源口组成，结构紧凑，具有手动和远距离控制操作功能及原位、前位信号和复位信号保护功能。动力头快进行程和工进行程可通过挡铁连续可调。 四、机械结构特点 电、气动自动进给钻削动力头是一个集动力头的主运动、进给运动和控制装置于一体的钻削动力头，为了实现其外形的紧凑，本动力头采用主轴嵌入气缸结构，主轴与活塞杆同心，活塞杆是空心的。里面装有进口的滚动轴承，以提高主轴的回转精度，主轴安装在轴承上，由同步带通过花键与电机连接，气缸体固定在托架上，活塞杆上装有液压调速器和行程调整螺钉，通过调整螺钉碰撞限位开关，实现动力头主轴的复位。  |
