四元数数控：视觉对位系统不抓点是什么原因？

　 一，视觉对位系统不抓点是什么原因？

主要是Mark点,好的软件可以支持MARK自定义选取。贴合的精度与Mark的大小也有关系,所以Mark越小,一致性越好,对位精度就越高!

　　二，视觉定位系统的组成

　　机器人视觉定位系统构成如图 1 所示，在关节型机器人末端安装喷涂工具、单个摄像机，使工件能完全出现在摄像机的图像中。系统包括摄像机系统和控制系统：

　　(1)摄像机系统：由单个摄像机和计算机(包括图像采集卡)组成，负责视觉图像的采集和机器视觉算法;

　　(2)控制系统：由计算机和控制箱组成，用来控制机器人末端的实际位置;经 CCD 摄像机对工作区进行拍摄，计算机通过本文使用的图像识别方法，提取跟踪特征，进行数据识别和计算，通过逆运动学求解得到机器人各关节位置误差值，最后控制高精度的末端执行机构，调整机器人的位姿。

　　喷涂机器人视觉定位系统组成

　　三，视觉定位系统工作原理

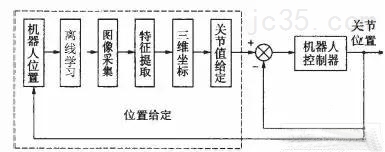

　　 视觉定位系统的工作原理

　　使用 CCD 摄像机和1394 系列采集卡，将视频信号输入计算机，并对其快速处理。首先选取被跟踪物体的局部图像，该步骤相当于离线学习的过程，在图像中建立坐标系以及训练系统寻找跟踪物。学习结束后，图像卡不停地采集图像，提取跟踪特征，进行数据识别和计算，通过逆运动学求解得到机器人各关节位置给定值，最后控制高精度的末端执行机构，调整机器人的位姿。工作流程如图2 所示。

　　四，视觉定位系统软件流程图

　　基于区域的匹配

　　本文采用的就是基于区域的相关匹配方法。它是把一幅图像中的某一点的灰度领域作为模板，在另一幅图像中搜索具有相同(或相似)灰度值分布的对应点领域，从而实现两幅图像的匹配。在基于区域相关的算法中，要匹配的元素是固定尺寸的图像窗口，相似准则是两幅图像中窗口间的相关性度量。当搜索区域中的元素使相似性准则时，则认为元素是匹配的。

　　定义P (i, j) P 是模板图像中一点，取以P (i, j) P 为中心的某一邻域作为相关窗口K ，大小为(2w 1)，假设K 在原始图中，水平方向平移Δu ，垂直方向平移Δu 后，K 所覆盖下的那块搜索区域叫做子图S k ，若K 和S k 相同，则它们的差为零，否则不为零。
