环驰轴承裂缝原因分析

下面小编为大家简单分析一下环驰轴承裂缝的原因。

裂缝

裂缝可能在环驰轴承套圈由于各种原因形成。见的原因是粗糙的安装时，环驰轴承正在装入或卸除。锤击，应用直接针对圆环或通过硬化的凿子，可能会引起细微裂纹向窗体中，与圆环的片断断掉轴承时放入服务的结果。

在圆锥轴的颈或套上了过度驱动器是环开裂的另一个原因。拉伸应力产生的过度推进距离，由于环产生裂缝时环驰轴承投入运行。当轴承是加热，然后装入的错公差轴上时，可能会获得相同的结果。

涂抹的前面一节中所述也可能会产生裂缝的幻灯片方向成直角。

这种裂缝对面环产生断裂。

剥落可能导致开裂的环驰轴承套圈发生断裂。这同样适用于微动腐蚀。

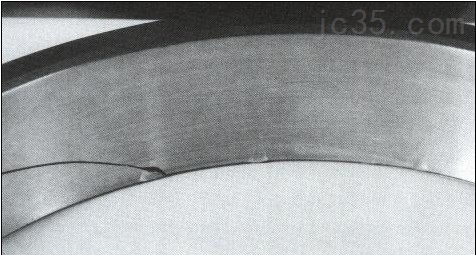

断开自调心球轴承的外圈。可见底部边缘的圆环的缩进方式是由粗糙治疗和发起在这些缩进方式之一的裂缝造成的。

裂缝的涂抹

外观裂缝或与轴承套圈涂抹一道裂缝。圆环可能已经破解跨的权利。

涂抹一般裂缝的形式跨涂抹。

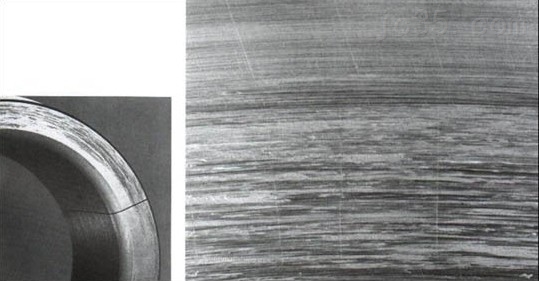

左手图像： 已破解权跨以下抹黑的一张脸的球面滚子轴承的内圈。已装载到一个但是一直不充足地紧的垫片适合轴上。因此，垫片有旋转轴和轴承套圈。

右手图像： 涂抹上轴承圈损坏。请注意早期横向裂缝。

由微动腐蚀造成的裂缝

外观裂缝，在外圈与微动腐蚀一起一般纵向和横向的内圈。

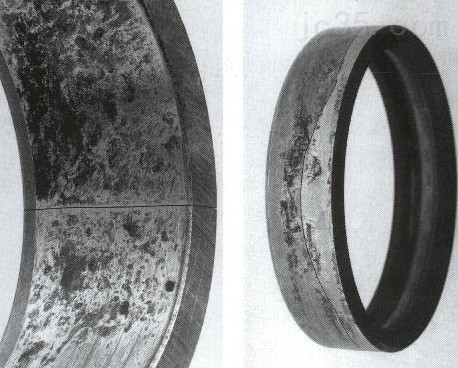

左手图像： 球形轧辊轴承内的圈带有微动腐蚀和横向裂纹穿过圆环。微动腐蚀造成开裂。

右手图像： 纵向裂纹的深沟球轴承外圈带腐蚀。

裂缝造成的粗糙的断裂

外观裂缝或折断，一般在轴承的一张脸的片断。

原因用锤子或硬化的凿子，都被针对环轴承正在安装的时候。

始终使用软漂移或安装套管。从未主题到直接命中轴承。

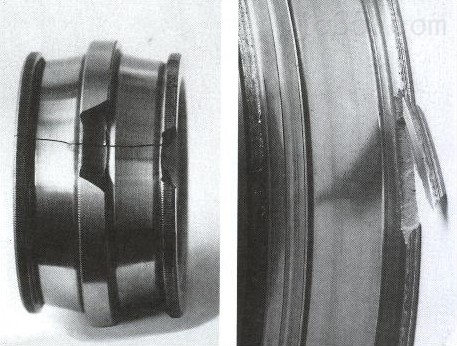

左手图像：破裂的球面滚子轴承的内圈。一颗滚子已经掉落。滚子然后遭受重创回原位，导致中心法兰要脱离出去的一部分。通过在其他行中滚子转交了影响还有一部分外法兰折断了太。在同一时间戒指已破解通过的权利。

右手图像：内环与外法兰断裂的球面滚子轴承的生产直接锤击法。
