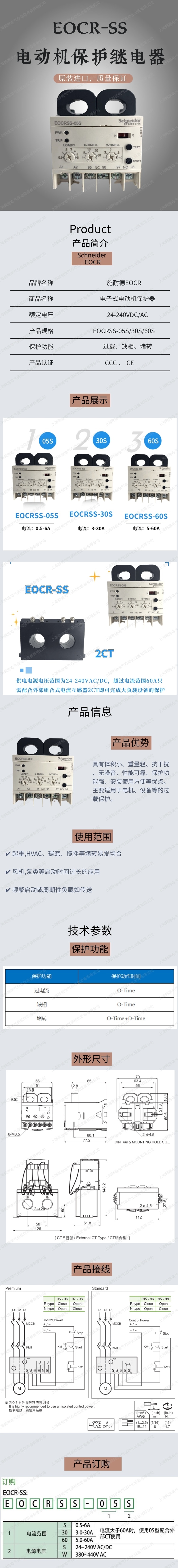

EOCRSS电流继电器调试 韩施

SS电子式过电流继电器调试说明



参照典型接线图完成接线后，应对继电器进行必要的设置，以保证继电器能正常工作，方法如下：

1、在电机起动前，根据电机实际起动时间，将起动延时（D-TIME)旋钮调到该值（一般多2-3秒），如无法确定，可将该旋钮调到大值。

2、将动作延时旋钮(O-TIME)及过电流设定钮（LOAD）调整到大值。

3、起动电机，待电机运行平稳后（即超过起动延时时间D-TIME值），将过电流设定旋钮（LOAD）逆时针方向缓慢旋转到红色指示灯（LED）亮为止，此点为实际运行电流值的*。再将旋钮顺时针方向旋至红色指示灯刚刚熄灭处（在动作延时O-TIME设定时间内），此点为实际运行电流值的103%。继续顺时针方向旋转过电流设定钮（LOAD），将其设定在合适的过电流值上。（推荐过电流值为实际运行电流值的110%-125%之间）

4、根据电机正常起动运行情况，重新校准起动延时时间（D-TIME）。一般设定值比实际值大2-3秒。

5、依据实际情况重新设定动作延时（O-TIME）时间。

6、设置后应按测试按钮（TEST）来检查设置结果。
