CCD视觉对位自动贴合机工作原理

　　工作原理

　　CCD视觉对位自动贴合机， 工作原理就是通过专用CCD相机、工业镜头及光源对产品上的特征位置进行拍照取像，通过图像处理机(PC机 )采集图像数据进行图像处理，并进行位置运算来判断产品的实际位置，并通过与之前设定的基准位置进行对比算出产品的实际偏移值，通过控制对位平台运动，使得产品运动到之前设定的基准位置上，以达到快速，闭环、高精度对位。

　　主要应用

　　CCD视觉对位系统的应用，主要体现在精准对位系统的应用上。如COG 主动对位系统，CCD视觉对位厚膜丝印机，打印机双目视觉对位系统，固晶机视觉对位操控系统打靶机操控系统，矩阵散布LED，全主动焊线视觉系统，辨认机器视觉系统，条码辨认机器视觉系统，外表读数机器视觉系统连接器平整度检查系统 IC烧录机主动定位系统

　　系统构成图

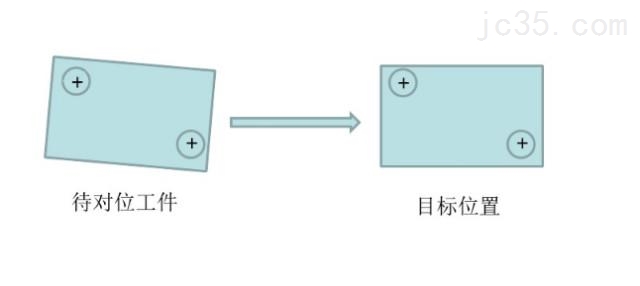

　　CCD视觉对位自动贴合机通过对定位参照点的识别计算出被测物体在XYθ方向的偏移量，并自动控制移动平台反向移动相应的移动量，纠正被测物体的位置，实现精确自动定位。

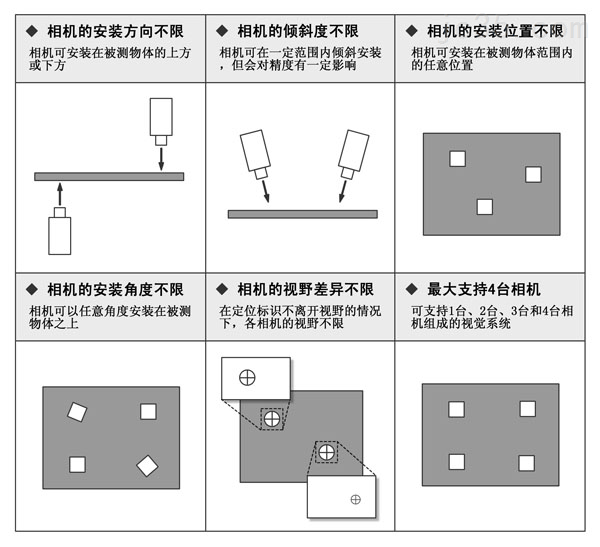

　　1，相机可安放在任意位置

　　CCD视觉对位系统采用了先进的位置智能检测算法(Auto-Calibration)，无论相机的安装方向、方位、倾斜角度、视野差异等如何变化，系统都能通过学习功能自动检测出相机位置。

　　主要性能

　　2，高精度定位，系统内核采用了我公司独自开发的EI边缘识别，可实现亚像素级的快速高精准定位。

1. 　　 CCD视觉对位自动贴合机分为视觉自动对位与贴合两部分，可独立分开工作。

2. 　　 可任意保存各种不同型号的产品参数，方便下次再次生产使用。

3. 　　 对位以液晶显示区与盖板油墨边为准，解决了背光组合精度而影响的贴合精度。
