HCH轴承精准资料

时间:2022-09-24来源:佚名

1、材料:

HCH轴承套圈和钢球采用高碳铬轴承钢GCr15制成,材料的化学成分见表1,各国轴承型号照表见表2.保持架一般采用H62黄铜皮或08F冷轧钢带表面上看冲压制成,也有塑料,酚醛保持架。
表1
钢号 化学成分(%) Chemical Composition(%)
STELL NO C SI Mn P S Cr
Gcr15 0.95-1.05 0.15-0.35 0.25-0.45 0.025 0.025 1.40-1.65

表2
国家 中国 国际标准组织 美国 德国 日本 瑞典
轴承钢型号 Gcr15 683/*v1 (AISI)52100 (Din)100Cr6 (Jis)SVJ2 ***3

2、游隙:

轴承的径向游隙按ISO5753标准分为五组。无预负荷的径向游隙值见表,工厂一般按基本组游隙制造装配用户所需的径向游隙,除基本组外,应在合同中注明要求。


轴承内径 第二组 基本组 第三组 第四组 第五组
超过 最小 最小 最小 最小 最小
2.5 6 0 7 2 13 8 23
6 10 0 7 2 13 8 23 14 29 20 37
10 18 0 9 3 18 11 25 18 33 25 45
18 24 0 10 5 20 13 28 20 36 28 48
24 30 1 11 5 20 13 28 23 41 30 53

3、精度:

轴承的粗度按国标分为五级,普通级0,高级6,精密级5,超精密级4,超4级2,公差等级按GB/T307.1-94标准。各国轴承精度等级对照表见下表。

国家 标准 精度等级 Accuracy Giade
中国 GB/T307.1-94 0 6 5 4 2
国际标准组织 ISO 0 6 5 4 2
瑞典 *** P0 P6 P5 P4 P2
德国 DIN P0 P6 P5 P4 P2
日本 JIS P0 P6 P5 P4 P2
美国 ANSI ABEC1 ABEC3 ABEC5 ABEC7 ABEC9

4、型号:

HCH环驰太平洋轴承集团可以生产Z2Z3Z4C2C0C3EMQ6006轴承,根据密封形式有6006-2Z(两面金属防尘盖)、6006-2RZ(两面非接触型橡胶密封圈)、6006-2RS(两面接触型橡胶密封圈)和开放式6006轴承,产品可以使用于高速电机、果汁机、豆浆机、减速机等产品。

60系列:604605 606 607 608 609 6026

62系列:624605 626 627 628 629 -1/2 -5/8 6202-16 -5/8 6222

63系列:635636 637 638 639 63/28 6310

68系列:685 686687 688 689 W7

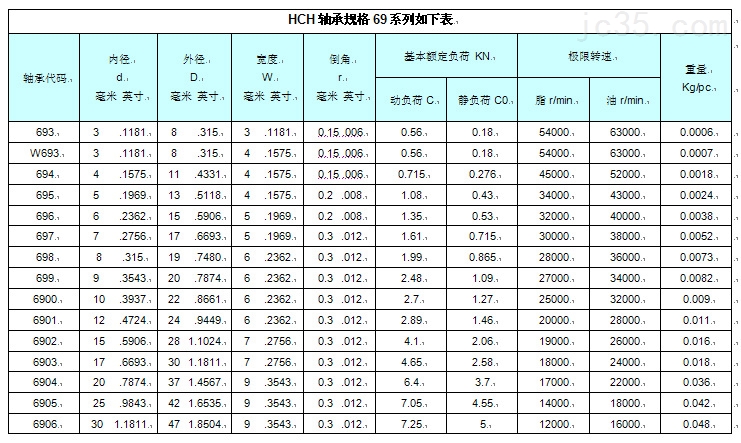

HCH轴承精准资料
