浅谈一下光栅尺数显表工作原理

　　浅谈光栅尺数显表工作原理：

　　1、光栅测量

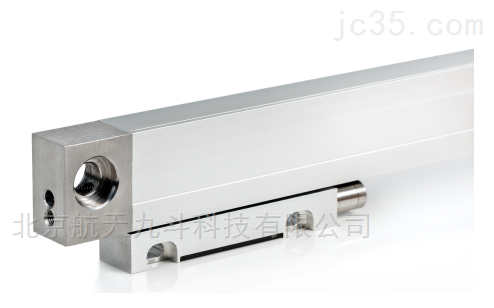

　　高精度光栅尺由铝型材、光栅尺、安装端盖、读数头和信号电缆（带插头）组成。光栅尺（尺）固定在铝型材外壳内，安装端盖分别固定在外壳的两端，以光栅为基础形成测量体。读数头由四分相指示光栅、光源板、接收板、整形（匹配）板和电缆组成。指示光栅底座侧面安装三个滚珠轴承，指示光栅与光栅之间的间隙由其定位保证。指示光栅座上部装有两个滚子轴承。当读头相对光栅移动时，指示光栅底座始终附着在光栅的刻痕面和顶部，安装在指示光栅两侧的光源和接收板作为光的接收源和快门莫尔条纹分别。光电信号经数显盒处理成数字位移。这样就完成了光栅线位移的测量，在传感器中，对莫尔条纹的光电信号进行整形（匹配），然后通过信号线输入。

　　简而言之，高精度光栅尺由装有光栅尺的外壳和带信号电缆的读数头组成。

　　2、光电转换

　　高精度光栅尺读数头表采用四分相指示光栅，所以有四组发光和接收系统，零位窗有独立的发光和接收系统，均采用红外二极管和光电三极管作为发光和接收器件。

　　光源通过限流电阻从5VDC提供给LED。它的工作电流是恒定的，以保证接收信号的稳定性。

　　3、零窗口信号

　　高精度光栅尺数显表具有零位（参考）窗口。当读数头通过刻度尺上的这个标记时，读数头输出一个正脉冲，停止脉冲（信号）输入数显。
