折弯机厂家对于折弯机的结构说明
时间：2022-09-25作者：佚名
|

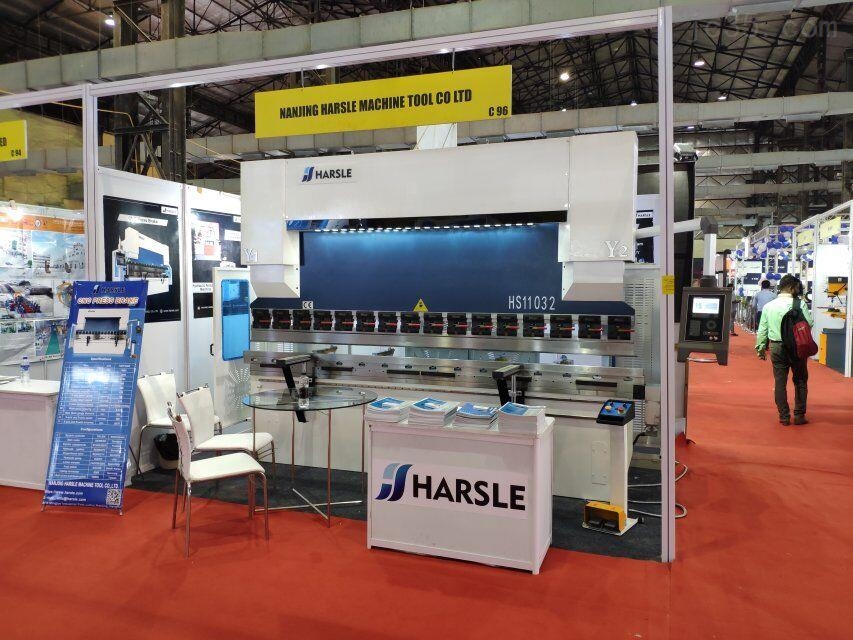

折弯机厂家的产品也就是折弯机是可以把钣金业中的零件变弯的一种设备，主要是用来把金属的板子改变成各种不同形状的机器。下面，我们就要来给大家信息的说说该机器不同的组成部分，来了解一下吧！ 折弯机主要由左右立柱、工作台、横梁组成机架，左右油缸固定在立柱上，滑块与油缸的活塞连接、沿固定在立柱上的导轨上下运动，下模固定在工作台上，上模安装在滑块下端，液压系统提供动力，电气系统给出指令，在油缸作用下，滑块带动上模向下与下模闭合实现板料的折弯。左右立柱、工作台和滑块（以下简称三大件）是折弯机的关键零件，三大件的重量之和占一台折弯机总重量的70%~80%。其强度和刚性直接决定机床的运行精度、使用寿命，以及工件的精度。 1、滑块部分：采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上，通过液压使活塞（杆）带动滑块上下运动，机械挡块由数控系统控制调节数值； 2、工作台部分：由按钮盒操纵，使电动机带动挡料架前后移动，并由数控系统控制移动的距离，其最小读数为0.01毫米（前后位置均有行程开关限位）； 3、同步系统：该机由扭轴、摆臂、关节轴承等组成的机械同步机构，结构简单，性能稳定可靠，同步精度高。机械挡块由电机调节，数控系统控制数值； |
