外圆平面磨床的组成

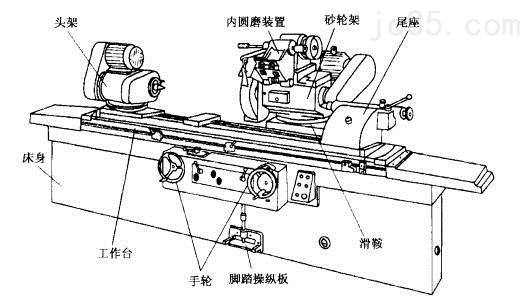

　　外圆平面磨床的外形，机床的主要组成部件如下。

　　(1)床身。床身是磨床的基础支承件，它支承着砂轮架、工作台、头架、尾架等部件，使它们在工作时保持准确的相对位置。床身内部是液压部件及液压油的油池。
(2)头架。头架用于安装和夹持工件，并带动工件转动。
(3)尾架。尾架和头架的前一起，用于支承工件。
(4)砂轮架。砂轮架用于支承并传动高速旋转的砂轮主轴。砂轮架装在横向拖板上，当磨削短圆锥面时，砂轮架和头架可分别绕垂直轴线转动30°和90°的角度。
(5)内圆磨具。内圆磨具用于支承磨内孔的砂轮主轴，内圆磨具主轴由单独的电动机驱动。
(6)工作台。工作台分上下两层。上工作台可绕下工作台的心轴在水平面内偏转±10。左右的角度，以磨削锥度不大的圆锥面。工作台台面上的头架和尾架，可随工作台沿床身作纵向直线往复运动。
(7)脚踏操纵板。用于控制尾架上的液压，进行快速装卸工件。
