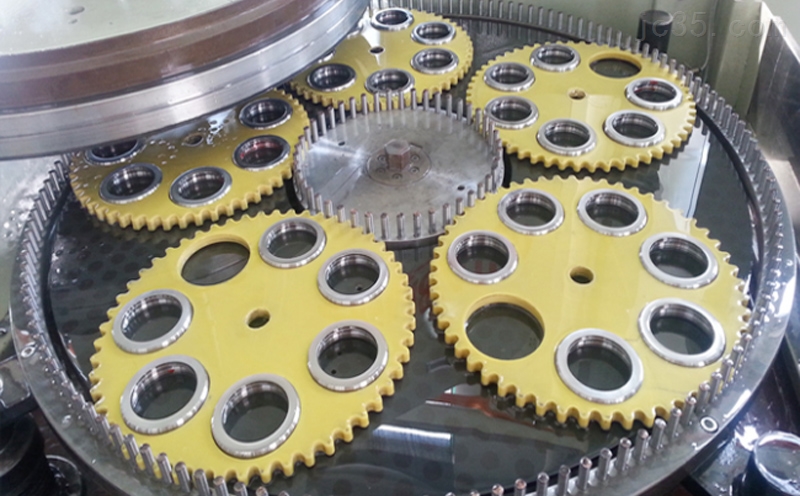

立轴双端面磨床基本要素

立轴双端面磨床基本要素

立轴双端面磨床结构是立式的，所以称为立轴双端面磨床设备，在初始设计这款高精度刀片端面磨床时，结构就是立式的，从实际根本设计之初就按照立式结构研发的。

立轴双端面磨床结构介绍

立轴双端面磨床进给结构包括伺服电机、齿轮减速机构、丝杠轴连接座、蜗轮蜗杆减速机构、丝杠轴部件和砂轮主轴部件，进给传动结构是与下床身联接的主要部件，利用齿轮减速机构、蜗轮蜗杆减速机构将伺服电机的源动力传给滚珠丝杠，通过丝杠与丝母的相对运动从而实现砂轮主轴的升降运动。

立轴双端面磨床优势

立轴双端面磨床优点是研磨效率高、研磨质量好，目前，国内磁心厂家为保证磁心研磨质量及电气性能，在磁心研磨时均采用取面部粗磨、底部粗磨及面部精磨，三次研磨加工。

而使用立轴双端面磨床，都是将磁心排放、收回循环三次才能完成，效率低且损耗大。

近年来，随着设备引进，特别是国内磨床设备制造厂家的自制成功，由上下面磨床串联直线通过式平面（气隙）磨床组成研磨生产线，这样不但使生产效率提高了几倍，而且由于减少了许多中间环节，磨加工质量上也得到进一步提高，故已越来越被磁心生产厂家所青睐。

立轴双端面磨床的床身结构形式为箱壳类--整体式；固定式机床的床身结构都颇为繁杂，刚度要求也较高，因而通常为铸造。

立轴双端面磨床的床身材料通常选用既便于加工又价格便宜的铸铁，而在数控磨床床身上采用铸铁更为合适，这是因为数控磨床加工精度高，立轴双端面磨床在运行时磨床震动产生的误差是影响精度的关键因素，而铸铁的组织结构具有一定的吸振效果。
