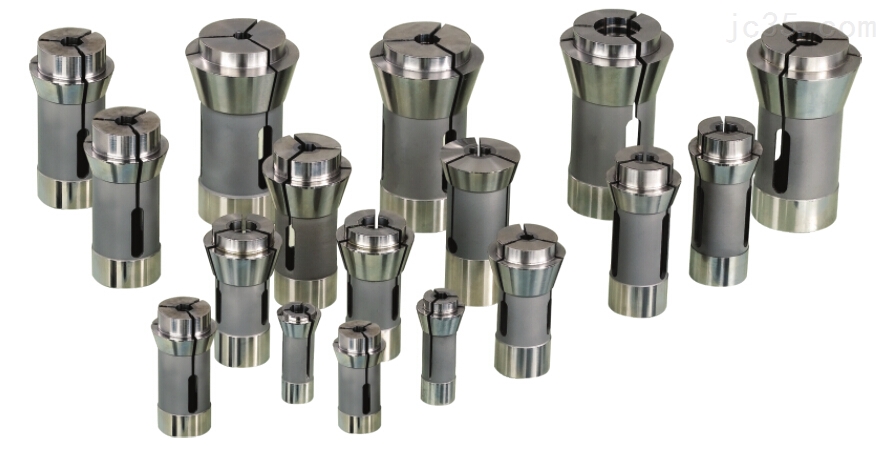

在现代复杂的制造环境中，想在状态下保持连续切削加工，大多数工厂都必须经过机床制造商的严格培训，认真学习新设备的加工运动原理、结构特征和使用技巧，方能进行操作使用。尤其对于顶端的技术系统，更是如此。例如，先进的机床控制系统，复杂形状零件的5轴加工程序的汇编等。庆幸的是，有一种与此相反的处理方案，这就是截止目前已经开发出的一些功能强大、精度高，但又容易操作(勿须专门培训)和使用寿命长的工艺装备。用以快速定位、夹紧工件(或刀具)的相对卡盘定位精度高的弹簧夹头(或称弹簧套)就属于这一范畴。
弹簧夹头必须保持与工件(或刀具)的定位基准相同如主轴。弹簧夹头和工件(或刀具)之间的相对运动将导致不正确的零件加工。弹簧夹头与工件(或刀具)的相对转动或相对轴向移动都会使加工工件尺寸的一致性和几何精度受到影响。
让我们回顾以往，随着加工与设备技术的不断进步，在要求各个系统都能*地提高生产效率的设计改革潮流中，对作为机床的最基本但又很重要的工艺装备弹簧夹头，却从没有给以设计的空间和时间。这似乎是件非常奇怪的事情。
在机床结构也在以飞快速度变换着的形势下，能继续保持原弹簧夹头基本结构保持不变的这一奇迹，主要归功于它特具有的灵巧、精致的结构和功能强大、使用方便以及经济性好等特点。弹簧夹头虽小，但在机床工业中确实起到了很重要的作用，这是都是由于它具有以下很强的功能：
1. 能精确地定位与夹紧工件(或刀具)，具有抵抗扭矩和承受来自多方向切削力的功能。
2. 具有增大驱动力(拉力)和转换驱动力为工件(或刀具)夹紧力的功能。
3. 具有快速松开工件(或刀具)的功能。
4. 具有在不降低加工精度和使工件不受损害前提下的高重复精度。
5. 具有能在较宽的主轴转速范围内工作与只有极小的夹紧力损失的能力。
6. 在高速切削中的转动惯量最小。
夹紧力
总的来说，弹簧夹头的设计和使用是一个涉及面很宽的领域，它是需要相对应于多种机床系列，以及包括了为体现它与机床各自不同风格和特征 而设计的产品，所以总数已有成千上万。但是现在还有一个普遍的错误观念，认为弹簧夹头只用以夹紧圆柱形工件毛坯。这是不符合事实的，实际上它几乎能对任何形状的工件(或刀具)，包括正方形或六边形工件进行定位夹紧。
下面主要介绍影响各种弹簧夹头正确装夹定位和夹紧力的有关因素和工作原理。
影响夹紧力的因素
夹紧力是机床经弹簧夹头施加在工件上的力。本文中插图是一个在车床上使用的用以定位、夹紧工件的弹簧夹头 , 同样也可以被用来对刀具、磨削的工件实行 定位、夹紧或许多别的场合。拉杆(图中未示出)的外螺纹与弹簧夹头的后端内螺纹连接拉紧，产生轴向拉力。然后由机床主轴前端的被称为锁紧角的锥面，将轴向拉力转换成一垂直于弹簧夹头中心的夹紧力。不仅如此，夹紧力还可以通过锁紧角将其扩大，经过计算得知，根据不同的锁紧角，弹簧夹头夹紧力可扩大3-4倍。
弹簧夹头是一个结构简单的工艺装置，却有许多影响夹紧力的主要因素 。对于基本原理的了解可以帮助工件(或刀具)正确装夹和迅速查找故障。以下介绍几个影响夹紧力的主要因素和总结的使用经验：
1. 轴向作用力。如图所示为拉杆施于弹簧夹头的轴向拉力 。在弹簧夹头的使用中，轴向力拉力可由不同的方式施加，但其作用原理基本相同。很明显，大的轴向拉力将产生大的夹紧力，反之亦然。一般拉杆的轴向拉力可由操作员进行调整。
2. 在弹簧夹头使用中，设计的锁紧角(或头部倾角)大小将决定着夹紧力经扩大后能达到的指标， 通常由机床制造商和弹簧夹头制造商决定。当弹簧夹头新的设计还正在探求之中， 从经济性和可靠性考虑， 设计师建议用户使用现有弹簧夹头结构。标准锥度(或头部倾角)已根据机床类型(如车床等)、使用条件(动态与静态)和用途(工件与刀具)不同，由设计时确定。
3. 工件(或刀具)与弹簧夹头之间的总摩擦力将直接 影响夹紧力。小的摩擦值将导致小的夹紧力，反之亦然 。弹簧夹头供应商能采取各种措施，克服弹簧夹头与工件(或刀具)之间的相对转动或轴向窜动等，比如弹簧夹头内孔有意制出锯齿形状或将硬质合金微晶粒浸渍在夹紧表面等。
4. 主轴锥面与弹簧夹头在锁紧角处产生摩擦。其摩擦力大小也直接影响弹簧夹头对工件的夹紧力大小。摩擦力太小时夹紧力不够，太大的夹紧力，会加快弹簧夹头磨损。使用中弹簧夹头要经常松开实行工件交换，例如在车削加工中心上使用，需在松开时在弹簧夹头内孔表面喷涂一薄层润滑剂。有条件采用冷却剂润滑更好，因为冷却剂提供可冲洗弹簧夹头，而且润滑性效果好。尤其在锁紧角处定期施加冷却剂，则能减少长期磨损和增加夹紧力。
5. 选择合适的弹簧夹头名义直径尺寸，以保证弹簧夹头对工件的完全支撑是增大夹紧力和可靠夹紧保证高质量加工的必要条件。如果弹簧夹头的名义孔直径选择太大，工件仅仅由弹簧夹头的孔口部分将工件夹紧，将引起工件外圆和弹簧夹头内孔之间几何形状的不匹配，因而降低夹紧力。如果如果夹头名义孔直径选择太小，只有头部倾角的内部与工件接触，相对而言，夹紧力增大，但引起夹头与工件的不同心问题。
