数控机床主要特征规格的选择

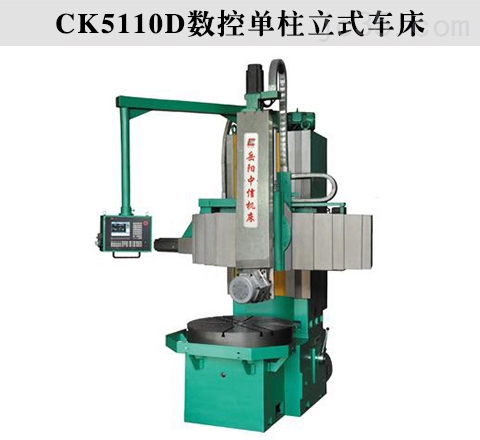

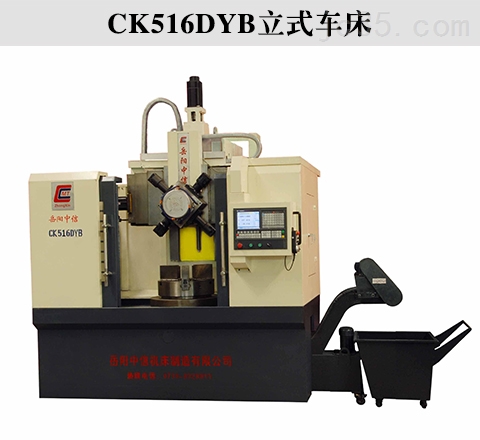

立式车床

　　立式机床特征规格应包括机型、机床规格参数和机床主电机功率等。在确定工艺内容的前提下，机型选择就较明确了。例如，回转体零件加工主要可供选择设备有车床、车削中心、数控磨床等；箱体的加工则应以立式或卧式加工中心为主。数控立式车床机床已发展成品种繁多、可供广泛选择的商品，在机型选择中应在满足加工工艺要求的前提下越简单越好。例如，车削中心和数控车床都可以加工轴类零件，但一台满足同样加工规格的车削中心价格要比数控车床贵几倍，如果没有进一步工艺要求，选数控车床应是合理的。在加工型腔模具零件中，同规格的数控铣床和加工中心都能满足基本加工要求，但两种机床价格相差20%——50%，所以在模具加工中要采用常更换刀具的工艺可安排选用加工中心，而固定一把刀具长时间铣削的可选用数控铣床。

　　数控机床的最主要规格是几个数控轴的行程范围和主轴电机功率。机床的三个基本直线坐标（X、Y、Z）行程反映该机床允许的加工空间，在车床中两个坐标（X、Z）反映允许回转体的大小。一般情况下加工工件的轮廓尺寸应在机床的加工空间范围之内，例如，典型工件是450 mm ×450 mm ×450 mm的箱体，那么应选取工作台面尺寸为500mm×500 mm的加工中心。选用工作台面比典型工件稍大一些是出于安装夹具考虑的。机床工作台面尺寸和三个直线坐标行程都有一定的比例关系，如上述工作台（500 mm ×500 mm）的机床，x轴行程一般为（700——800）mm、y轴为（500——700）mm、z轴为（500——600）mm左右。因此，工作台面的大小基本上确定了加工空间的大小。个别情况下也允许工件尺寸大于坐标行程，这时必须要求零件上的加工区域处在行程范围之内，而且要考虑机床工作台的允许承载能力，以及工件是否与机床交换刀刀具的空间干涉、与机床防护罩等附件发生干涉等系列问题。

　　数控机床的主电机功率在同类规格机床上也可以有各种不同的配置，一般情况下反映了该机床的切削刚性和主轴高速性能。例如，轻型机床比标准型机床主轴电机功率就可能小1——2级。目前一般加工中心主轴转速在（4000——8000）r/min，高速型机床立式机床可达（20000——70000）r/min，卧式机床（10000——20000）r/min，其主轴电机功率也成倍加大。主轴电机功率反映了机床的切削效率，从另一个侧面也反映了切削刚性和机床整体刚度。在现代中小型数控机床中，主轴箱的机械变速已较少采用，往往都采用功率较大的交流可调速电机直联主轴，甚至采用电主轴结构。这样的结构在低速中扭矩受到限制，即调速电机在低转速时输出功率下降， 为了确保低速输出扭矩，就得采用大功率电机，所以同规格机床数控机床主轴电机比普通机床大好几倍。当使用单位的一些典型工件上有大量的低速加工时，也必须对选择机床的低速输出扭矩进行校核。轻型机床在价格上肯定便宜，要求用户根据自己的典型工件毛坯余量大小、切削能力（单位时间金属切除量）、要求达到的加工精度、实际能配置什么样刀具等因素综合选择机床。
