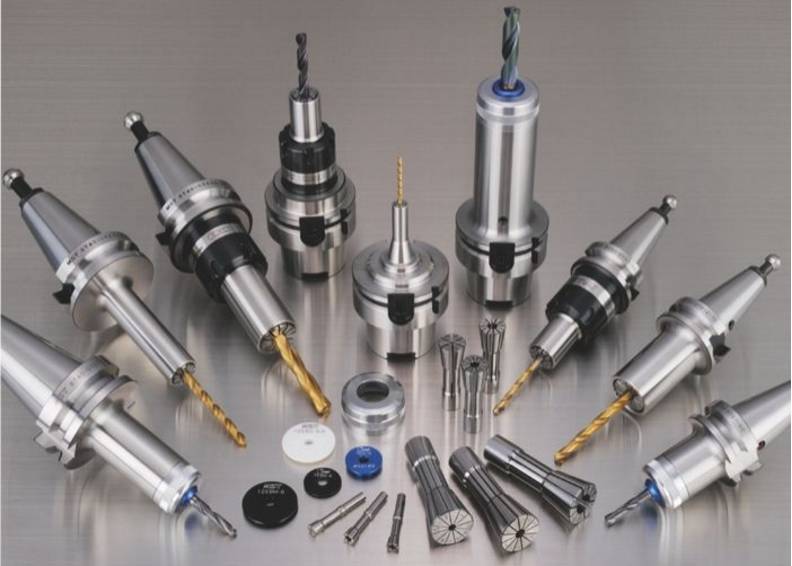

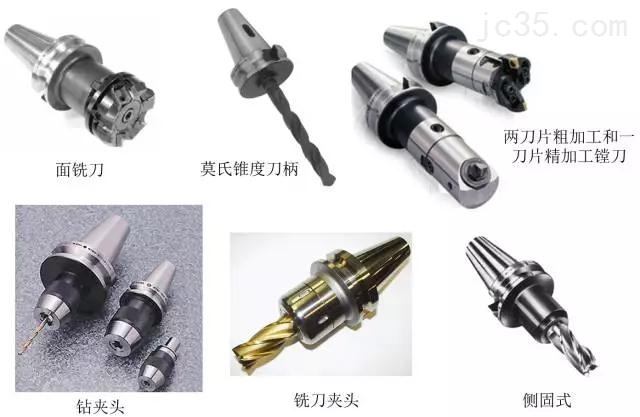

加工中心刀柄的种类和用途

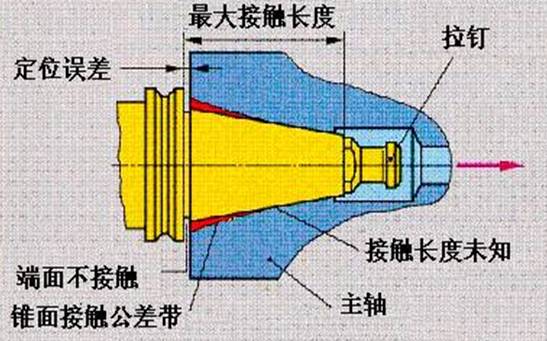

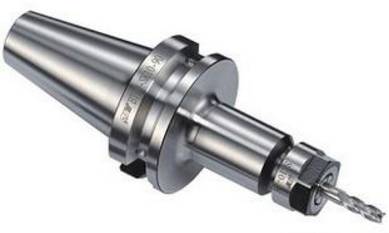

7：24指的是刀柄锥度为7：24，为单独的锥面定位，锥柄较长。锥体表面同时要起两个重要作用，即刀柄相对于主轴的精确定位以及实现刀柄夹紧。

Ÿ优点：不自锁，可以实现快速装卸刀具；制造刀柄只要将锥角加工到高精度即可保证连接的精度，所以刀柄成本相对较低。

缺点：在高速旋转时主轴前端锥孔会发生膨胀，膨胀量的大小随着旋转半径与转速的增大而增大，锥度连接刚度会降低，在拉杆拉力的作用下，刀柄的轴向位移也会发生改变。每次换刀后刀柄的径向尺寸都会发生改变，存在着重复定位精度不稳定的问题。

锥度为7:24的通用刀柄通常有五种标准和规格：

1. 国际标准 IS0 7388/1 （简称IV或IT）

2. 日本标准 MAS BT（简称BT）

3. 德国标准 DIN 2080型（简称 NT或ST）

4. 美国标准 ANSI/ASME（简称CAT）

5. DIN 69871 型（简称JT、DIN、DAT或者DV）

拉紧方式：

NT型刀柄是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

通用性：

1）目前国内使用最多的是DIN 69871型（即JT）和日本MAS BT 型两种刀柄；

2）DIN 69871型的刀柄还可以安装在ANSI/ASME主轴锥孔的机床上；

3）国际标准IS0 7388/1型的刀柄还可以安装在DIN 69871型、ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是。

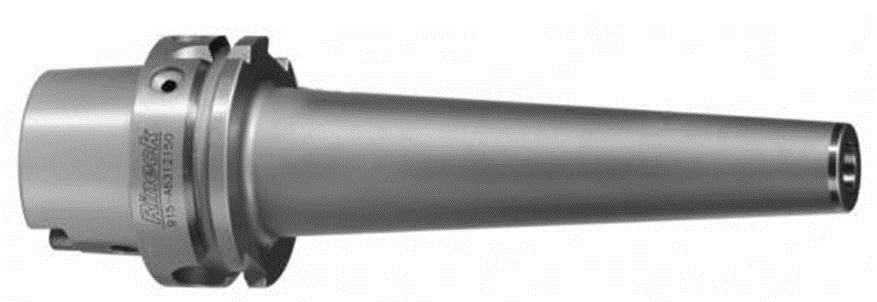

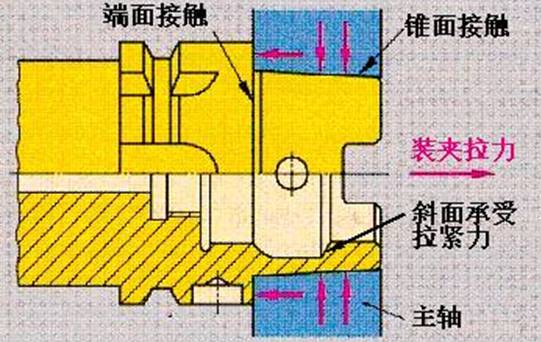

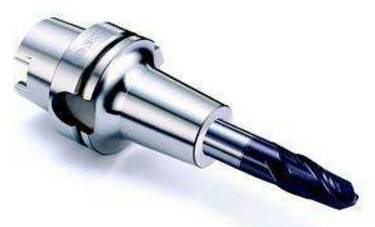

▌ 锥度为1: 10的HSK真空刀柄

HSK刀柄有A型、B型、C型、D型、E型、F型等多种规格，其中常用于加工中心(自动换刀)上的有A型、E型和F型。

A型和E型的区别：

1. A型有传动槽而E型没有。所以相对来说A型传递扭矩较大，相对可进行一些重切削。而E型传递的扭矩就比较小，只能进行一些轻切削。

2. A型刀柄上除有传动槽之外，还有手动固定孔、方向槽等，所以相对来说平衡性较差。而E型没有，所以E型更适合于高速加工。E型和F型的机构完全一致，它们的区别在于：同样称呼的E型和F型刀柄(比如E63和F63)，F型刀柄的锥部要小一号。也就是说E63和F63的法兰直径都是φ63，但F63的锥部尺寸只和E50的尺寸一样。所以和E63相比， F63的转速会更快(主轴轴承小)。

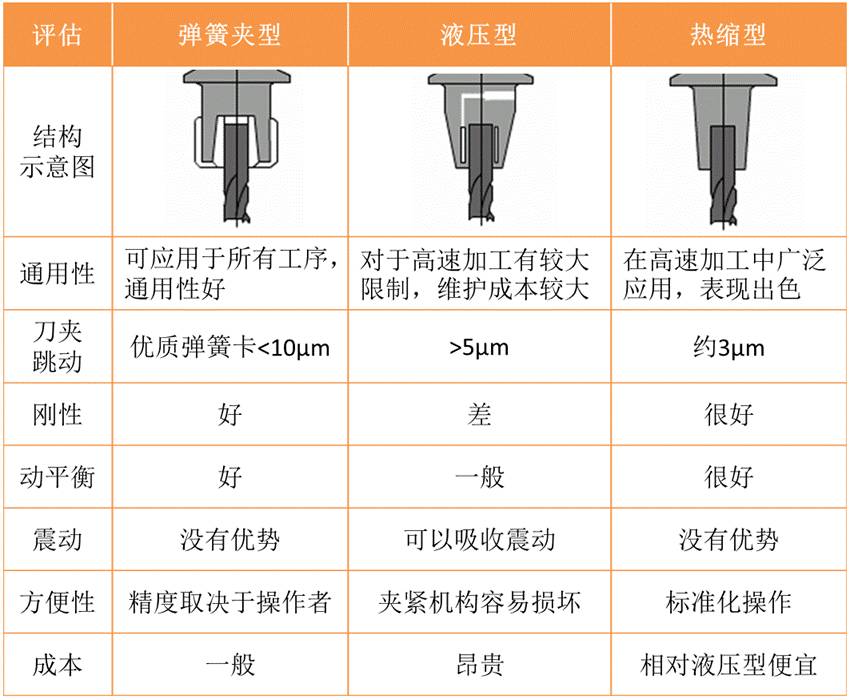

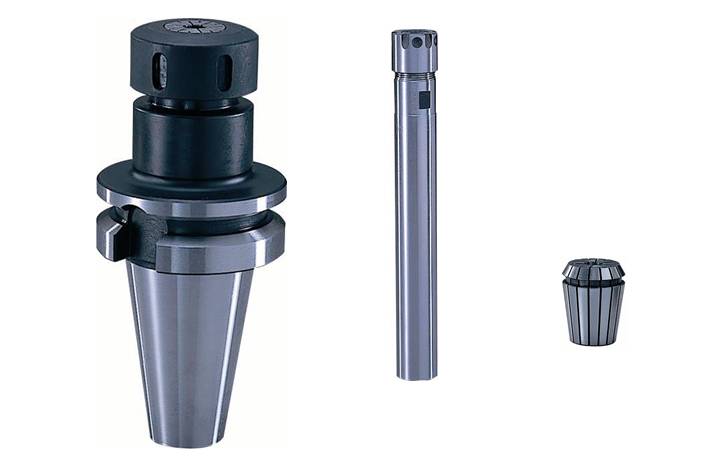

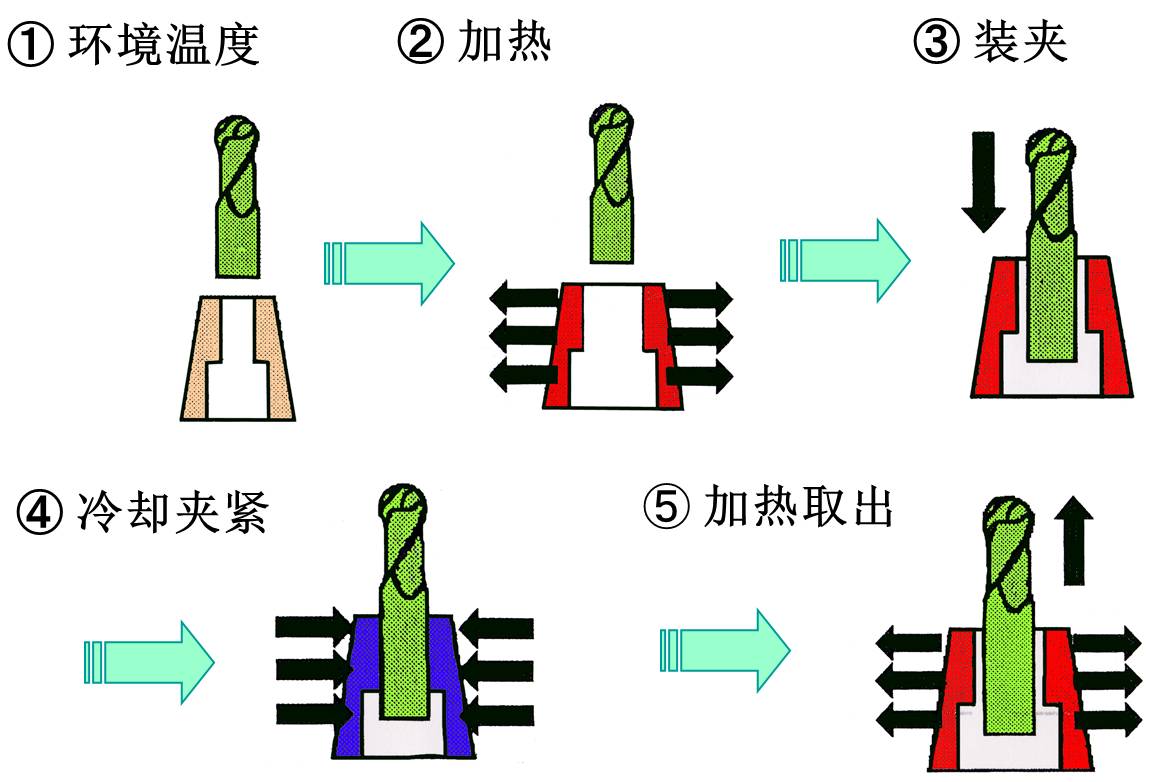

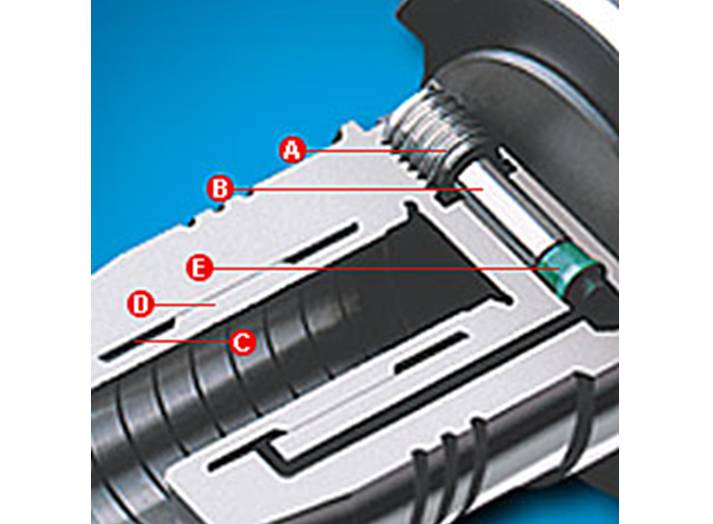

刀柄的装刀形式
