精密深度测量技术-日本UNIOn丨三轴测量显微镜
|
精密深度测量技术——日本UNIOn三轴测量显微镜 品牌：日本UNIOn 型号：DHII系列

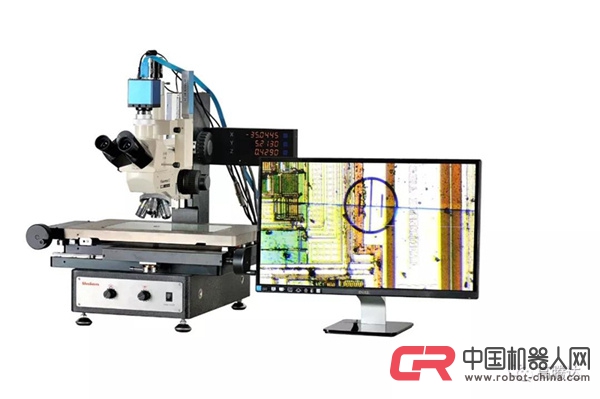

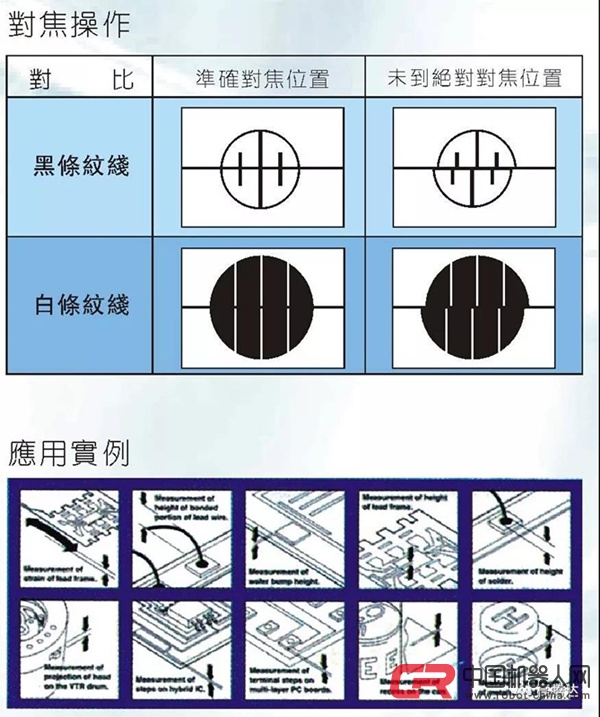

HISOMET系列测量显微镜为专业的X、Y、Z轴三轴测量显微镜，X、Y工作台行程由50x50mm到大行程500x500mm，光学放大倍数由3X至1000X。为求提高工件在Z轴深度/高度测量时的精度，Z轴对焦采用光学“裂像指示器”

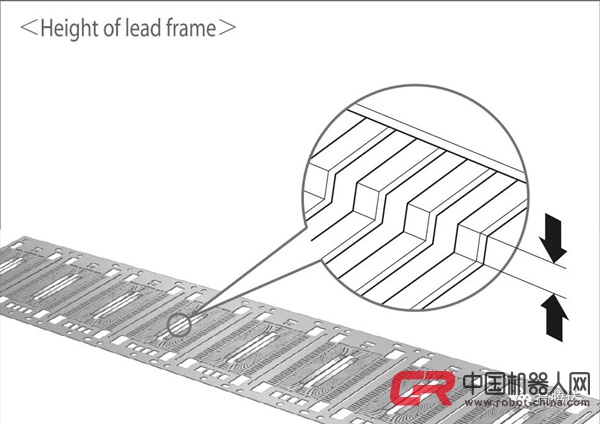

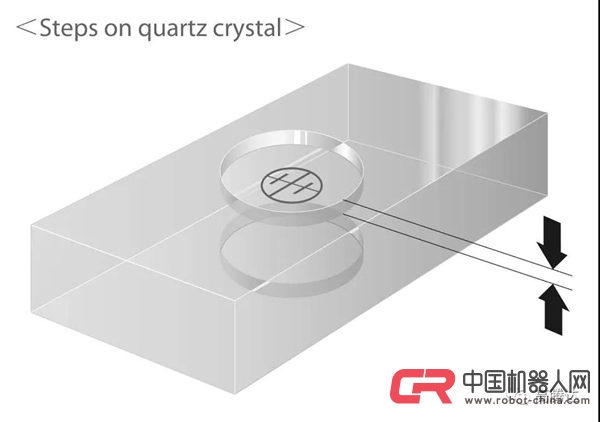

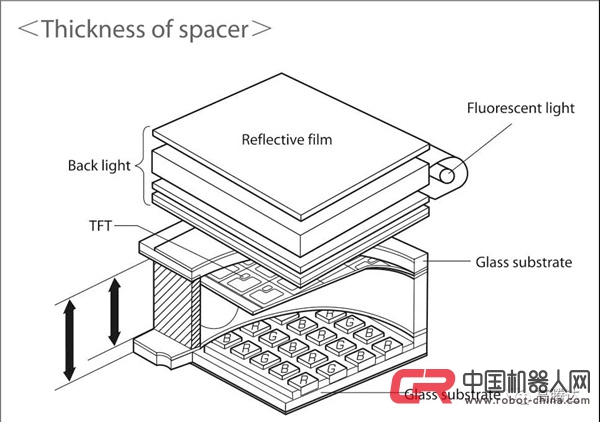

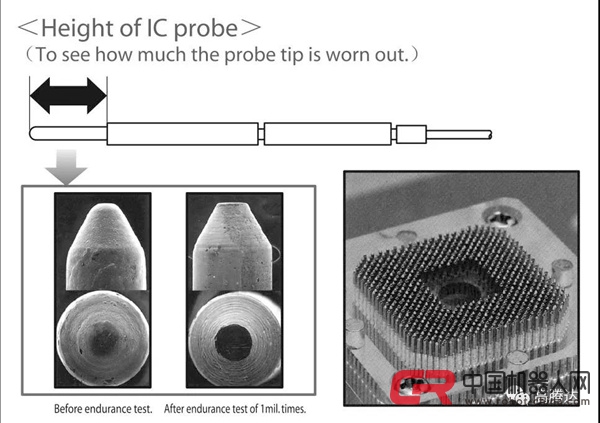

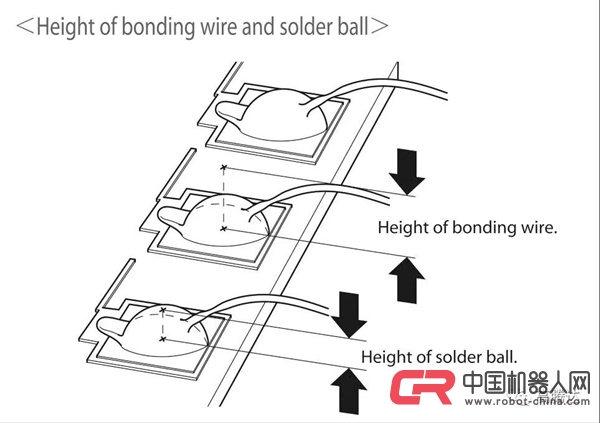

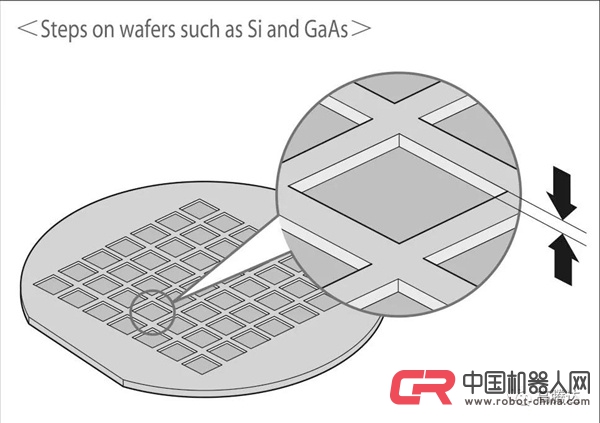

结合精密的Z轴“Cross Roller Bearing”导轨，可测范围25mm，精度高达1μm，配合特殊附件，测量分解度更可达0.5μ m或0.1μ m。 实际应用：
技术规格： 型号：DH II 工作台行程：50x50mm 100x100mm 100x200mm 150x150mm 150X 300mm200x200mm300x300mm 500x500mm Z轴测量范围：25mm X、Y、Z轴数显分解度：0.0005mm / 0.0001mm Z轴读数装置：内置数显表/外置数据处理系统 反射/透射照明系统：白色LED/外置冷光源 标准目镜：NWF10X 标准物镜(W.D.12mm)：PLM10X 读数系统：内置数显读数器/多功能数据处理器/测量软件电脑系统 选配物镜： PL M3X (W.D.8.5mm)， PLM5X (W.D.19mm)， PLLWDM20X (W.D.11.2mm) PLLWDM40X (W.D. 10mm) , SPLM50X (W.D.1. 5mm)， PLLWDM100X (W.D. 5. 0mm) , SPLM100X(W.D.1.0mm) 选配件: 1)特殊Z轴测量范围150mm 2)显示器/CCD视频系统 3)多功能数据处理器/测量软件电脑系统 4) 0.1um数显分解度 5) SkyMars可以做什麼？ 机台资讯监视 | Machine Data Monitoring NC程式上下载 | NC program upload and download 机台警报讯息 | Machine Alarm History 伺服主轴负载监视 | Servo Spindle Loading Monitoring 可读写之刀具补正、工件座标、Macro变数(*) Read write parameter data (tool compensation, WP coordinate table and Macro variables) 机台维护管理资讯 | Maintenance Management 刀具寿命管理资讯 | Tool Management 远端稼动率展示 | Overall Machine Tool Utilization Rate Service 支援FANUC、三菱、海德汉、新代、宝元、西门子控制器(*) Support FANUC, Mitsubishi, Heidenhain, Syntec, LNC, Siemens controller 利用SkyMars API开发客制功能 | Customize function by SkyMars API 东莞市高腾达精密工具有限公司-代理 CHEVALIER 中国台湾福裕 精密平面磨床 CNC磨床 FSG-12_16_20系列_新能源产业_锂电池涂布喷头 FVGCseries_TC_20210518_V4新能源产业 SMART-B818III_新能源产业_超声波焊接头 中国台湾福裕CHevalIER数控平面磨床丨大水磨丨立式加工中心机丨 5轴加工中心QP5X-400 多功能CNC车床丨数控车床 中国台湾乔佳JAGURA外圆磨床丨无心磨床 日本RS-Japan超声波高速主轴 韩国KTC细孔放电加工机丨打孔机 意大利DELTA立式磨床LC-400 丨LC-500 瑞士DAMA磨刀机MM-12 日本TECLOCK Smart Sensor Dial Indicator Caliper Gauge Depth Gauge Thickness Gauge Lever Test Auto-Clutch Test Indicator Smart Tester 德国Mahr MarSurf CM 日本AMADA车铣复合加工机 日本三井MITSUI平面磨床丨磨床 日本KIRA吉良机床KPC-30b丨PCV-30 日本Kondo圆磨CKG系列 丨ASZ系列 丨UGK系列丨CTW系列 |
