数控车床前置后置的区别

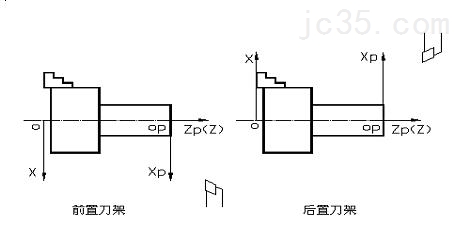

数控车床刀架布置有两种形式：　　

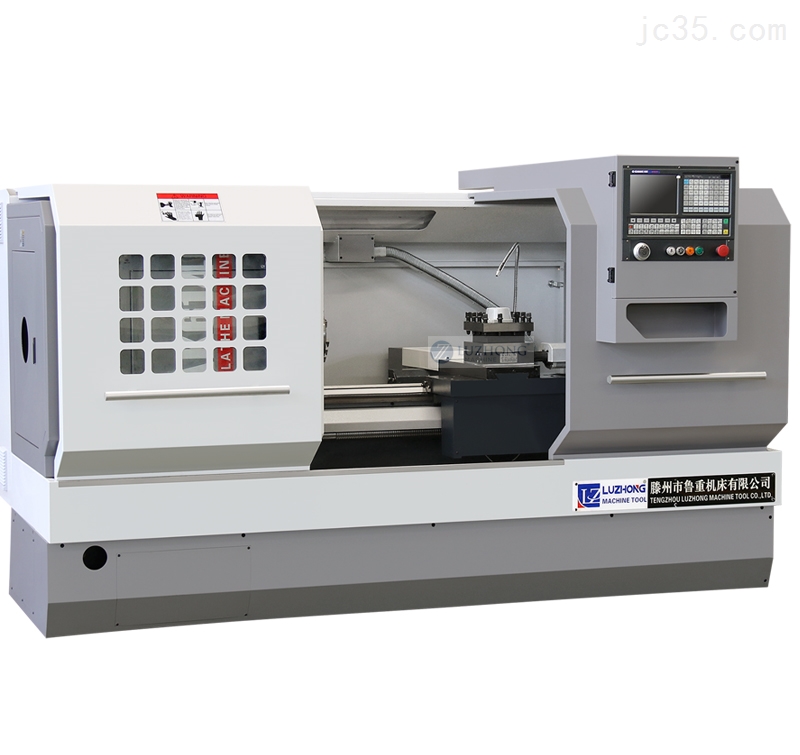

(1)前置刀架。前置刀架位于Z轴的前面，与传统卧式车床刀架的布置形式一样，刀架导轨为水平导轨，使用四工位电动刀架；　　

(2)后置刀架。后置刀架位于Z轴的后面，刀架的导轨位置与正平面倾斜，这样的结构形式便于观察刀具的切削过程、切屑容易排除、后置空间大，可以设计更多工位的刀架，一般多功能的数控车床都设计为后置刀架。

1、刀具安装与主轴旋转方向不同：

前置刀架主轴正转时，安装刀具时刀片朝上。通常前置刀架使用反装的刀具很少。后置刀架主轴正转时，安装刀具时刀片朝下。主轴反转时，需要使用刀片朝上的刀具。

2、圆弧方向不同：

对于后置刀架，编程时其圆弧的顺逆方向就是操作者从上方，俯视机床所看到的刀具实际运动方向，与时针相符的为顺时针，使用G02，与时针相反的为逆时针，使用G03。但前置刀架因其虚拟的Y轴正向是向下的，因此其圆弧顺逆方向正好与观察到的实际情况相反，即当俯视看到刀具顺时针移动时，走的是逆时针圆弧，应使用G02，沿顺时针移动时，要使用G03。

3、刀补方向不同：

后置刀架，沿着刀具前进的方向看，刀具在工件的左侧，则为左刀补，使用G41，刀具在工件的右侧，则为右刀补，应使用G42；前置刀架和圆弧一样，正好相反。

4、导轨结构不同：两种结构的车床Z向导轨均为水平。前置刀架X向导轨为水平的，即为平床身。而后置刀架的X向导轨通常是倾斜的，即为斜床身。
