影响慢走丝加工精度因素：转角

一、轮廓精度为什么重要？

◆ 客户的需求

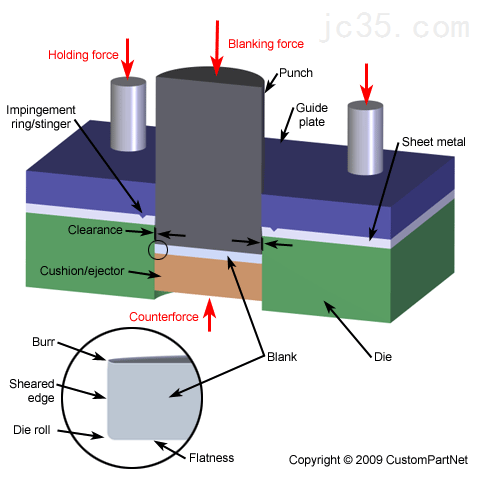

– 冲压断面品质的提升，毛边小，断面光滑

– 冲压零件板厚薄，零件小，冲压间隙变小

– 模具制作要求

– 冲压间隙必须控制更小，更平均

– 公母模必须配合更紧密，更顺畅

二、轮廓精度的加工

◆ 冲压间隙必须要求在板厚T的2~6%。

– 加工必须控制轮廓外形准确性，使公母模顺利配合，并保持要求的间隙。

Clearance Master 新轉角控制技術

三、问题分析

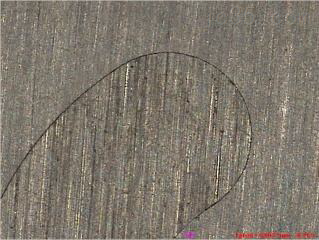

◆ 小R角，内圆尺寸切割不足凸出

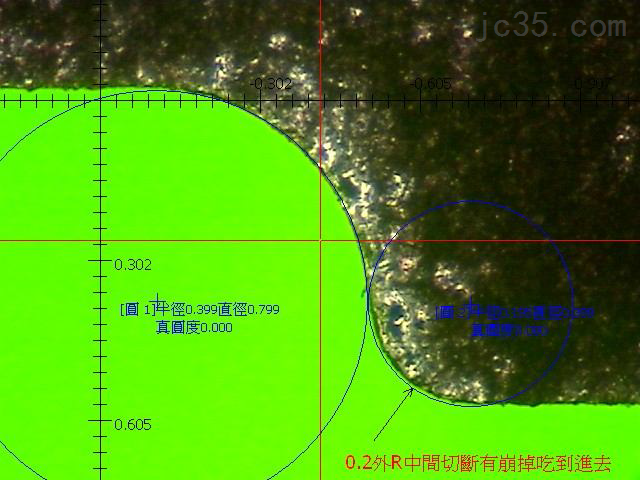

◆ 小R角，外圆尺寸过切过多凹陷。

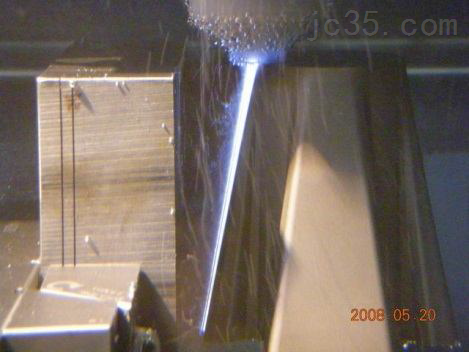

◆ 不同厚度加工，厚度越高线落后越大，造成转角处崩角越大。

四、新转角控制

◆ 改变控制法则：

– 进转角与出转角切割模型不同，须区分控制

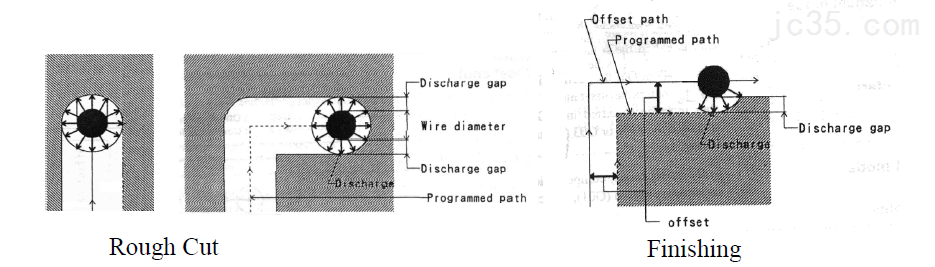

– 粗割与修刀切割模型不同，须区分控制

五、控制器设计
