河南新乡双面研磨机厂家在设计生产过程中，研发出2种动力系统的配置型号，为气动控制及液压控制系统；目前客户使用最多的是气动控制系统，那么我们主要围绕双面研磨机启动控制系统结构及工作原理，做如下总结。

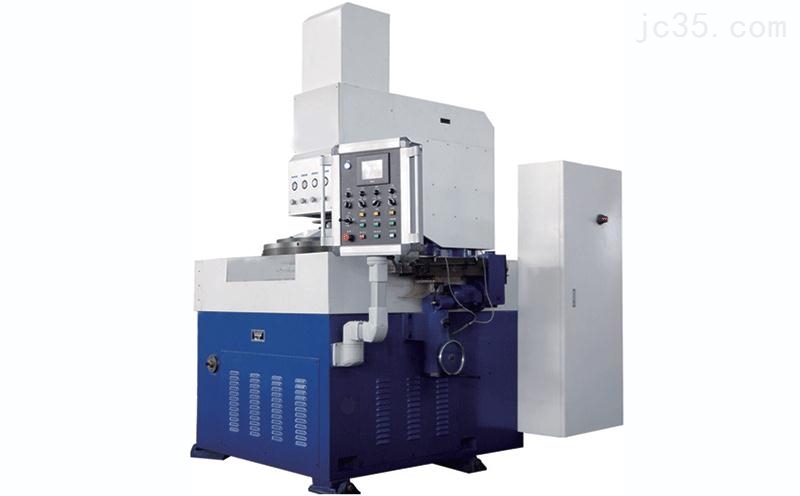

双面研磨机结构

双面研磨机主要是由上研磨盘、下研磨盘的相对转动及放入游戏轮中的工件在外齿圈及太阳轮的带动下，完成公转和自动运动完成；一下为研磨过程中，需操作的方法。

1、锁紧气缸松开，上研磨盘快速下降；

2、当上研磨盘与工件相距5mm时，缓慢下降；，直到与工件轻轻接触；

3、精确实现轻压、次重压、重压、修研磨盘压力四个研磨过程；

4、研磨结束后，上研磨盘缓慢上升；

5、当上研磨盘缓慢上升5mm时，再快速上升至上位时，锁紧气缸；

双面研磨机启动控制系统原理

双面研磨机为了实现快速下降、慢降、精确实现各段压力控制、慢速上升、快速上升的工作循环，设计了气动控制系统。

1、在工件放入游星轮后，按下“快降”按钮，电磁阀上电，锁紧气缸活塞杆退回；气体经电磁阀进入气缸后腔，气缸前腔气体经电磁阀，从电磁阀的消声器排出，调节调速可对快速下降速度进行控制。

2、当双端面研磨机上研磨盘快速下降触及接近开关时，系统自动开始缓慢下降动作；在电磁阀得点情况下，电磁阀的点；此时调节调速阀，可对缓慢下降 速度进行控制。

3、此系统中调节精密减压阀的输出压力，用以平衡研上盘重量；用比例电磁控制阀电控调节正压；选用荷重传感器实时监测工件受力，并将信号反馈给控制单元，使得系统能精确补偿上研磨盘的磨损；构成的压力得闭环控制，压力控制精准，能够按照预期的四段压力而平稳渐变。

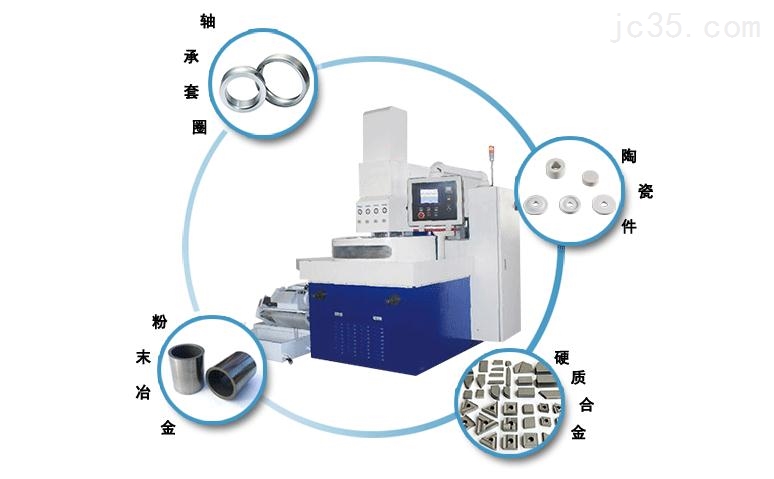

数控双面研磨机在要用于研磨高精密工件的平面度及平行度，在运行时传动系统起到决定性的作用，所以装备过程中一定要对气动控制或液压控制调试到动作。
