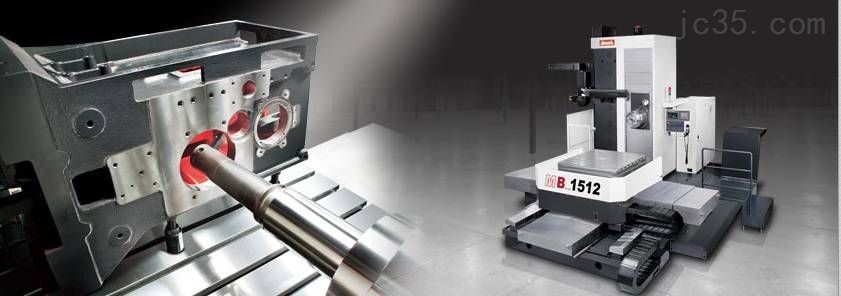

亚崴精密卧式镗铣加工中心

高精密臥式搪銑加工中心機

秉持龍門世家所代表的成熟製造能力與創新研發技術，亞崴 MB 系列臥式搪銑加工中心機，憑藉著大扭力主軸、高剛性結構、高精密旋轉工作台及的組立與鏟花工藝，提供本系列以極小的佔地面積，亦能發揮高效能、高生產力的加工對策。此外，另可選用高效率自動交換工作台 ( APC ) 系統，可有效降低作業人力需求，減少非切削時間，大幅提高生產效率。

以累積多年臥式搪銑加工中心機的創新研發與專業製造經驗，結合日製關鍵零組件技術，將亞崴 MB 系列的機械性能與「臥搪世家」的品牌形象同時發揮到極致

高剛性主軸結構搭載高精密心軸，提供優異的加工精度與重切削能力

旋轉工作台採用高精度液靜壓軸承，工作台荷重 4,000 kg，B 軸定位精度可達 0.001°

一體式底座採用複合四滑軌設計，結合 X / Y 軸之高剛性硬軌，符合各種重切削或精密切削之需求

操作空間採開放式設計，可縮近操作人員與加工接觸點間的距離，安全性與便利性更為提升。此外，緊實的外型尺寸設計，使得廠房空間利用更有彈性

高剛性結構

所有結構件皆透過 FEM 有限元素分析，具有設計化、結構輕量化等優點，確保整機剛性

具備高效能加強肋之底座、立柱以及床鞍，不僅皆為一體鑄造成型，而且採用高張力米漢納鑄鐵，能滿足長年加工使用之需求

三軸進給採用全行程支撐設計，並搭配高精密高解析度光學尺，確保極致的性能與精度

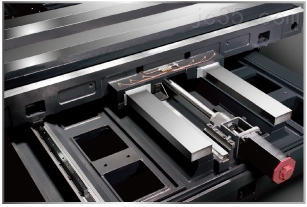

X、Y 軸採用高剛性硬軌設計，經熱處理後再精密研磨，適合重切削 Z 軸採用複合四滑軌設計，有效消除工作台懸垂問題，確保支撐剛性

大尺寸滾珠導螺桿均有預拉設計，大幅提高加工精度

自動潤滑系統採用脫壓式潤滑器及高品級銅質油管，提供滑道、滾珠導螺桿及其它重要元件精確調整的潤滑油

一體成型立柱與底座結構

化主軸系統

高剛性封閉式主軸頭設計，結合主軸傳動系統及進給機構，提供強悍的重切削能力

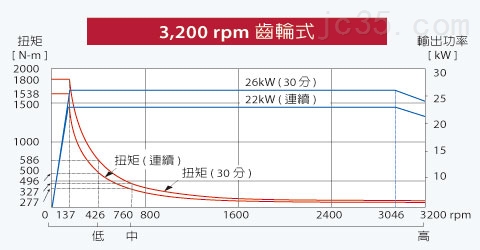

轉速 3,200 rpm 之三段變速齒輪箱，可於 137 rpm 提供高達 1,800 N-m 的超大扭矩輸出

採用 Ø110 mm 高精密心軸，W 軸行程可達 500 mm

主軸內孔規格採用 BBT50 兩面拘束刀把，可提供刀把更強固的拘束力，避免因刀具晃動而影響加工精度

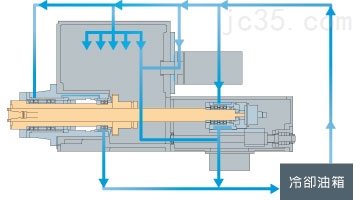

主軸冷卻採用高性能油冷式溫控裝置以及冷卻水套，可針對主軸箱內部所有軸承、馬達、齒輪等機構進行精確定量的自動冷卻，有效減少主軸熱變位，確保加工精度

高性能旋轉工作台

旋轉工作台以高剛性底座全行程支撐，避免工作台懸垂問題以及維持長時間使用之精度

軸承以液靜壓設計並搭配高精密高解析度旋轉光學尺，具備高剛性、抗震性佳、低磨耗，使用年限長等優點

選配自動交換工作台 ( APC ) 系統，工作台改採四組油壓缸強化夾持，確保工作台之加工精度與穩定性

B 軸定位採用強力油壓剎車系統，不僅可提供任意分度之精密夾持定位。且因搭配正角度定位銷的設計，使得 90° 正向定位具備更高之穩定性

Top

高可靠度換刀系統

標準 40T 換刀系統，另可選用 60T 刀庫

刀具荷重 25 kg，刀庫荷重 600 kg，符合各種搪銑加工之刀具使用需求

Top

高效率排屑系統

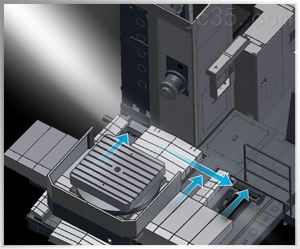

經精密模擬計算之排屑系統，切屑可因自重而落入底座之螺旋式捲屑器，並經螺旋式捲屑器迅速排入側置水箱及除屑機，因此切屑及熱能不易累積，可確保長時間加工之精度

床鞍與底座結合面裝置兩組輔助排屑器，可協助殘存於底座上方之切屑迅速排入螺旋式捲屑器，減少人員清潔作業之時間
