在高速加工中心上，回转工作台的摆动以及叉形主轴头的摆动和回转等运动，已广泛采用转矩电机来实现。转矩电机是一种同步电机，其转子直接固定在所要驱动的部件上，所以没有机械传动元件，它像直线电机一样是直接驱动装置。

转矩电机所能达到的角加速度要比传统的蜗轮蜗杆传动高6倍，在摆动叉形主轴头时加速度可达到3g。立式数控加工中心由于转矩电机可达到*的静态和动态负载刚性，从而提高了回转轴和摆动轴的定位精度和重复精度。

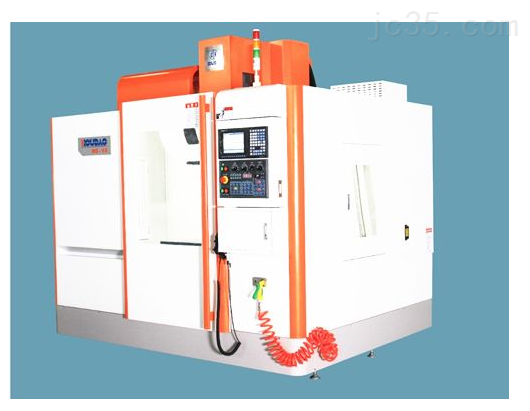

高速加工中心

目前，已有部分厂家的高速加工中心，立式数控加工中心已采用直线电机和转矩电机来分别驱动直线轴(X/Y/Z)和回转摆动轴(C和A)。如R歞er的RXP500DS/RXP800DS,德马吉的DMC75V linear和Edel的CyPort五轴龙门铣床。

应该提及的是，直接驱动的直线轴与直接驱动的回转轴相组合，使机床所有的运动轴具有较高的动态性能和调节特性，从而为高速度、高精度和高表面质量加工模具自由曲面提供了条件。
